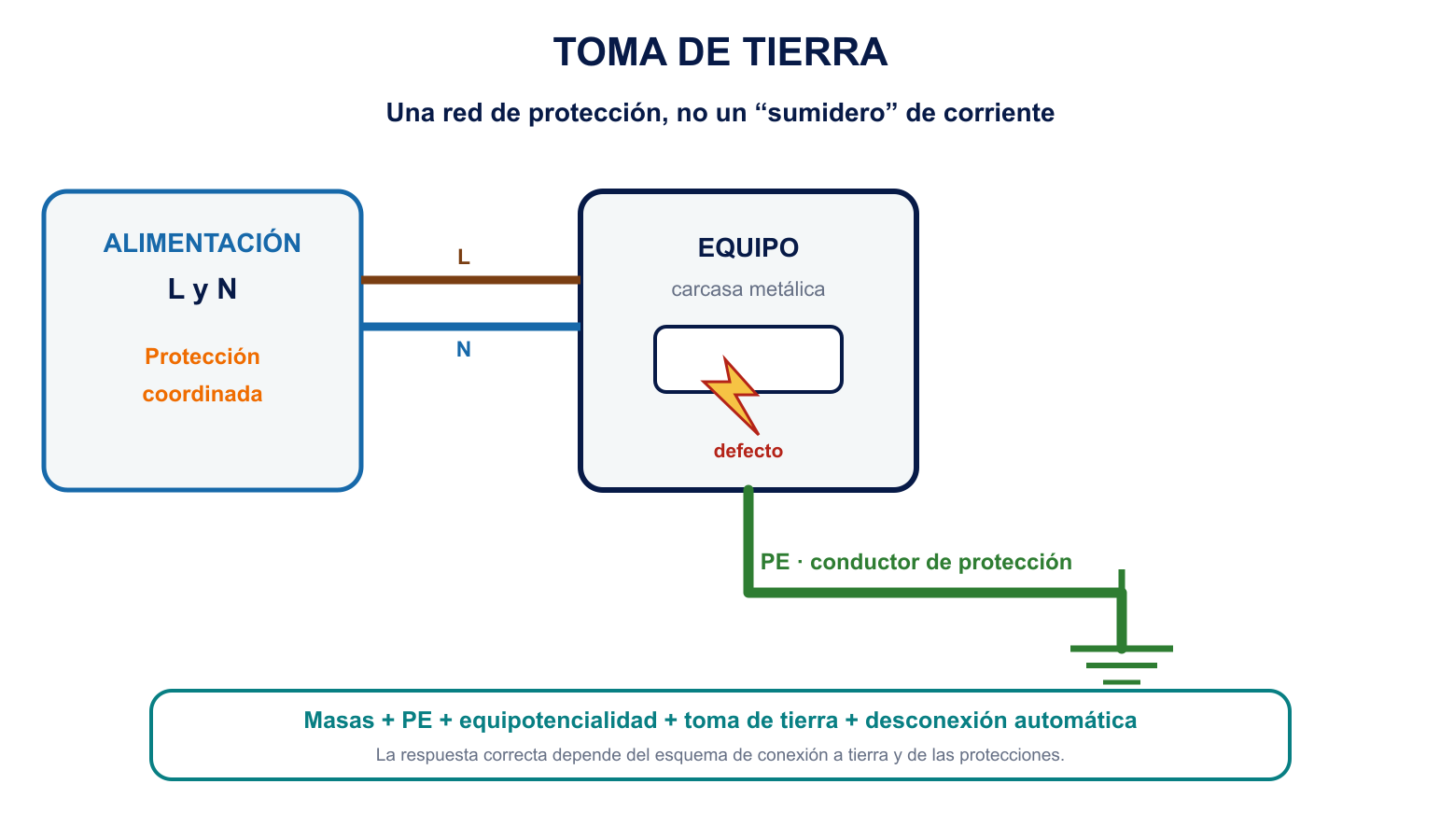

La toma de tierra no es un agujero por el que la electricidad desaparece. Es una parte de un sistema de protección que une determinadas masas conductoras, el conductor de protección y uno o varios electrodos, y que debe estar coordinado con los dispositivos de desconexión.
Su objetivo es controlar diferencias de potencial peligrosas y contribuir a que un defecto se elimine en las condiciones previstas. Para comprenderla hay que seguir el circuito eléctrico completo: una corriente de defecto siempre necesita un camino de retorno hasta la fuente.
Qué significa poner algo a tierra
En el marco español, la ITC-BT-18 del Reglamento Electrotécnico para Baja Tensión define la puesta o conexión a tierra como una unión eléctrica directa, sin fusibles ni protección intercalada, entre una parte del circuito o una parte conductora y una toma de tierra formada por uno o varios electrodos enterrados.
La definición física no implica que cualquier objeto metálico deba conectarse indiscriminadamente al terreno. El diseño depende de la función, del equipo y del esquema de conexión a tierra. En una instalación de protección aparecen varias piezas relacionadas:
- Masa: parte conductora accesible de un equipo que normalmente no está en tensión, pero puede quedar en tensión si falla el aislamiento principal.
- Conductor de protección o PE: une masas y otros puntos con fines de protección contra el choque eléctrico. No está destinado a transportar corriente de carga en funcionamiento normal.
- Conductor de tierra: conecta el borne principal de tierra con la toma de tierra.
- Electrodo: elemento conductor en contacto eléctrico con el terreno.
- Equipotencialidad: unión de partes conductoras para reducir diferencias de potencial entre ellas. No significa que todo el conjunto permanezca siempre exactamente a cero voltios.
Por qué una carcasa metálica puede volverse peligrosa

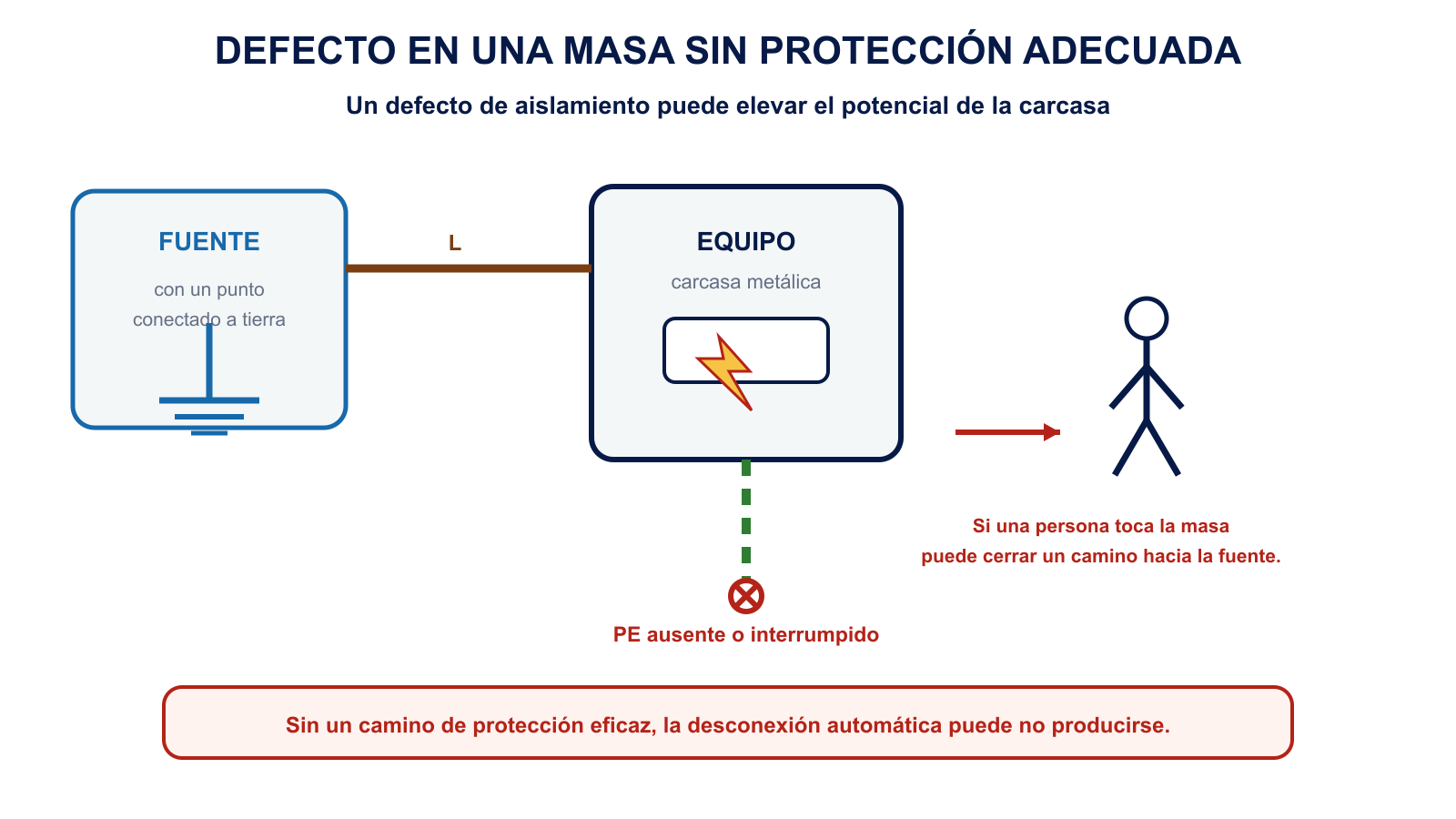

Imaginemos un equipo de clase constructiva que requiere conexión de protección. Mientras el aislamiento se mantiene íntegro, su carcasa metálica no forma parte del circuito activo. Si un conductor de fase entra accidentalmente en contacto con ella, la carcasa se convierte en una masa puesta en tensión por un defecto.
Si el PE está ausente, interrumpido o no existe una protección correctamente coordinada, puede no circular una corriente suficiente para producir la desconexión. La carcasa puede conservar una tensión de contacto peligrosa respecto al suelo u otras partes conductoras. Una persona que la toque podría cerrar un camino hacia la fuente.
Este escenario no es una prueba que deba reproducirse. La comprobación de conductores de protección, continuidad, resistencia de tierra y tiempos de desconexión requiere procedimientos e instrumentos adecuados. Intervenir en una instalación exige desconexión segura, verificación de ausencia de tensión y, cuando corresponda, personal cualificado.
El PE no hace desaparecer la corriente: crea un camino de defecto
Cuando la carcasa está correctamente unida al PE, el defecto fase-carcasa encuentra un camino previsto por el sistema de protección. La corriente resultante y la tensión de contacto dependen de las impedancias del lazo y del esquema TT, TN o IT. El dispositivo adecuado debe estar coordinado con esas condiciones para desconectar dentro del tiempo exigido.

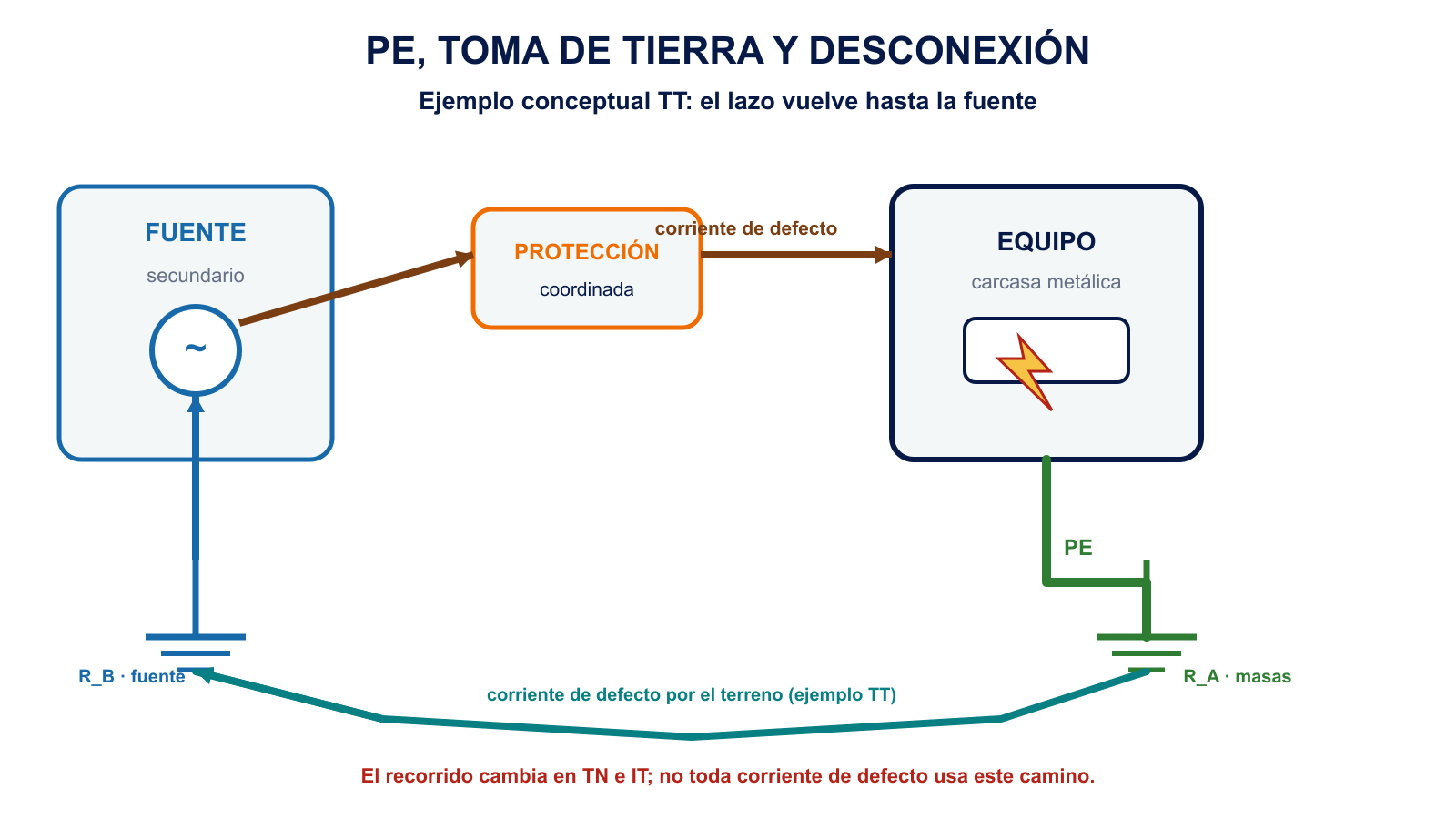

En un esquema TT, por ejemplo, las masas de la instalación se conectan a una toma de tierra distinta de la puesta a tierra de la alimentación. Un defecto puede recorrer la fase, la carcasa, el PE, el electrodo de la instalación, el terreno, el electrodo de la fuente y el devanado de la fuente. Así se cierra el circuito; la corriente no se limita a «irse al suelo».
En un esquema TN, una parte esencial del retorno de defecto se realiza por conductores metálicos de protección conectados al punto puesto a tierra de la alimentación. En un esquema IT, la alimentación está aislada de tierra o conectada mediante una impedancia y el comportamiento ante un primer defecto es diferente. Esta clasificación sirve aquí para recordar una idea: no existe un único recorrido universal de la corriente de defecto.
La tierra real no equivale a cero ohmios
En los esquemas que utilizan el terreno como parte del lazo, el electrodo, sus uniones y el propio suelo presentan resistencia e impedancia. Cuando circula una corriente de defecto aparece una elevación de potencial alrededor del electrodo. La resistividad del terreno, la geometría, la humedad, la corrosión y el estado de las conexiones pueden influir en el resultado.
Por eso la puesta a tierra no se evalúa por la simple presencia de una pica o de un cable verde-amarillo. El REBT exige que sus características se mantengan de acuerdo con las condiciones de protección y funcionamiento. Verificarlo requiere medidas realizadas con instrumentos y procedimientos apropiados; una inspección visual no demuestra la eficacia del sistema.
El REBT español coordina la puesta a tierra y la desconexión automática de forma distinta para cada esquema. Por eso no es correcto elegir o valorar una toma de tierra con una regla aislada, sin conocer la red, el dispositivo de protección y las impedancias implicadas.
PE, neutro y fase no son intercambiables

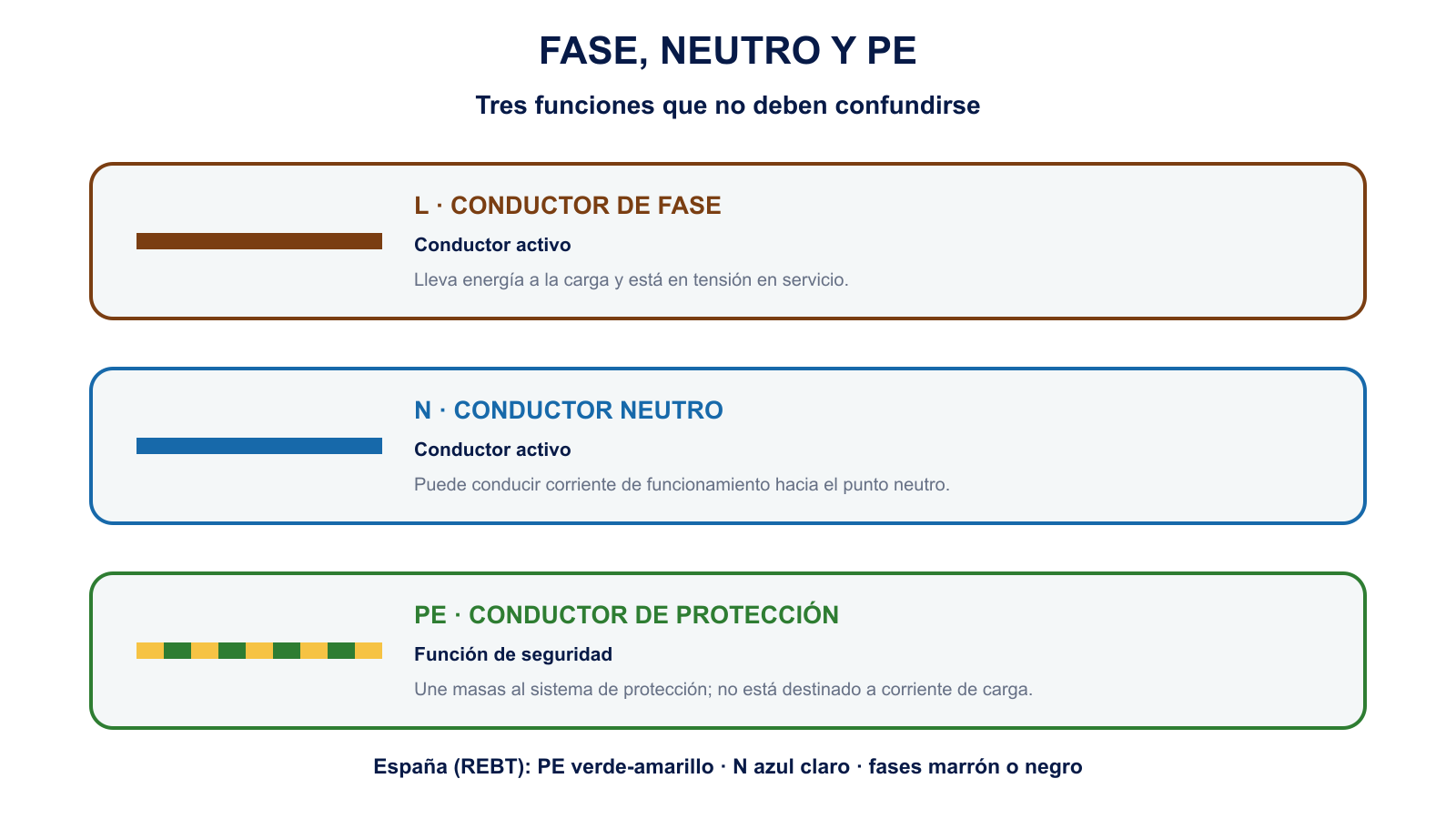

La fase y el neutro son conductores activos del circuito de funcionamiento. La fase presenta una tensión respecto a otros puntos del sistema; el neutro está vinculado al punto neutro de la alimentación y puede transportar corriente de servicio. El PE tiene una función de protección y, en condiciones normales, no debe usarse como camino de corriente de carga.
Que el neutro y el sistema de tierra puedan estar relacionados en un punto definido de determinadas redes no los convierte en sinónimos. Unir N y PE donde no corresponde puede hacer circular corriente de funcionamiento por masas y conductores de protección, alterar el funcionamiento de las protecciones y crear riesgos. Este artículo no es una guía para realizar conexiones.
Para instalaciones interiores en España, la ITC-BT-19 identifica el conductor de protección mediante verde-amarillo y el neutro mediante azul claro; los conductores de fase se identifican por marrón o negro. Es una exigencia del marco español, no una ley física universal. Además, instalaciones antiguas, especiales o de otros países pueden presentar otras condiciones: el color nunca sustituye una identificación y verificación profesional.
Qué hace la toma de tierra y qué no hace
Una puesta a tierra de protección correctamente diseñada puede:
- contribuir a limitar las tensiones que pueden aparecer en las masas;
- mantener unidas equipotencialmente determinadas partes conductoras;
- proporcionar, según el esquema, un camino para corrientes de defecto;
- crear las condiciones para que actúe la protección de desconexión prevista.
Por sí sola no:
- abre el circuito ni garantiza la desconexión;
- elimina toda tensión de contacto mientras persiste el defecto;
- sustituye el aislamiento, las envolventes o las barreras;
- protege frente a cualquier contacto directo;
- reemplaza al diferencial o a la protección contra sobrecorrientes.
Autoevaluación: ¿por qué una buena tierra no basta?
Porque la toma de tierra no detecta ni abre contactos. Debe existir un dispositivo de desconexión adecuado y ambos deben estar coordinados con el esquema y las impedancias de la instalación. Además, frente al contacto directo siguen siendo necesarias las medidas básicas de protección.
La relación entre la tierra y el interruptor diferencial
La tierra proporciona y organiza caminos de protección; el diferencial realiza otra tarea. Compara la corriente eléctrica que atraviesa los conductores activos y abre cuando aparece un desequilibrio superior a sus condiciones de actuación.
En muchas instalaciones TT, la coordinación con un dispositivo diferencial permite desconectar aunque la corriente de defecto sea demasiado pequeña para hacer actuar con rapidez una protección contra sobrecorrientes. Pero tierra y diferencial siguen siendo elementos diferentes y complementarios. El siguiente paso será estudiar cómo detecta ese desequilibrio un interruptor diferencial, incluso en casos donde la corriente residual no circula por un conductor PE.
Fuentes y normativa consultadas
- Reglamento Electrotécnico para Baja Tensión, especialmente ITC-BT-18, ITC-BT-19 e ITC-BT-24.
- Guía técnica de aplicación GUIA-BT-18, instalaciones de puesta a tierra.
- Guía técnica de aplicación GUIA-BT-24, protección contra contactos directos e indirectos.
- Ministerio de Industria: Guías Técnicas de aplicación del REBT. Las guías son documentos técnicos no vinculantes que ayudan a aplicar el reglamento.
