Si la tensión de una senoide cambia continuamente entre valores positivos y negativos, ¿cómo puede decirse que la red es de «230 V»? La respuesta es que esos 230 V no describen el punto más alto de la onda. Describen su valor eficaz, también llamado valor RMS: una forma de expresar el efecto energético de una señal variable mediante un único valor.
En una senoide ideal de 230 V RMS, la tensión instantánea llega aproximadamente a +325 V y a −325 V. Entender esta diferencia evita confundir valor pico, valor medio y valor eficaz, y prepara el terreno para estudiar después las magnitudes de corriente alterna con más profundidad.
Antes de empezar. Conviene conocer la diferencia entre corriente alterna y corriente continua, así como frecuencia, periodo y onda senoidal. Si necesitas repasarlos, consulta la guía sobre frecuencia, periodo y onda senoidal.
Qué significa RMS
RMS procede de Root Mean Square, que puede traducirse como raíz cuadrática media. El nombre describe el cálculo, pero en electricidad se usa mucho una expresión más útil: valor eficaz.
El valor RMS de una tensión o una corriente variable es el valor continuo que produciría el mismo efecto de calentamiento o la misma potencia media en una resistencia ideal. No es el promedio ordinario de la onda, ni el máximo que alcanza en un instante: es una magnitud calculada a partir de toda la forma de onda.
Por eso se habla de tensión RMS, voltaje RMS o corriente RMS. El razonamiento es idéntico; cambia la magnitud que se está describiendo.
Qué significa «valor eficaz»
Imagina una resistencia conectada primero a 230 V de corriente continua y después a una senoide de 230 V RMS. En ambos casos, si la resistencia es la misma, la potencia media disipada es igual. La forma de onda no es igual: una tensión es constante y la otra cambia de signo cincuenta veces por segundo en la red europea. Lo que coincide es su efecto energético medio sobre esa resistencia.
Para una tensión continua aplicada a una resistencia R, la potencia es:
P = V2 / R
Cuando la tensión es alterna y la carga es puramente resistiva, se trabaja con el valor eficaz:
Pmedia = Vrms2 / R
También puede expresarse como Pmedia = Irms2R. Esta equivalencia explica por qué las especificaciones de red y muchos cálculos eléctricos usan RMS. La potencia en cargas con desfase requiere más conceptos; aquí nos limitamos deliberadamente al caso resistivo.
Ejemplo: la misma potencia media que en continua
Supón una resistencia ideal de 100 Ω. Si se conecta a 230 V DC, la potencia es 2302 / 100 = 529 W. Si se conecta a una senoide ideal de 230 V RMS, su tensión instantánea no permanece en 230 V: recorre todos los valores entre aproximadamente −325 V y +325 V. Aun así, la potencia media en esa resistencia vuelve a ser:
Pmedia = 2302 / 100 = 529 W
Eso es exactamente lo que resume el valor eficaz. No afirma que la tensión alterna tenga el mismo signo, la misma forma temporal o el mismo efecto en todos los componentes que una fuente continua. Afirma una equivalencia precisa de potencia media en una resistencia ideal.
Nota de seguridad. La tensión de red es peligrosa. Los valores de 230 V RMS y 325 V de pico se incluyen para explicar el concepto, no como indicación para realizar mediciones o manipulaciones en una instalación.
Por qué el valor medio no basta
En una senoide simétrica, la mitad positiva y la mitad negativa se compensan al promediar un ciclo completo. Su valor medio algebraico es, por tanto, 0 V. Sin embargo, esa misma senoide puede calentar una resistencia y entregar energía de forma continua.
La clave está en que la potencia resistiva depende del cuadrado de la tensión. Aunque la tensión instantánea sea negativa durante media onda, v2(t) es positiva o cero. El signo deja de cancelar el efecto energético.
Por tanto, no sería correcto decir que una senoide de valor medio cero «no hace nada». El promedio simple describe su equilibrio algebraico; el RMS describe su capacidad de producir potencia en una resistencia.
Puede pensarse en cada semiciclo como una parte del mismo proceso de calentamiento: cambiar la polaridad no hace que una resistencia «se enfríe» en el semiciclo negativo. Para describir ese efecto acumulado, el promedio debe aplicarse después de eliminar el signo mediante el cuadrado.
De dónde viene RMS
Las tres letras del nombre recuerdan el procedimiento que transforma una señal variable en su valor eficaz.
Square: elevar al cuadrado
Se toma cada valor instantáneo y se eleva al cuadrado. Así, los valores positivos y negativos pasan a contribuir en el mismo sentido al efecto energético.
Mean: calcular el promedio
Se calcula el promedio de esos valores al cuadrado durante un ciclo completo. En una señal periódica, un ciclo representa el comportamiento que se repetirá después.
Root: sacar la raíz cuadrada
Por último, se toma la raíz cuadrada para recuperar una magnitud en voltios, amperios u otra unidad original, y no en voltios cuadrados o amperios cuadrados.
La definición general de RMS
Para una señal periódica x(t) de periodo T, la definición continua es:
Xrms = √[(1/T) ∫0T x2(t) dt]
No hace falta dominar integrales para usar el concepto. La fórmula dice exactamente lo anterior: se eleva al cuadrado el valor instantáneo x(t), se promedia a lo largo de un periodo T y se extrae la raíz cuadrada.
Si se trabaja con N muestras en lugar de con una función continua, la misma idea adopta esta forma:
Xrms = √[(x12 + x22 + … + xN2) / N]
Esta versión ayuda a ver que RMS no es una fórmula especial reservada a las senoides: es una definición aplicable a cualquier conjunto representativo de valores.

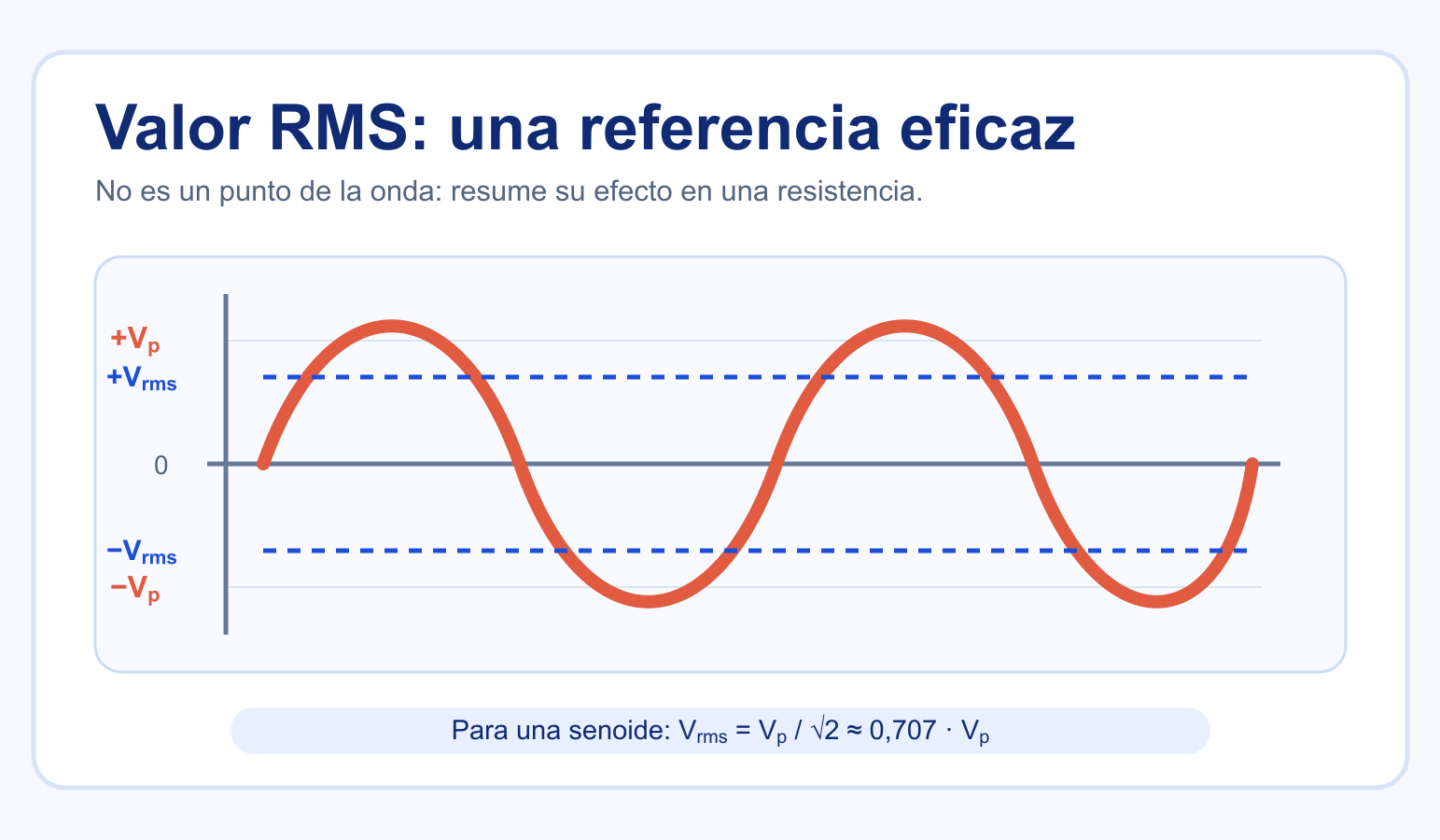

RMS de una onda senoidal
Para una senoide ideal sin desfase, se puede escribir:
v(t) = Vp · sin(ωt)
El subíndice p indica el valor pico. Al aplicar la definición RMS, el promedio de sin2 durante un ciclo es 1/2. De forma breve:
Vrms2 = Vp2 / 2
y, por tanto:
Vrms = Vp / √2 ≈ 0,707 · Vp
La conversión inversa es:
Vp = Vrms · √2 ≈ 1,414 · Vrms
Por ejemplo, una senoide cuyo pico es 10 V tiene un valor eficaz de 10 / √2 ≈ 7,07 V. Su valor pico a pico es Vpp = 2Vp = 20 V.

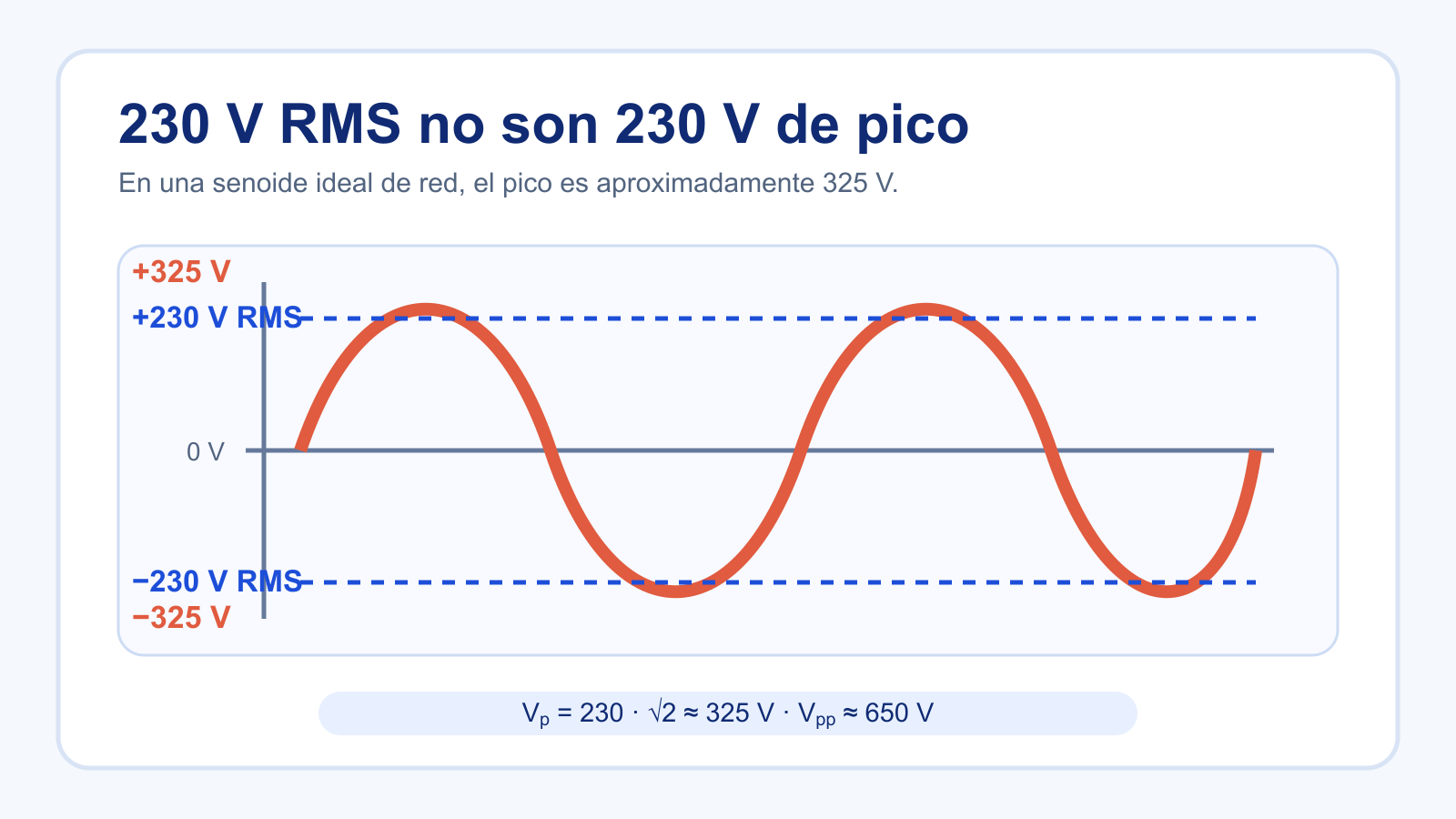

230 V RMS no son 230 V de pico
En la red monofásica europea, 230 V es el valor nominal eficaz de la tensión alterna; la referencia normativa europea establece 230 V AC con una tolerancia de ±10 % a 50 Hz. Para una senoide ideal de 230 V RMS:
Vp = 230 · √2 ≈ 325,27 V
Por eso puede comunicarse como aproximadamente 325 V de pico. Al ser una senoide simétrica, alcanza alrededor de −325 V en el semiciclo negativo y su valor pico a pico es:
Vpp = 2Vp ≈ 650,54 V
Este ejemplo no convierte 230 V en un valor universal: es una tensión nominal típica de suministro monofásico europeo. La tensión real puede variar dentro de los límites aplicables. Lo importante para el concepto es que RMS y pico son dos formas distintas de describir la misma senoide.
También conviene separar las unidades de su significado. Tanto Vrms como Vp se expresan en voltios, pero responden a preguntas diferentes: Vp indica hasta dónde llega la onda; Vrms permite calcular su efecto resistivo medio. Poner solo «230 V» sin contexto suele implicar RMS en una especificación de red, pero no equivale a declarar el pico.
Corriente RMS
La relación es igual para una corriente sinusoidal. Si Ip es el valor pico:
Irms = Ip / √2
y:
Ip = Irms · √2
Una senoide con un pico de 2 A tiene Irms = 2 / √2 ≈ 1,41 A. En una resistencia, esa corriente eficaz permite calcular la potencia media con Pmedia = Irms2R.
RMS no es lo mismo que pico
| Magnitud | Qué representa |
|---|---|
| Valor instantáneo | El valor de la señal en un momento concreto, por ejemplo v(t). |
| Valor pico (Vp) | El máximo positivo de la onda respecto de cero. |
| Valor pico a pico (Vpp) | La distancia entre el máximo positivo y el máximo negativo; en una senoide simétrica, 2Vp. |
| Valor medio | El promedio algebraico. En una senoide simétrica a lo largo de un ciclo es 0. |
| Valor RMS o eficaz | El valor derivado que equivale al efecto de potencia media en una resistencia ideal. |
El valor medio absoluto, a veces llamado valor medio rectificado, es otro concepto distinto. No debe sustituirse por RMS al hablar de potencia o de valor eficaz.

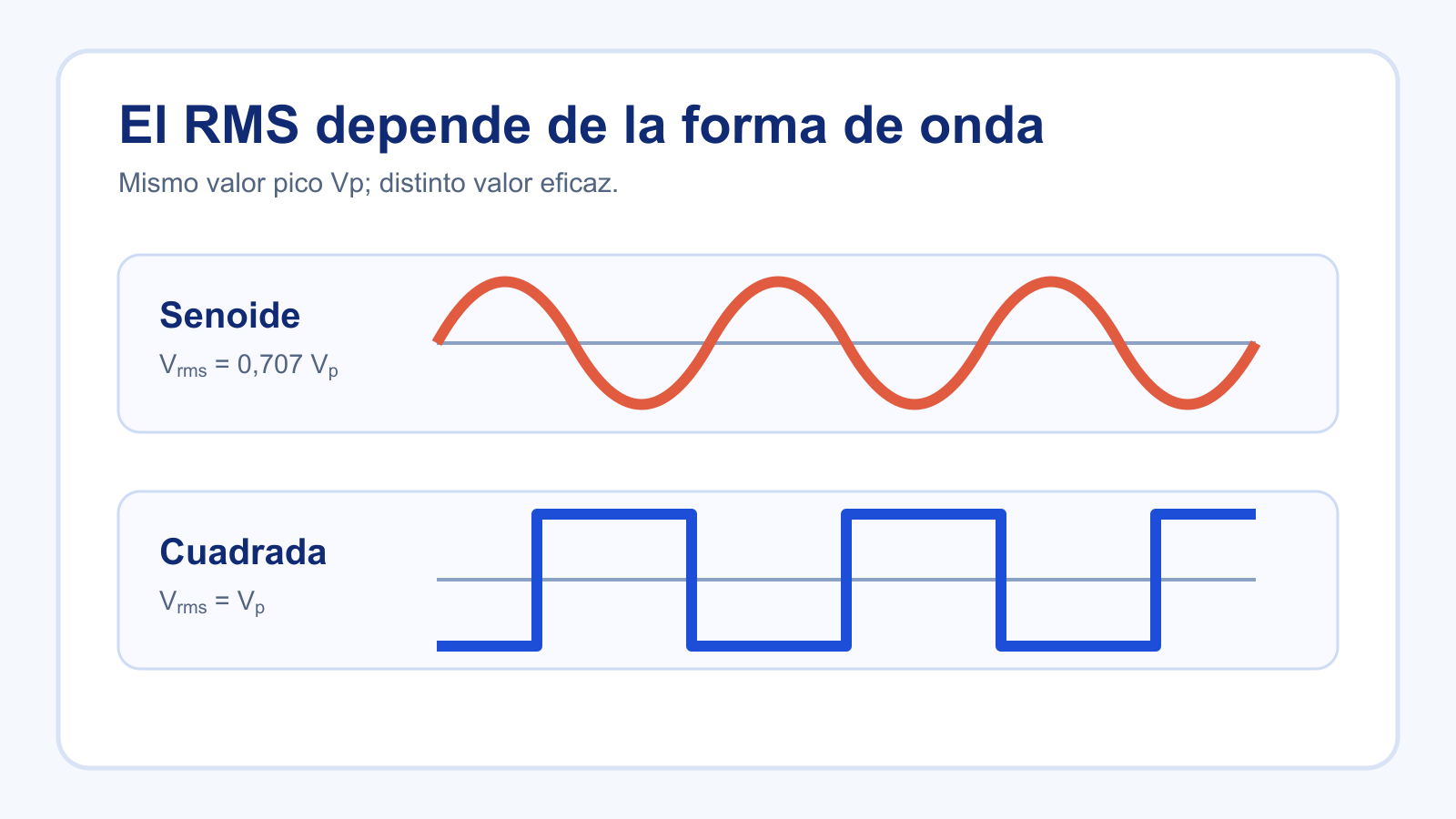

La fórmula Vp/√2 no vale para cualquier onda
La relación Vrms = Vp/√2 no es la definición de RMS. Es el resultado particular de aplicar la definición a una senoide ideal. La forma de onda importa.
Una onda cuadrada simétrica que alterna entre +Vp y −Vp mantiene, salvo los cambios instantáneos, el cuadrado de la señal en Vp2. Su promedio cuadrático es Vp2 y, por ello:
Vrms = Vp
Una onda cuadrada simétrica de pico 5 V tiene por tanto un valor RMS de 5 V, no de 3,54 V. Es una demostración directa de por qué no se debe aplicar 1/√2 sin mirar antes la forma de onda.
True RMS: una precisión ligada a la forma de onda
Algunos instrumentos estiman el RMS a partir de supuestos sobre una senoide. Un instrumento True RMS está diseñado para medir o calcular correctamente el valor eficaz de formas de onda no senoidales dentro de sus especificaciones de rango, frecuencia y factor de cresta.
Esto no significa que cualquier multímetro que no indique True RMS «mida siempre mal». Depende del método de medida y de la forma de onda que se esté midiendo. La idea importante es que, si la señal no es una senoide, la forma de onda debe tenerse en cuenta.
RMS y corriente continua
RMS no es exclusivo de la corriente alterna. Una tensión continua constante de 5 V tiene Vrms = 5 V: al cuadrar se obtiene 25 V2, el promedio sigue siendo 25 V2 y al sacar la raíz se recuperan 5 V.
La utilidad especial del RMS aparece cuando la señal cambia con el tiempo, porque permite compararla con una magnitud continua equivalente desde el punto de vista de la potencia resistiva.
Cuándo usamos valores RMS
Los valores eficaces aparecen en las tensiones de red, en las corrientes alternas, en especificaciones de equipos y en cálculos de potencia resistiva. También resultan útiles al relacionar tensión, corriente y resistencia mediante la Ley de Ohm y al interpretar la potencia eléctrica.
Cuando avances hacia fase y desfase, reactancia e impedancia, los valores RMS seguirán siendo habituales. Por ahora basta con retener la base: describen el efecto de una señal variable, no su altura instantánea.
Comprueba que lo has entendido
Una senoide tiene Vp = 20 V. ¿Cuál es su Vrms?
Vrms = 20 / √2 ≈ 14,14 V. La relación se aplica porque la onda es senoidal.
Una senoide tiene Vrms = 12 V. ¿Cuál es su Vp?
Vp = 12 · √2 ≈ 16,97 V.
Una onda cuadrada simétrica tiene Vp = 5 V. ¿Su RMS es 3,54 V?
No. Su Vrms es 5 V, porque al cuadrar los tramos positivos y negativos se obtiene siempre 25 V2. El factor 1/√2 solo corresponde a una senoide ideal.
Resumen para recordar
Senoide
Vrms = Vp/√2
Vp = Vrms√2
Vpp = 2Vp
Definición general
RMS es la raíz del promedio del cuadrado de una señal.
Recordatorio clave
El factor 1/√2 solo vale para una senoide ideal. Una onda cuadrada con el mismo valor pico tiene un RMS mayor: igual a su pico.
Así, 230 V RMS no significan que la onda llegue solo a 230 V. En una senoide ideal, indican una tensión eficaz equivalente a 230 V DC sobre una resistencia y un pico aproximado de 325 V.
Fuentes técnicas consultadas
- OpenStax: potencia en un circuito de corriente alterna, para la relación entre potencia media y valores RMS en una resistencia.
- Reglamento europeo sobre características de tensión, para el contexto nominal de 230 V y 50 Hz.
- Fluke: qué significa True RMS, para el matiz sobre instrumentación y formas de onda no senoidales.
