Las leyes de Kirchhoff permiten analizar circuitos que ya no pueden reducirse con una simple asociación en serie o en paralelo. La primera ley, KCL, controla las corrientes en los nodos; la segunda, KVL, controla las tensiones alrededor de los lazos. En esta guía aprenderás qué significan, cómo asignar los signos y cómo resolver un circuito de dos lazos sin perderte en las ecuaciones.
Antes de empezar: conviene manejar la ley de Ohm y reconocer un circuito en serie, un circuito en paralelo y sus nodos.

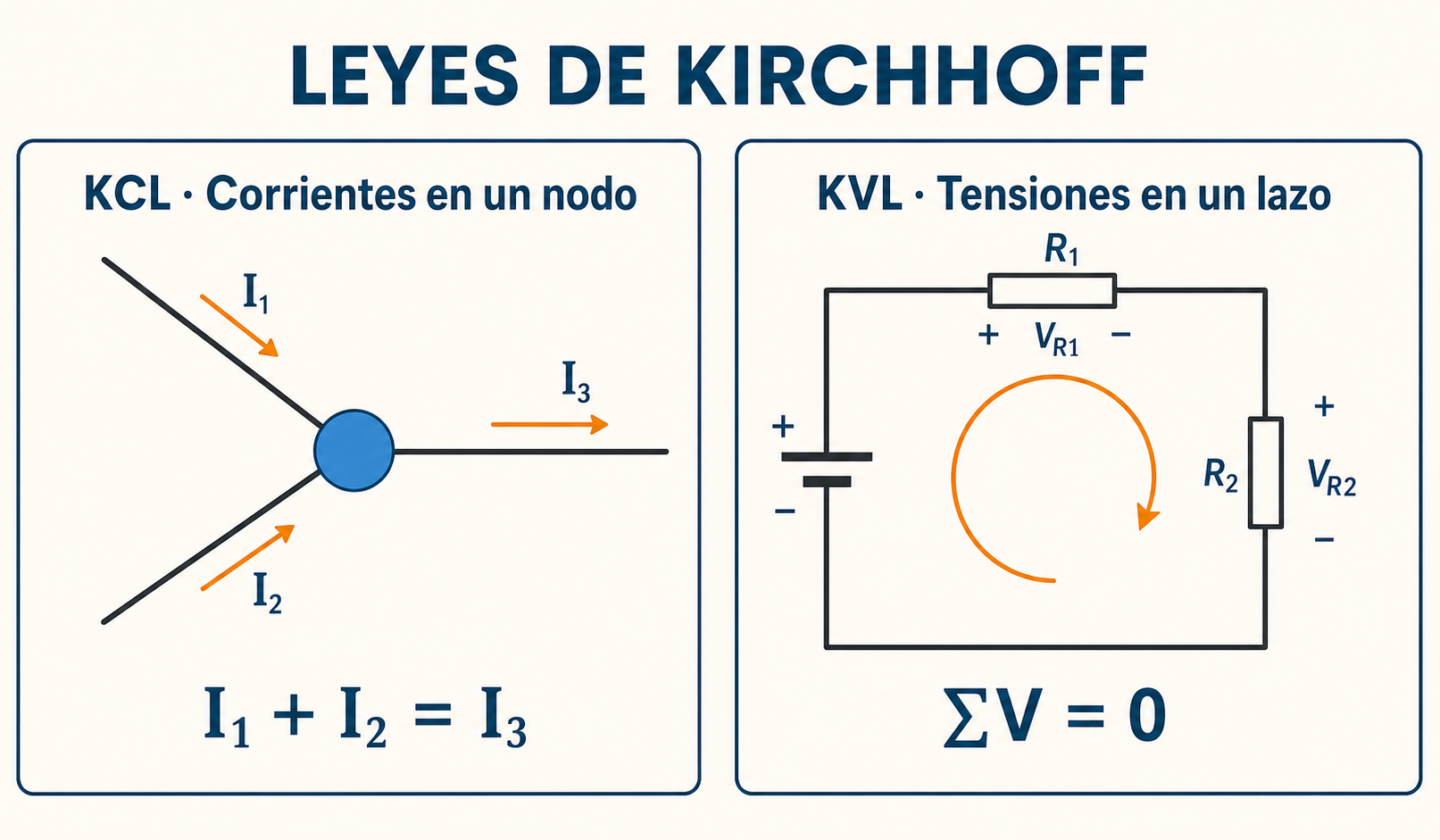

Las leyes de Kirchhoff en 30 segundos
- KCL o ley de corrientes: en un nodo, la suma de corrientes que entran es igual a la suma de las que salen: ΣI = 0.
- KVL o ley de tensiones: al recorrer un lazo cerrado, la suma algebraica de subidas y caídas de tensión es cero: ΣV = 0.
- El sentido de cada corriente y el recorrido de cada lazo se pueden elegir libremente, siempre que se mantenga una convención coherente.
- Un resultado negativo no indica un error: significa que el sentido real es contrario al supuesto.
Qué son las leyes de Kirchhoff y cuándo se utilizan
Gustav Kirchhoff formuló dos reglas fundamentales para describir el comportamiento de las redes eléctricas. No sustituyen a la ley de Ohm: trabajan junto a ella. Kirchhoff aporta las relaciones entre ramas y la ley de Ohm convierte cada caída de tensión en el producto V = I·R.
En un circuito en serie basta a menudo con sumar resistencias. En un circuito en paralelo todas las ramas comparten tensión y la corriente se reparte. Pero hay circuitos mixtos con varias fuentes o ramas compartidas que no se dejan reducir paso a paso. Ahí es donde KCL y KVL proporcionan un método general.

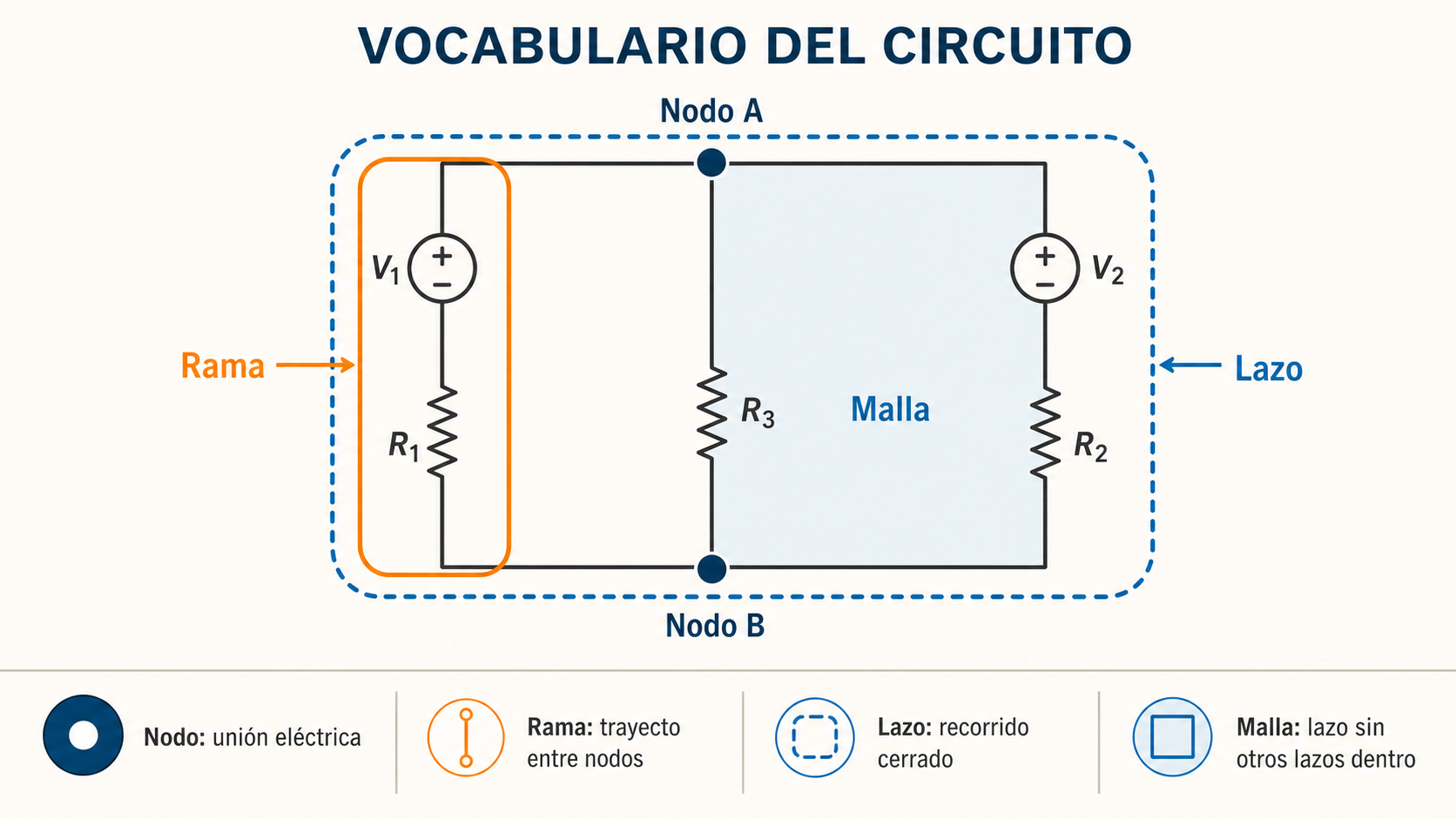

Vocabulario previo: nodo, rama, lazo y malla
- Nodo: conjunto de puntos unidos por conductores ideales y, por tanto, al mismo potencial. Un nodo esencial conecta tres o más ramas.
- Rama: trayecto entre dos nodos que contiene uno o varios elementos y por el que circula una misma corriente.
- Lazo: camino cerrado que comienza y termina en el mismo nodo sin repetir una rama.
- Malla: lazo elemental de un circuito plano que no contiene otro lazo en su interior.
Todo recorrido de una malla es un lazo, pero no todo lazo es necesariamente una malla. Esta distinción será útil más adelante al estudiar los métodos sistemáticos de nodos y mallas.
Primera ley de Kirchhoff: ley de corrientes o KCL
La ley de corrientes de Kirchhoff —KCL, por Kirchhoff’s Current Law— afirma que la suma algebraica de las corrientes en un nodo es cero:
ΣI = 0 ⇔ ΣIentran = ΣIsalen
Esta ley es una consecuencia directa de la conservación de la carga. En el modelo de circuito concentrado no se acumula carga indefinidamente en un nodo: la cantidad de carga que llega por unidad de tiempo debe abandonar el nodo. Como la corriente es carga por unidad de tiempo, las corrientes deben equilibrarse.
Cómo escribir una ecuación KCL
- Marca el nodo que quieres analizar.
- Asigna una flecha a cada corriente de rama. Puedes escoger los sentidos.
- Elige una convención: por ejemplo, corrientes que entran positivas y corrientes que salen negativas.
- Suma algebraicamente todas las corrientes e iguala el resultado a cero.
Si en un nodo entran I1 = 2 A e I2 = 0,5 A, y sale I3, entonces:
I1 + I2 − I3 = 0
I3 = 2 + 0,5 = 2,5 A
La misma conservación explica el divisor de corriente: la corriente total que llega a una asociación en paralelo se distribuye entre sus ramas.
Segunda ley de Kirchhoff: ley de tensiones o KVL
La ley de tensiones de Kirchhoff —KVL, por Kirchhoff’s Voltage Law— establece que, al completar un recorrido cerrado, la suma algebraica de todas las variaciones de potencial es cero:
ΣV = 0
Su fundamento es la conservación de la energía. Una carga que vuelve al punto inicial debe recuperar el mismo potencial: la energía que recibe de las fuentes se transforma en las resistencias y otros receptores. Por eso, las subidas y las caídas de tensión se compensan.
En un lazo sencillo con una fuente de 12 V y dos resistencias recorridas en el sentido de la corriente, la ecuación puede escribirse como +12 − IR1 − IR2 = 0. Esta misma idea está detrás del divisor de tensión, donde la tensión de la fuente se reparte entre elementos en serie.

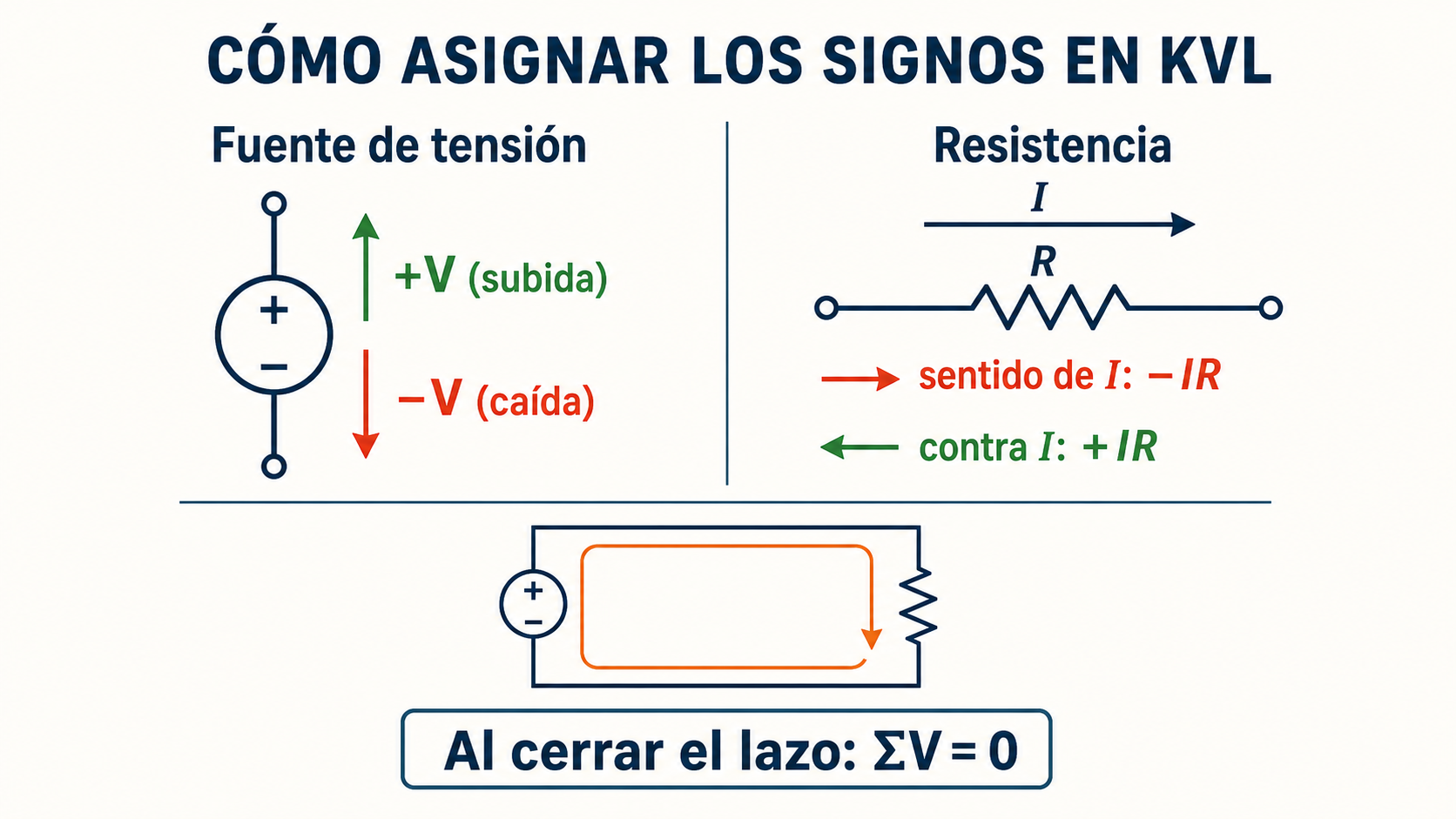

Convención de signos en KVL
| Elemento y recorrido | Cambio de potencial |
|---|---|
| Fuente: del terminal − al + | +V, subida |
| Fuente: del terminal + al − | −V, caída |
| Resistencia: en el sentido de I | −IR, caída |
| Resistencia: en sentido contrario a I | +IR, subida |
Puedes recorrer el lazo en sentido horario o antihorario. La respuesta física no cambia. Lo importante es anotar cada término según el mismo recorrido y no modificar la convención a mitad de la ecuación.
Diferencias entre KCL y KVL
| Ley | Trabaja principalmente con | Principio físico | Forma |
|---|---|---|---|
| KCL | Nodos y corrientes | Conservación de la carga | ΣI = 0 |
| KVL | Lazos y tensiones | Conservación de la energía | ΣV = 0 |
KCL y KVL no son métodos rivales. En una red con varias ramas suelen utilizarse conjuntamente: KCL conecta las corrientes en los nodos y KVL conecta las tensiones en los lazos.
Método paso a paso para aplicar las leyes de Kirchhoff
- Redibuja con claridad. Identifica valores, polaridades y conexiones reales.
- Localiza nodos y ramas. Los puntos unidos por cable ideal pertenecen al mismo nodo.
- Asigna corrientes de rama. El sentido es provisional; no necesitas adivinar el real.
- Escribe KCL. Plantea ecuaciones de nodo independientes.
- Elige lazos. Usa suficientes recorridos independientes para completar el sistema.
- Escribe KVL. Recorre cada lazo y aplica una convención de signos consistente.
- Sustituye V = I·R. Relaciona las tensiones de las resistencias con sus corrientes.
- Resuelve y verifica. Comprueba KCL, KVL, unidades y, si es posible, potencia.
Ejemplo resuelto: circuito de dos lazos

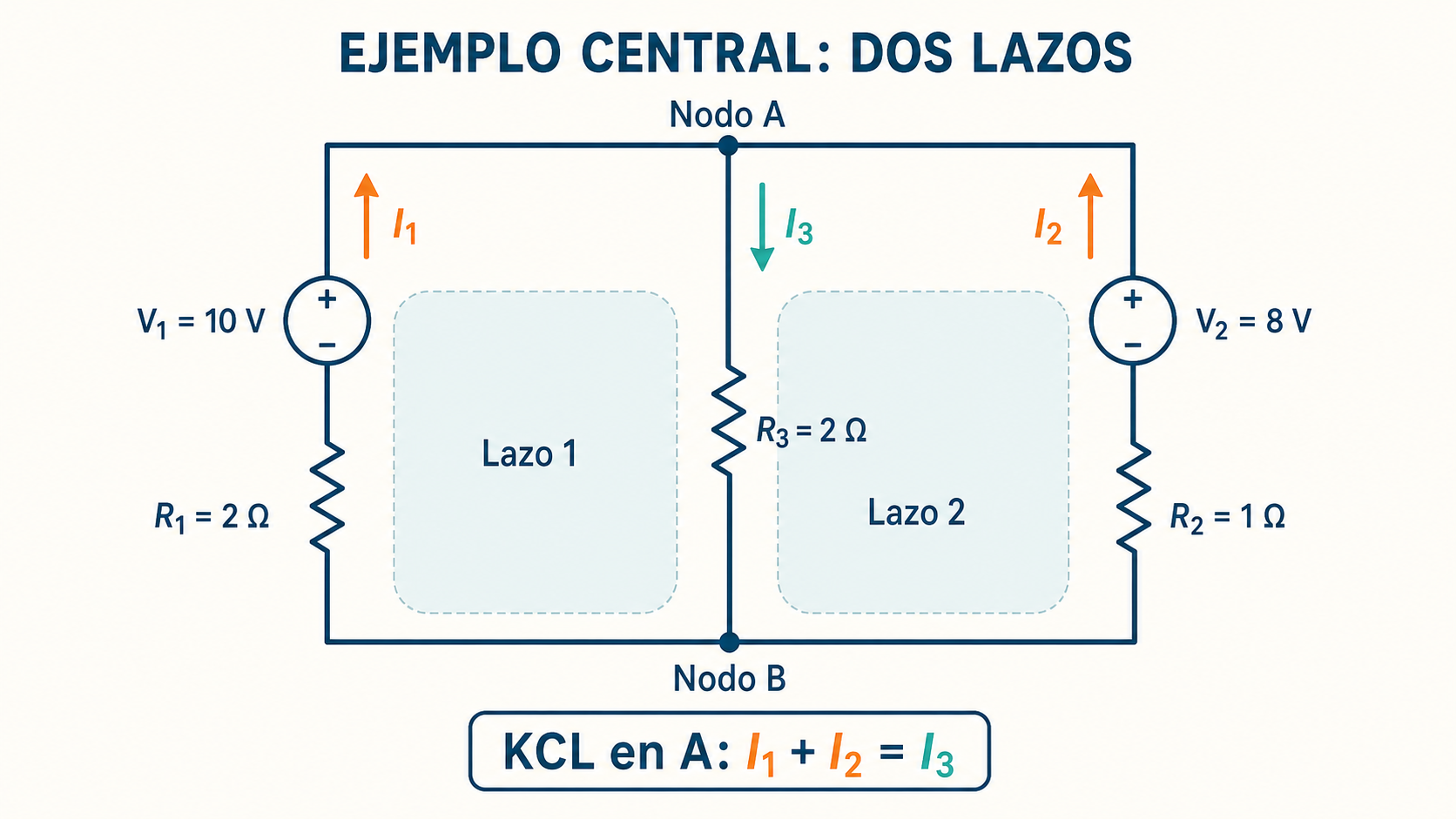

El circuito tiene dos nodos principales, A y B, y tres ramas. En la izquierda están V1 = 10 V y R1 = 2 Ω; en el centro, R3 = 2 Ω; y en la derecha, V2 = 8 V y R2 = 1 Ω. Suponemos que I1 e I2 entran en A y que I3 sale hacia B.
1. Ecuación del nodo A
I1 + I2 = I3 (1)
2. Ecuaciones de los dos lazos
Recorremos cada lazo desde B, subiendo por su fuente y su resistencia exterior, y bajando después por R3.
Lazo 1: 10 − 2I1 − 2I3 = 0 (2)
Lazo 2: 8 − I2 − 2I3 = 0 (3)
3. Resolución del sistema
Despejamos las corrientes exteriores a partir de (2) y (3):
I1 = 5 − I3
I2 = 8 − 2I3
Sustituimos ambas expresiones en KCL:
(5 − I3) + (8 − 2I3) = I3
13 = 4I3
I3 = 3,25 A
Por tanto:
I1 = 1,75 A
I2 = 1,50 A
I3 = 3,25 A
4. Comprobación de corrientes, tensiones y potencia
- KCL: 1,75 + 1,50 = 3,25 A.
- KVL, lazo 1: 10 − (1,75·2) − (3,25·2) = 10 − 3,5 − 6,5 = 0 V.
- KVL, lazo 2: 8 − (1,50·1) − (3,25·2) = 8 − 1,5 − 6,5 = 0 V.
- Potencia entregada: 10·1,75 + 8·1,50 = 29,5 W.
- Potencia disipada: 1,75²·2 + 1,50²·1 + 3,25²·2 = 6,125 + 2,25 + 21,125 = 29,5 W.
Las tres comprobaciones cierran. Esto no solo valida el álgebra: también confirma que los sentidos dibujados coinciden con los reales en este ejemplo.
Qué significa una corriente o tensión negativa
Antes de resolver un circuito no siempre conocemos el sentido real de una corriente. Se elige una flecha arbitraria y se mantiene durante el cálculo. Si el resultado es I = −0,8 A, la magnitud es 0,8 A y la corriente real circula en sentido opuesto a la flecha supuesta. No hay que repetir el ejercicio ni cambiar signos a posteriori.
Lo mismo ocurre con una tensión definida entre dos puntos: un resultado negativo indica que la polaridad real es contraria a la referencia escogida. El signo tiene significado físico; no es una “corriente negativa” misteriosa.
Cuándo usar Kirchhoff y hasta dónde llega esta guía
Si una red se reduce claramente mediante asociaciones en serie, paralelo o resistencias equivalentes, esa vía suele ser la más rápida. Cuando la topología no permite simplificarla sin perder información, las leyes de Kirchhoff ofrecen un marco general para construir las ecuaciones necesarias.
Esta guía establece la base física y algebraica, pero no desarrolla todavía el método de análisis nodal, el método de mallas, supernodos, supermallas, fuentes dependientes avanzadas, equivalentes de Thévenin o Norton ni circuitos de corriente alterna con impedancias complejas. Esas técnicas organizan y amplían las mismas leyes, y merecen tratamientos independientes.
Nota de modelo: las formas habituales de KCL y KVL se aplican aquí dentro del modelo de circuito concentrado, donde las dimensiones y los efectos electromagnéticos distribuidos se consideran despreciables para el análisis.
Errores frecuentes al aplicar KCL y KVL
- Confundir nodo con punto dibujado. Todo cable ideal continuo es el mismo nodo, aunque tenga varios codos.
- Cambiar una flecha durante la resolución. Conserva los sentidos iniciales y deja que el signo del resultado los corrija.
- Sumar tensiones sin recorrer el lazo. Los signos se determinan cruzando cada elemento en un sentido concreto.
- Usar IR con la corriente equivocada. La tensión de una resistencia depende de la corriente que atraviesa esa rama.
- Escribir ecuaciones redundantes. Repetir el mismo nodo o combinar lazos dependientes no aporta información nueva.
- Omitir las unidades. Corriente en amperios, tensión en voltios, resistencia en ohmios y potencia en vatios.
Relación entre Kirchhoff, la ley de Ohm y los divisores
KCL y KVL describen cómo se conectan los elementos; la ley de Ohm describe el comportamiento de cada resistencia. Al unirlas obtenemos las ecuaciones del circuito. Las fórmulas del divisor de tensión y del divisor de corriente no son reglas aisladas: se derivan de estas leyes bajo configuraciones concretas de serie y paralelo.
Por eso conviene dominar primero el circuito eléctrico, la corriente, la tensión y la resistencia; después, las conexiones serie, paralelo y mixtas; y finalmente Kirchhoff como puente hacia métodos más sistemáticos.
Preguntas frecuentes
¿Puedo elegir cualquier sentido para las corrientes?
Sí. El sentido es una referencia inicial. Si la solución es negativa, la corriente real circula en sentido contrario.
¿Cuántas ecuaciones de Kirchhoff necesito?
Necesitas tantas ecuaciones independientes como incógnitas. Para una red conectada con N nodos, como máximo hay N−1 ecuaciones KCL independientes; las restantes suelen completarse con KVL y las relaciones de los componentes.
¿Kirchhoff sirve para corriente alterna?
Sí, dentro de las condiciones del modelo concentrado. En régimen sinusoidal se aplican las mismas leyes usando fasores e impedancias en lugar de limitarse a resistencias.
Conclusión
Las leyes de Kirchhoff convierten una red compleja en un sistema ordenado de ecuaciones. KCL obliga a conservar la carga en cada nodo; KVL obliga a conservar la energía en cada lazo. Con flechas bien definidas, signos coherentes, la ley de Ohm y una comprobación final, el análisis deja de depender de intuiciones y se vuelve reproducible.
