Nivel técnico · Práctico
Un megóhmetro es un medidor de resistencia de aislamiento. Su trabajo no consiste simplemente en ampliar el rango de un ohmímetro: genera una tensión continua de ensayo, observa la corriente extremadamente pequeña que atraviesa o rodea el aislamiento y expresa esa respuesta como una resistencia, normalmente en megaohmios o gigaohmios.
Eso cambia por completo el significado de la lectura. El valor depende del objeto, de la tensión aplicada, del instante de medida y de condiciones como temperatura, humedad y contaminación. También introduce una idea de seguridad decisiva: aunque el objeto estuviera desenergizado antes, el propio instrumento lo energiza durante el ensayo.
Qué hace diferente a este ensayo
- Un megóhmetro aplica una tensión DC de ensayo y mide una corriente muy pequeña.
- Calcula una resistencia mediante el principio R = V/I, pero el aislamiento real no siempre se comporta como una resistencia ideal.
- Un multímetro digital y un megóhmetro no reproducen necesariamente la misma prueba.
- La lectura puede cambiar con el tiempo por carga capacitiva y polarización del dieléctrico.
- Tensión de ensayo, temperatura, humedad, contaminación, geometría y componentes conectados influyen en el resultado.
- No existe una tensión ni un umbral universal que sirva para cualquier objeto.
- El objeto debe estar sin alimentación externa y en la condición definida por un procedimiento profesional antes del ensayo.
- Durante la prueba existen tensiones generadas por el instrumento y algunos objetos pueden conservar carga después.
Qué es la resistencia de aislamiento
Un sistema de aislamiento limita el paso de corriente entre partes conductoras que deben permanecer eléctricamente separadas. Puede ser el dieléctrico entre dos conductores, el recubrimiento de un hilo, una separación interna o la combinación de materiales y geometría que impide un camino conductor no deseado.

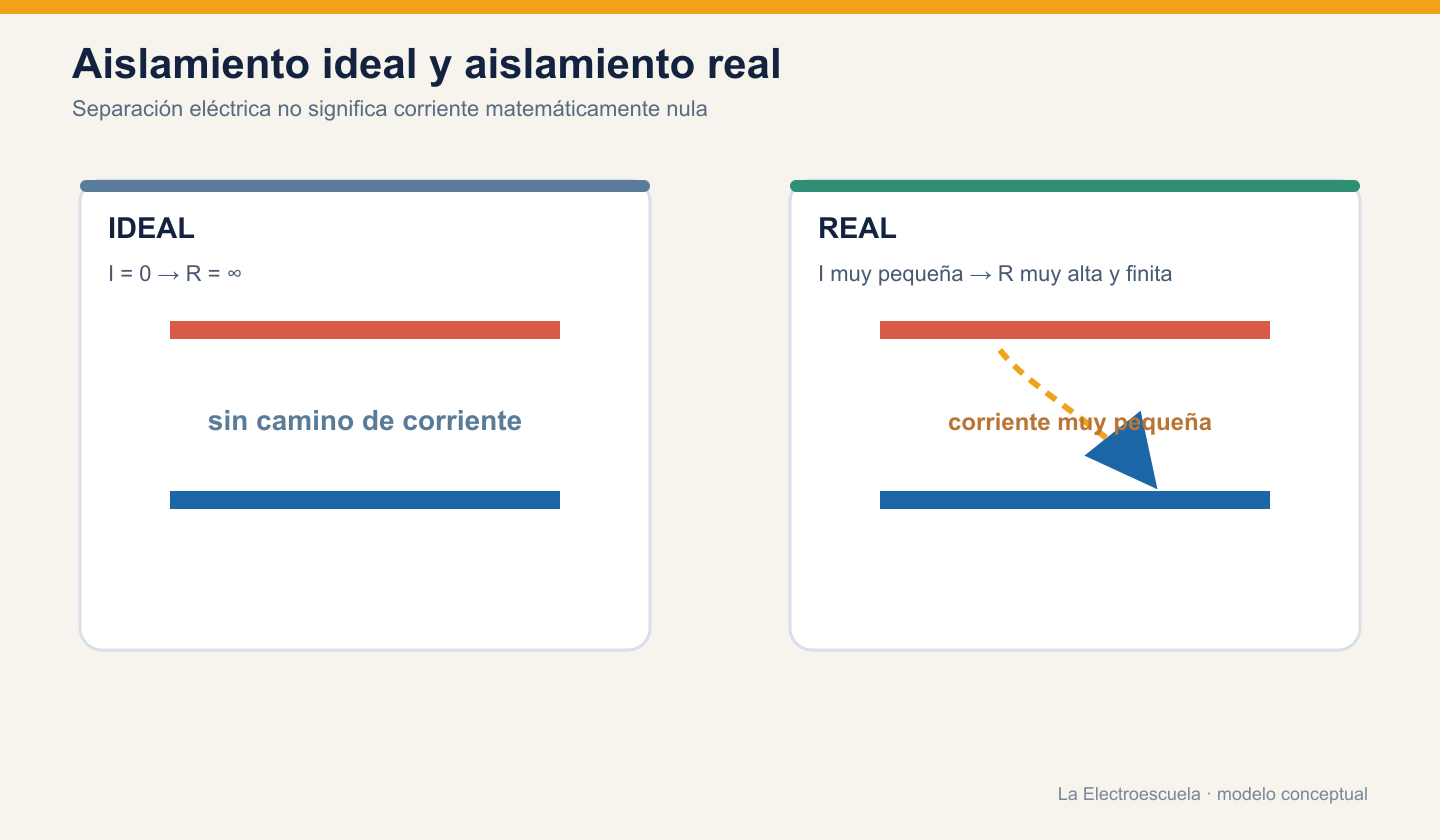

En un modelo ideal circularía corriente cero y la resistencia sería infinita. En un aislamiento real aparece una corriente diminuta: la resistencia es muy alta, pero finita. Esa respuesta puede incluir caminos a través del volumen del material y caminos sobre su superficie.
Conviene separar material y sistema. Un polímero puede tener determinadas propiedades eléctricas en laboratorio, pero la lectura de un conjunto también depende de espesor, área, juntas, distancia entre electrodos, acabados y contaminación. El número que presenta el instrumento caracteriza la configuración ensayada en ese momento; no es una etiqueta inmutable pegada al material.
Por eso aparecen unidades grandes:
- 1 MΩ = 1 000 000 Ω = 106 Ω.
- 1 GΩ = 1 000 MΩ = 1 000 000 000 Ω = 109 Ω.
Una cifra mayor no significa siempre «mejor». Solo cobra sentido cuando se conoce qué se ensayó, con qué tensión, durante cuánto tiempo y bajo qué condiciones.

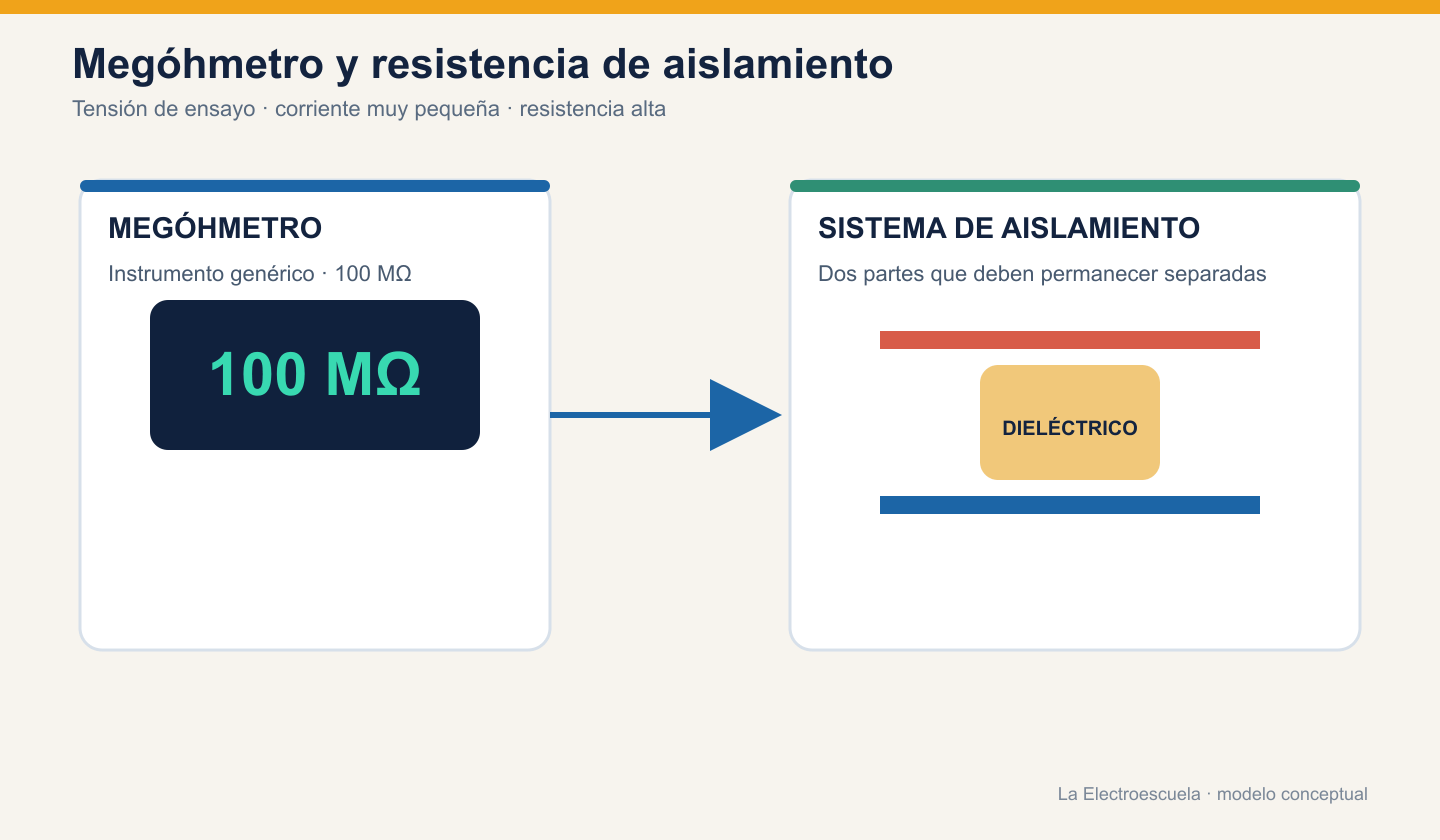

Qué es un megóhmetro
El megóhmetro —también llamado medidor de aislamiento, comprobador de aislamiento o insulation resistance tester— es un instrumento diseñado para evaluar resistencias muy elevadas mediante una tensión de ensayo propia. «Megger» se usa a veces coloquialmente, pero es también una marca histórica y comercial; no todos los megóhmetros son de esa marca.
Los equipos modernos pueden regular la tensión, temporizar, calcular relaciones y descargar el objeto tras la prueba, según modelo. Los antiguos instrumentos de manivela generaban la tensión mecánicamente. La interfaz ha cambiado; el principio esencial continúa siendo aplicar una condición eléctrica y medir la respuesta.
Tampoco debe confundirse con un telurómetro. El megóhmetro evalúa una resistencia de aislamiento entre partes definidas; un medidor de resistencia de tierra aborda otro problema metrológico, con métodos, conexiones y objetivos diferentes.

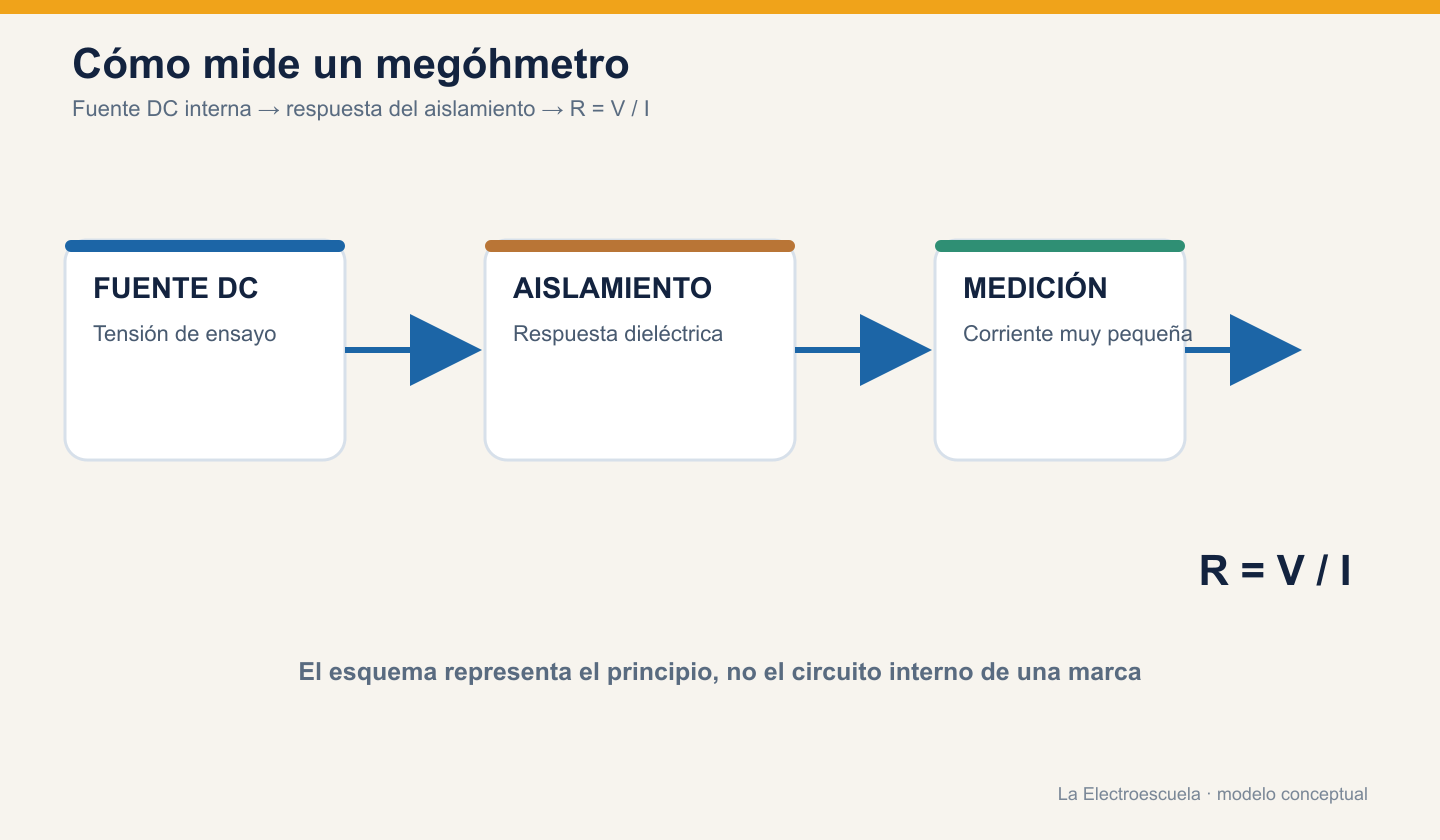

Cómo mide un megóhmetro
La fuente de tensión de ensayo
El instrumento incorpora una fuente DC. La tensión no es un detalle administrativo: define la condición bajo la cual se observa el aislamiento. Diferentes materiales y sistemas pueden responder de forma distinta al cambiar el campo eléctrico, de modo que dos lecturas obtenidas con tensiones diferentes no son automáticamente comparables.
La corriente medida
El circuito de medida detecta corrientes muy pequeñas, a menudo en la región de los microamperios o por debajo según el instrumento y la aplicación. Esa corriente no tiene una sola causa: al comienzo puede dominar la carga capacitiva; después puede persistir una componente de absorción y, a más largo plazo, una componente de conducción o fuga.
Resolver corrientes tan pequeñas también hace importante el entorno de medida. Corrientes parásitas, suciedad en superficies, ruido y la propia disposición física pueden introducir diferencias apreciables. Esto explica por qué un valor con muchos dígitos no garantiza por sí solo una interpretación exacta: antes hay que verificar qué corriente ha entrado realmente en el circuito de medida.
La relación R = V/I
Con la tensión aplicada y la corriente observada, el equipo estima la resistencia:
R = V / I.
Es un modelo de medida, no una reproducción del circuito interno de ninguna marca. La propia instrumentación debe controlar la tensión, resolver corrientes diminutas y gestionar los límites de su rango.

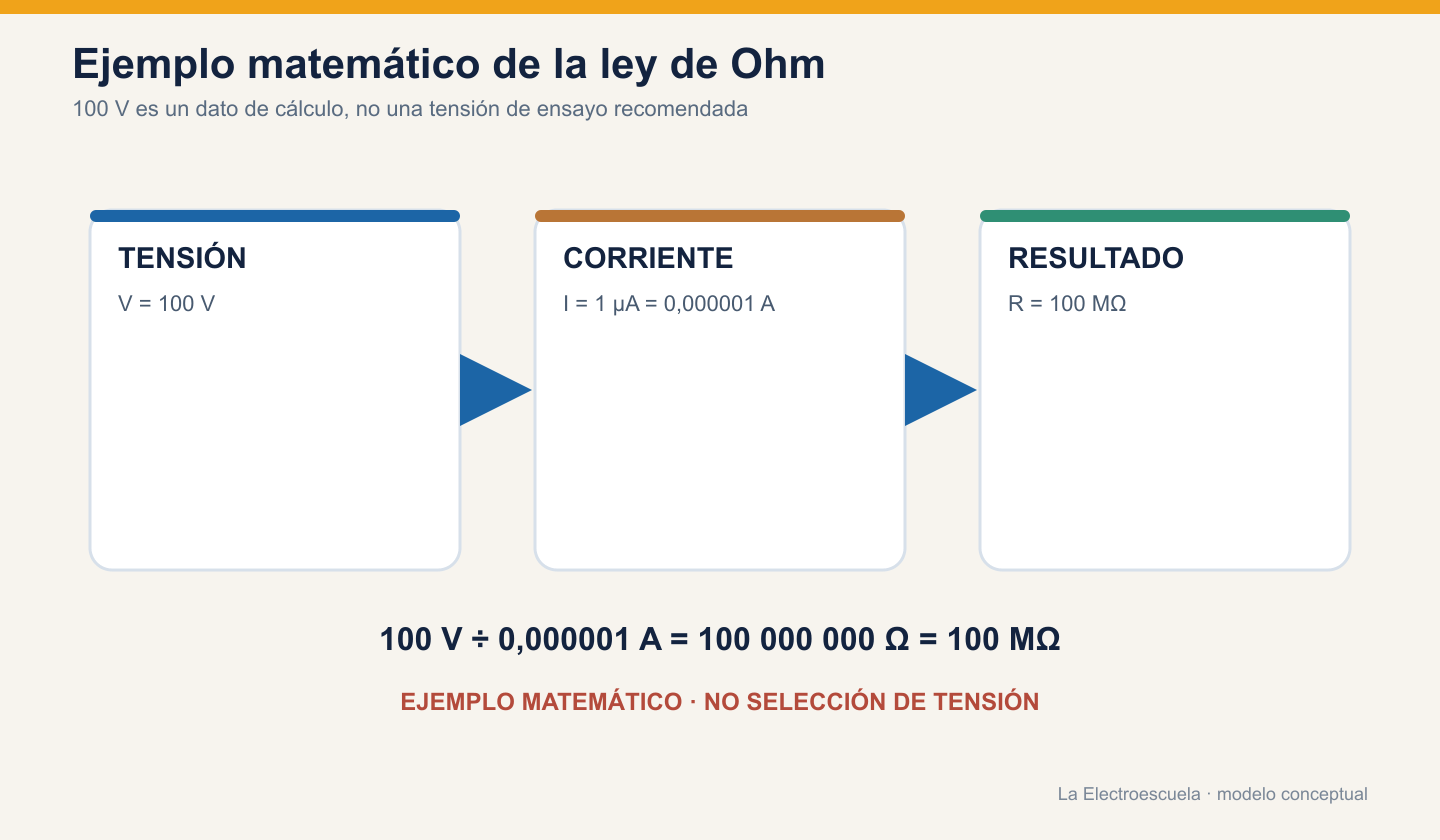

Ejemplo matemático: 100 V y 1 µA
Supongamos, únicamente para comprobar unidades, que una fuente aplica 100 V y el instrumento observa 1 µA:
1 µA = 0,000001 A
R = 100 V / 0,000001 A = 100 000 000 Ω = 100 MΩ.
Los 100 V son un ejemplo matemático, no una recomendación de tensión de ensayo. La tensión correcta para un trabajo real depende del objeto, sus componentes, la documentación del fabricante, la norma o procedimiento aplicable y la competencia de quien realiza la prueba.

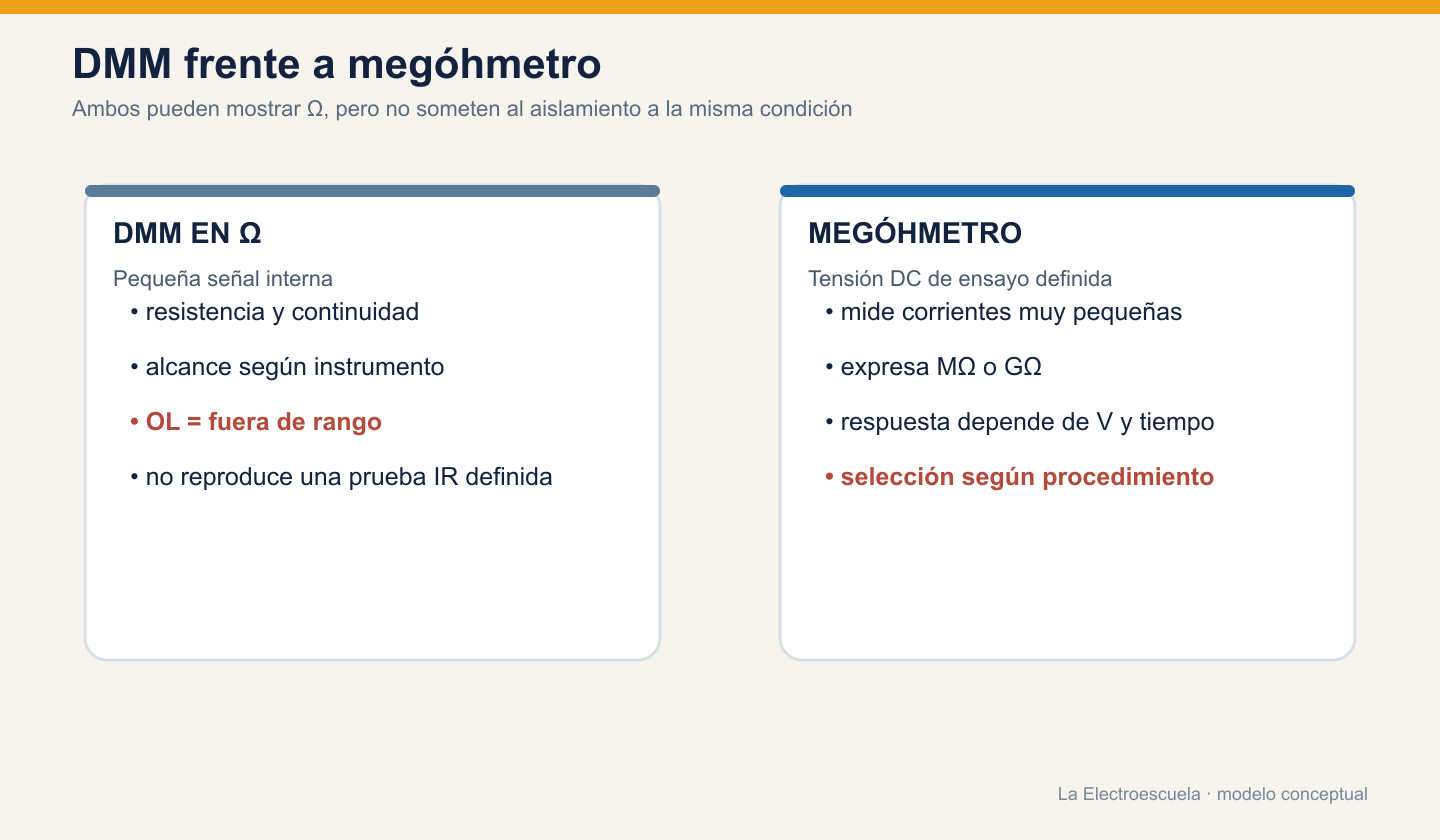

Por qué un multímetro no sustituye a un megóhmetro
La función Ω de un multímetro digital aplica una señal interna pequeña y sirve para medir resistencias dentro de las capacidades del instrumento. Es adecuada para muchas comprobaciones de componentes y conductores desenergizados. El megóhmetro, en cambio, somete el aislamiento a una tensión DC de ensayo especificada y mide la corriente resultante.
Por eso, una pantalla «OL» o «>40 MΩ» en un DMM solo indica que el valor supera el rango resoluble en esa condición. No demuestra que el sistema superaría una prueba de aislamiento definida con otra tensión, otro tiempo y otro procedimiento. El comportamiento puede depender de la tensión y no hay una frontera universal expresada únicamente en ohmios.
| Aspecto | DMM en Ω | Megóhmetro |
|---|---|---|
| Objetivo | Medir resistencia dentro de su rango | Evaluar aislamiento bajo una tensión de ensayo |
| Señal de prueba | Pequeña señal interna | Tensión DC definida por el procedimiento |
| Resultado | Ω, kΩ o MΩ según rango | Habitualmente MΩ o GΩ |
| Límite clave | OL es fuera de rango, no infinito | El valor depende de tensión, tiempo y condiciones |
La guía de resistencia y continuidad con multímetro explica la medida convencional; esta prueba añade una condición de ensayo específica para el aislamiento.

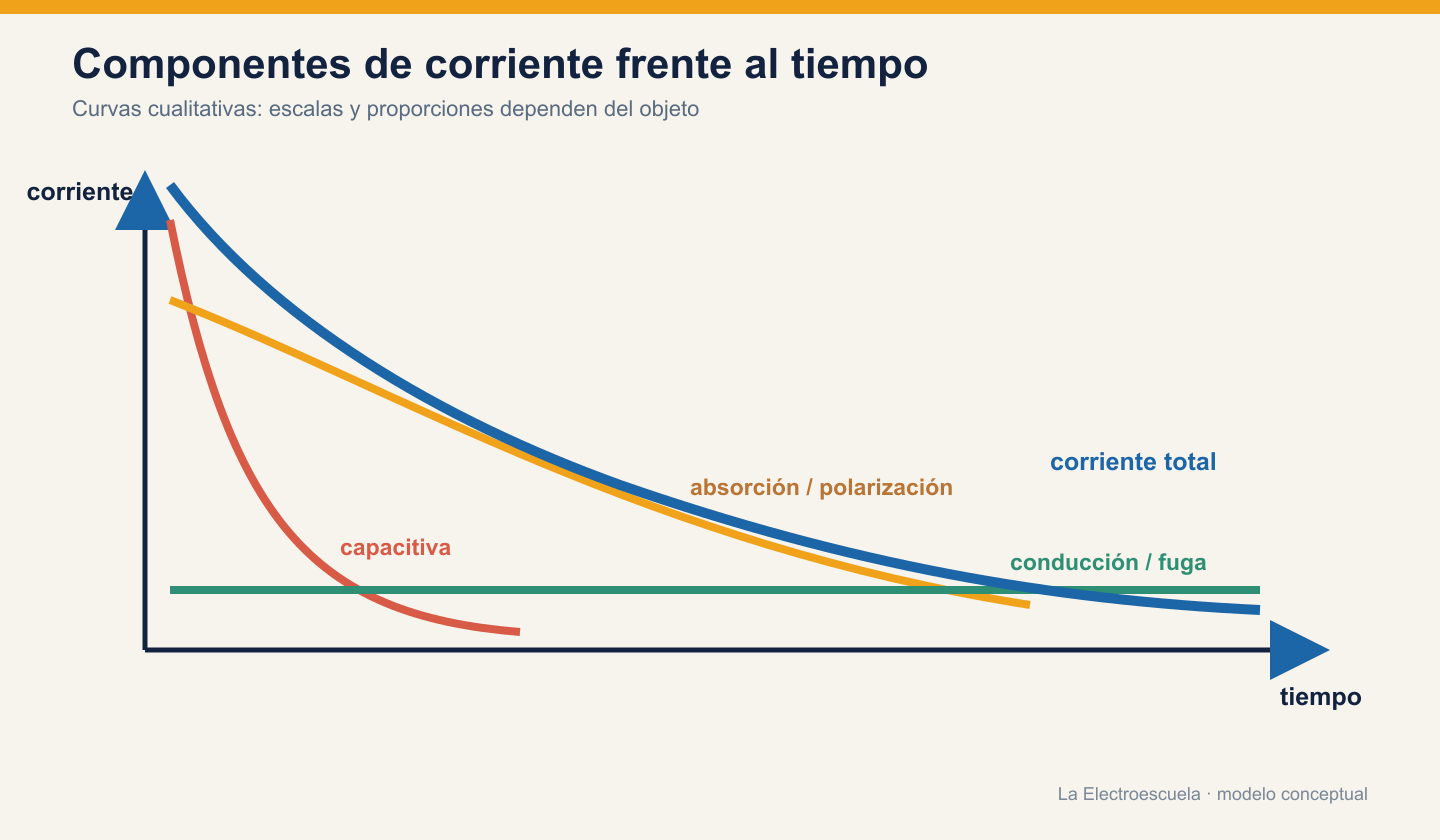

Por qué la lectura cambia con el tiempo
El aislamiento no siempre responde como una resistencia óhmica ideal. Su geometría puede introducir capacitancia y el material dieléctrico puede polarizarse. Cuando se aplica la tensión, la corriente total observada puede entenderse como la combinación conceptual de varias componentes. Los fabricantes no siempre usan exactamente la misma nomenclatura, por lo que conviene interpretar el modelo cualitativamente.
Corriente de carga capacitiva
Un objeto con capacitancia necesita cargarse. Al inicio puede circular una corriente relativamente mayor que cae con rapidez. Mientras esa componente disminuye, la resistencia aparente calculada con R = V/I puede aumentar.
Absorción o polarización
El dieléctrico puede presentar un proceso transitorio de polarización. La corriente asociada suele decrecer más lentamente que la capacitiva. No significa que el material «absorba corriente para siempre», sino que su estado eléctrico evoluciona después de aplicar la tensión.
Conducción o fuga
Una componente más estable está asociada a caminos conductivos a través del volumen y sobre la superficie. «Fuga» no equivale automáticamente a fallo: todo aislamiento real es finito. La magnitud y su aceptabilidad dependen del objeto y del criterio aplicable.

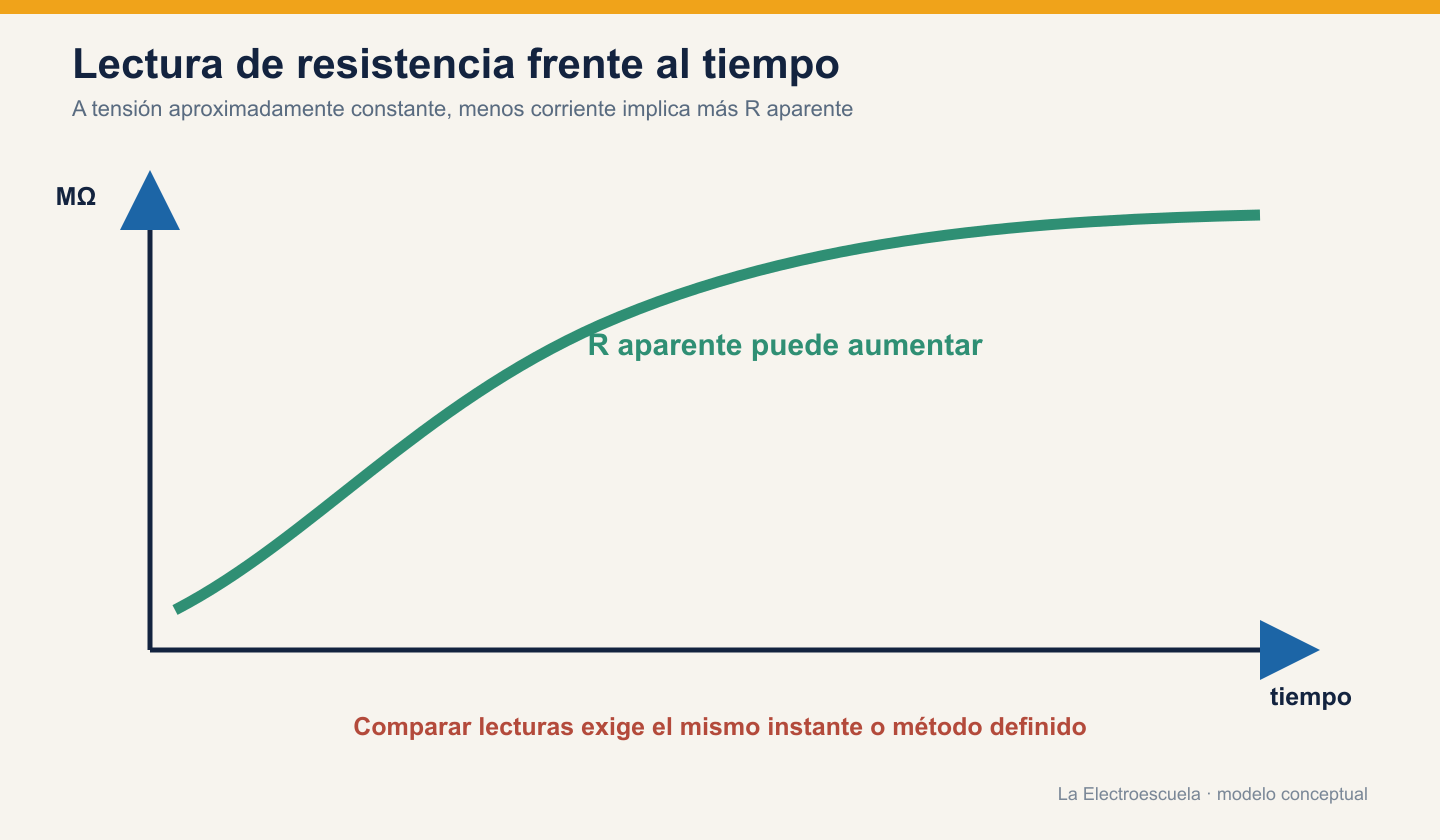

Una lectura tomada a los pocos segundos no puede compararse sin más con otra tomada en un instante posterior. El tiempo significativo depende del método, del activo y del objetivo. Algunos instrumentos calculan PI (índice de polarización) o DAR (relación de absorción dieléctrica) como cocientes de resistencias medidas en tiempos definidos. Son conceptos útiles en metodologías concretas, pero no ofrecen umbrales universales: su aplicabilidad depende del sistema de aislamiento, la norma, la temperatura y el fabricante.
PI y DAR reducen dos lecturas temporales a una relación, lo que puede facilitar comparaciones dentro de un método controlado. Aun así, una relación no elimina los factores que afectan a las lecturas originales. Un aislamiento con poca absorción, una carga capacitiva grande o un objeto cuya respuesta no encaje en el método puede producir una relación poco informativa. Por eso se documentan tanto el cociente como las condiciones y los valores de partida.
Cómo influyen temperatura, humedad y contaminación
La resistencia de aislamiento puede variar significativamente con la temperatura. Por ello, una comparación histórica solo es rigurosa si considera las condiciones o aplica la corrección prevista por una norma o fabricante específico. No existe un factor de corrección universal para todos los materiales.
La humedad puede favorecer corrientes superficiales y modificar la respuesta del material. Polvo, sales, aceite y otros contaminantes también pueden formar caminos conductivos, especialmente cuando se combinan con humedad. Una lectura baja puede reflejar estas condiciones, componentes conectados, temperatura, daño u otros caminos; por sí sola no identifica una causa única.
Las comparaciones de tendencia requieren disciplina: mismo objeto, puntos equivalentes, tensión y tiempo compatibles, instrumento adecuado y condiciones registradas. Si una de esas variables cambia, la diferencia observada puede pertenecer al método y no al deterioro. Una serie histórica es valiosa precisamente porque conserva contexto, no porque convierta cualquier variación en diagnóstico.
| Factor | Posible efecto | Qué registrar |
|---|---|---|
| Temperatura | Cambia la resistencia del sistema | Temperatura y método de corrección específico, si existe |
| Humedad | Puede aumentar corrientes superficiales | Condiciones ambientales |
| Contaminación | Crea caminos por la superficie | Estado visible y contexto |
| Tiempo | Reduce componentes transitorias | Instante o duración definidos |
| Tensión | Establece la condición de ensayo | Valor realmente aplicado |
| Componentes conectados | Pueden alterar la lectura o sufrir estrés | Configuración prevista por documentación |

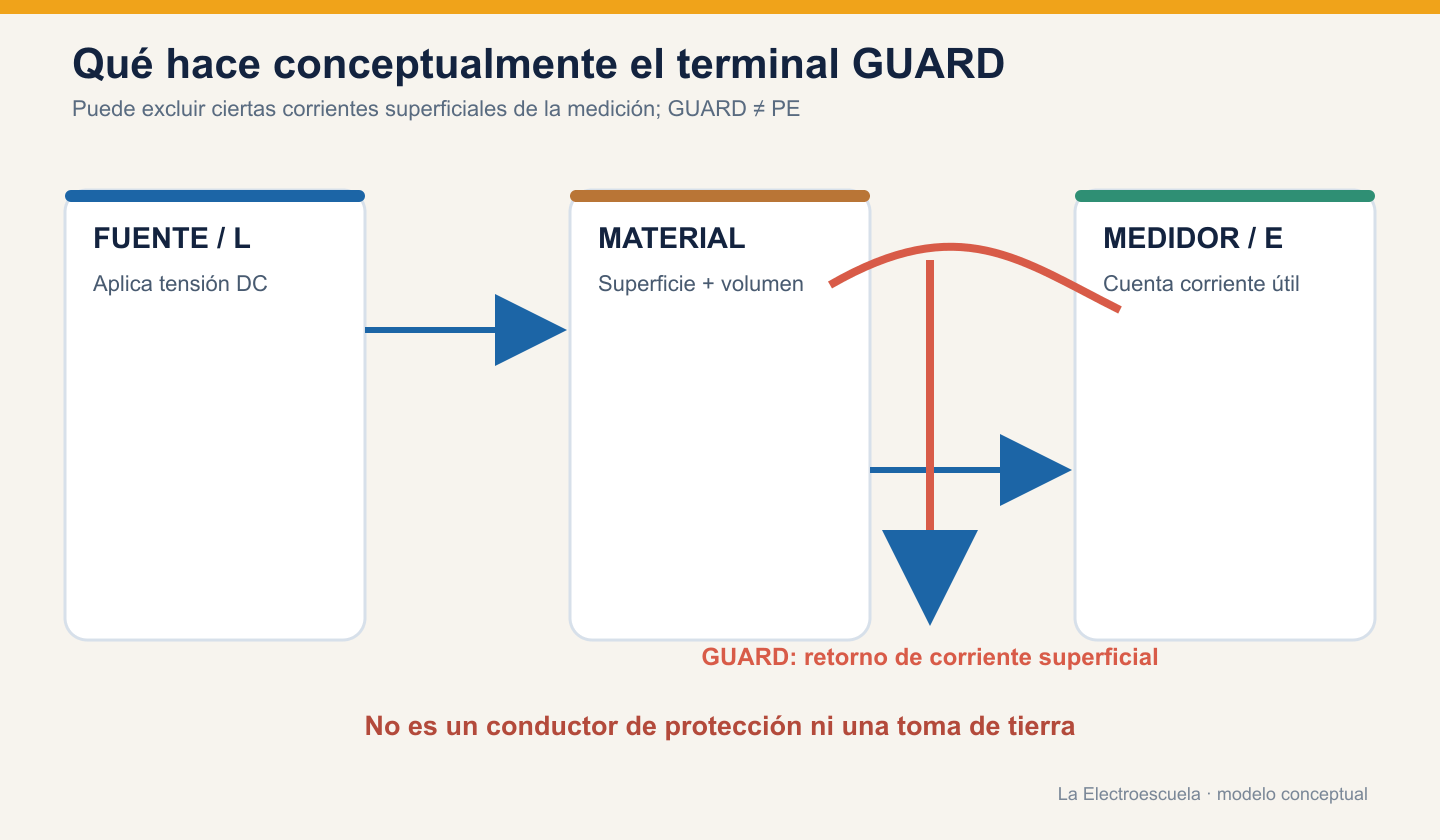

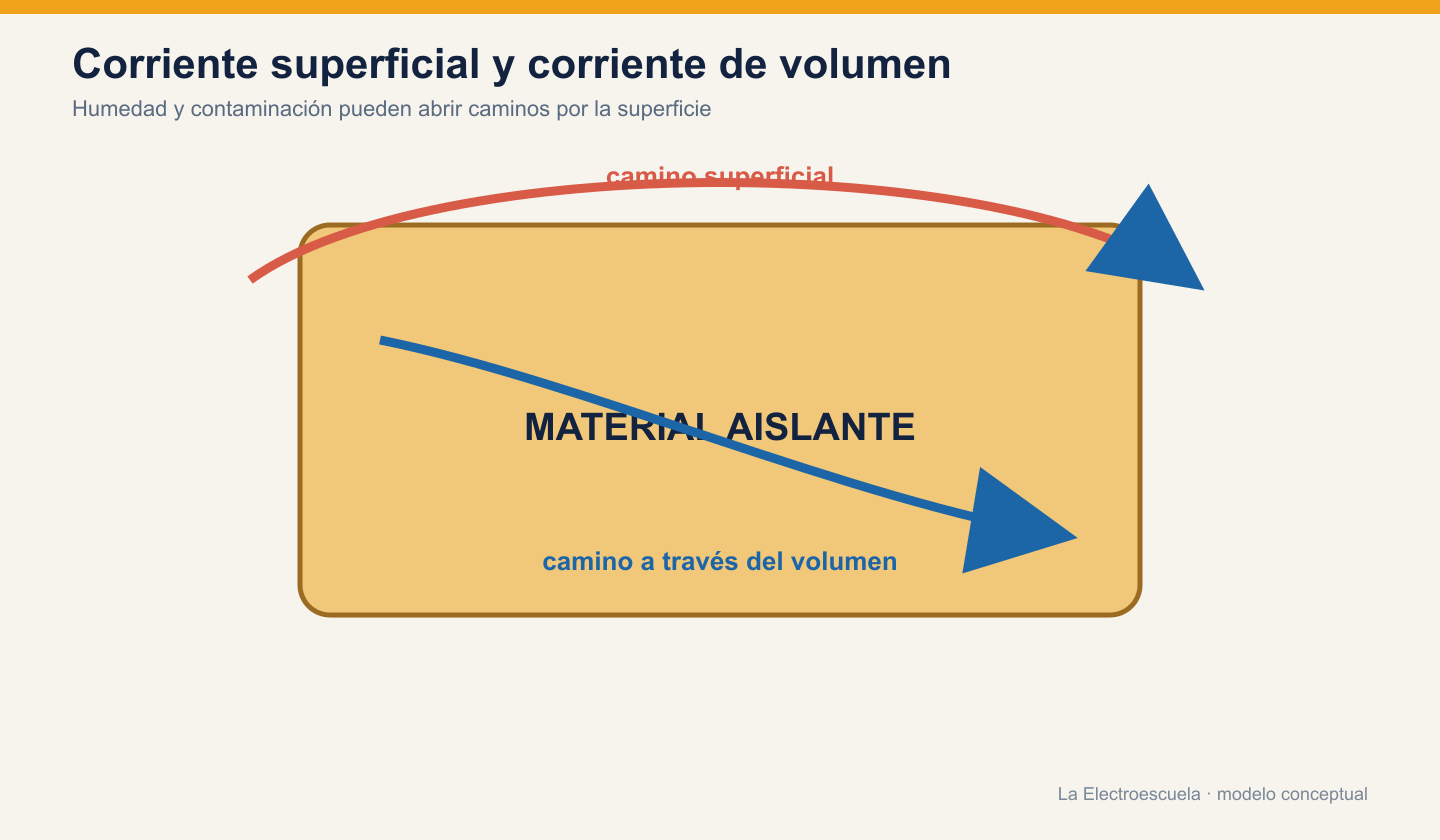

Corriente superficial, corriente de volumen y terminal GUARD
Una parte de la corriente puede atravesar el volumen del aislante y otra circular sobre su superficie. En mediciones de resistencias muy altas, humedad o contaminación superficial pueden influir tanto que oculten la respuesta volumétrica que se pretende observar.
Algunos instrumentos ofrecen un terminal GUARD. Según el diseño y la configuración de medida, puede proporcionar un retorno que evita que determinadas corrientes superficiales entren en el detector principal. Así se excluye esa contribución del resultado.
GUARD no es PE ni tierra de protección. Es una función metrológica específica del instrumento. Su uso depende de la documentación y de una geometría de ensayo definida; no debe improvisarse ni trasladarse como receta a instalaciones o equipos reales.
Continuidad, resistencia, aislamiento e hipot no son lo mismo
En continuidad buscamos resistencia baja entre puntos que deben estar unidos. En aislamiento buscamos resistencia alta entre partes que deben permanecer separadas. La resistencia eléctrica es la magnitud común, pero los objetivos y condiciones de ensayo son opuestos.
Un ensayo dieléctrico o hipot tampoco es una medida de aislamiento equivalente. La resistencia de aislamiento mide corriente y expresa una resistencia a cierta tensión DC. El ensayo de rigidez dieléctrica comprueba si el sistema soporta una tensión especificada sin ruptura o descarga disruptiva dentro de un procedimiento aplicable. No se intercambian y aquí no se enseña a ejecutar un hipot.
| Prueba | Qué busca | Resultado principal | Interpretación |
|---|---|---|---|
| Continuidad | Camino de baja resistencia | Ω o indicación acústica | Conexión entre puntos que deben estar unidos |
| Resistencia con DMM | Valor resistivo convencional | Ω dentro del rango | Respuesta a la pequeña señal del DMM |
| Resistencia de aislamiento | Respuesta bajo tensión DC de ensayo | MΩ o GΩ | Depende de tensión, tiempo y condiciones |
| Hipot | Soportar una tensión especificada | Criterio propio del procedimiento | No equivale a medir MΩ |
Por qué no existe una tensión de ensayo universal
Muchos instrumentos ofrecen escalones como 250, 500 o 1000 V, además de otros valores. Que esos botones existan no crea una regla general para elegirlos. La tensión depende del objeto, su tensión nominal, los componentes conectados, la sensibilidad del sistema, el objetivo de la prueba y la norma o documentación aplicable.
Una prueba indiscriminada puede estresar, polarizar o dañar electrónica de control, semiconductores, sensores o dispositivos de protección contra sobretensiones (SPD). Esto no significa que exista una maniobra universal para «desconectarlos»: significa que debe seguirse el procedimiento documentado para el equipo concreto.
La polaridad tampoco debe declararse irrelevante para todos los objetos. Algunos sistemas o componentes conectados pueden responder de forma asimétrica. Si el procedimiento define orientación, debe conservarse; si no la define, no corresponde inventarla. La ausencia de una receta universal es una limitación deliberada, no una omisión.
El principio físico, el procedimiento normalizado, el requisito reglamentario y las instrucciones del fabricante son niveles distintos. Las verificaciones reglamentarias de una instalación tienen sus propios métodos y criterios; este artículo no sustituye el REBT, una norma UNE/IEC ni la documentación del activo.
Cómo interpretar una lectura sin conclusiones falsas
Un valor alto indica poca corriente bajo esa condición, pero no demuestra que el equipo esté mecánicamente sano, funcione correctamente, carezca de defectos intermitentes o sea conforme en todas las pruebas. Un valor bajo tampoco identifica por sí solo «aislamiento roto»: puede intervenir humedad, contaminación, temperatura, componentes conectados, geometría, configuración o daño.
En mantenimiento, la tendencia de lecturas obtenidas bajo condiciones comparables suele aportar más contexto que un único número. Eso no reemplaza un límite reglamentario cuando el procedimiento lo exige: son usos diferentes. Siempre deben registrarse el objeto, la tensión, el tiempo, las condiciones ambientales, el instrumento y el método.
También importa la incertidumbre y el rango. Cerca del límite de indicación, la resolución y exactitud pueden ser distintas de las disponibles en otra zona del rango. Una cifra aparentemente precisa no debe sobreinterpretarse. Si un criterio de aceptación existe, procede de la norma, el fabricante o el procedimiento correspondiente, no de una regla informal basada solo en que el resultado «parece alto».
| Lectura o comportamiento | Posible interpretación | Por qué no basta |
|---|---|---|
| Aumenta con el tiempo | Disminuyen corrientes transitorias | La forma depende del dieléctrico y del método |
| Muy alta | Corriente muy pequeña | No verifica todas las funciones ni defectos |
| Baja | Hay más corriente en esa condición | No identifica por sí sola la causa |
| Inestable | Condiciones, ruido o caminos variables | Exige revisar contexto y procedimiento |
| Fuera de rango | Supera la capacidad de indicación | No equivale a infinito |
Qué riesgos genera el propio megóhmetro

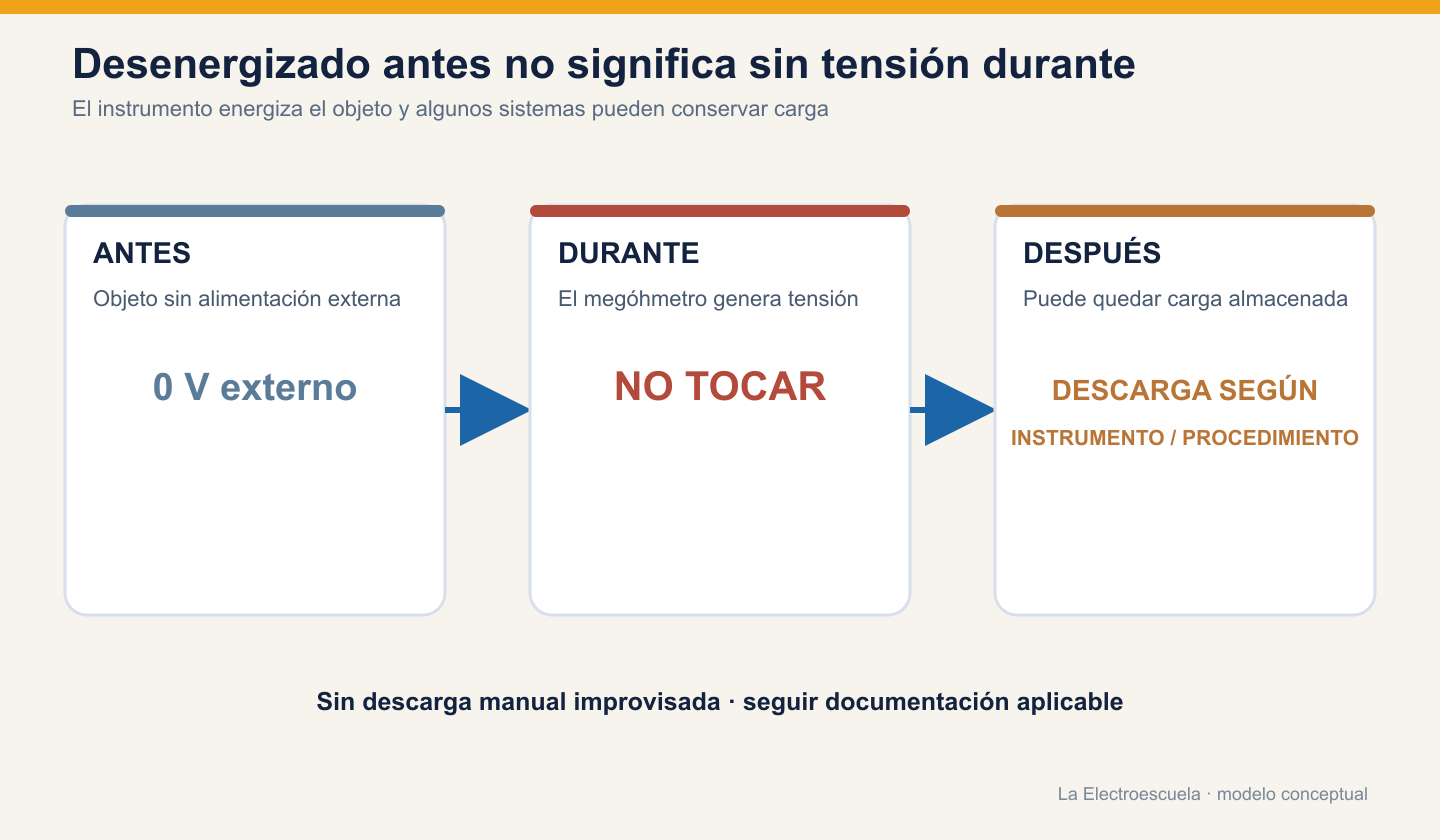

Antes de una prueba profesional, el objeto debe estar sin alimentación externa, aislado de fuentes y en la condición prevista por el procedimiento. También deben haberse considerado la energía almacenada, las personas potencialmente expuestas y los componentes sensibles. La seguridad eléctrica depende del sistema completo, no de que el aparato se denomine «instrumento de medida».
Durante el ensayo, los terminales y el objeto pueden estar a la tensión generada por el megóhmetro: no deben tocarse. La limitación de corriente que pueda incorporar un instrumento no convierte la tensión en inocua ni elimina la energía que puede almacenar el objeto.
Después, una geometría capacitiva puede conservar carga. Algunos medidores incluyen descarga automática y muestran la tensión residual, pero no todos lo hacen ni tienen las mismas capacidades. Deben utilizarse las funciones y el procedimiento de descarga especificados por el fabricante y por el método profesional aplicable. No se debe improvisar una descarga manual.
Una advertencia de tensión residual o una espera gestionada por el instrumento no debe ignorarse. La energía almacenada depende de tensión y capacitancia; por ello, dos objetos con la misma lectura de resistencia pueden presentar comportamientos posteriores diferentes. La conclusión segura no es memorizar un tiempo, sino respetar la indicación del equipo y el procedimiento competente hasta que la condición se haya verificado.
Errores frecuentes
- Pensar que el megóhmetro es solo un DMM con más rango.
- Elegir la tensión con una tabla genérica no aplicable al objeto.
- Probar electrónica conectada sin un procedimiento específico.
- Ignorar la carga que puede quedar almacenada.
- Tocar terminales u objeto durante la prueba.
- Interpretar OL como aislamiento infinito.
- Comparar lecturas tomadas en tiempos distintos.
- Ignorar temperatura, humedad y contaminación.
- Creer que un valor alto demuestra que todo está perfecto.
- Usar un valor bajo como diagnóstico único.
- Confundir aislamiento con continuidad del conductor de protección.
- Confundir resistencia de aislamiento con ensayo hipot.
- Confundir GUARD con tierra de protección.
- Suponer que «desenergizado antes» significa «sin tensión durante».
Qué información necesitas antes de interpretar una prueba de aislamiento
- Objeto y sistema de aislamiento ensayados.
- Tensión realmente aplicada y criterio para seleccionarla.
- Duración o instante exacto de la lectura.
- Temperatura y humedad u otras condiciones ambientales.
- Contaminación o condición superficial conocida.
- Componentes conectados y configuración prevista.
- Procedimiento, norma y documentación del fabricante aplicables.
- Instrumento, rango, exactitud y funciones utilizadas.
- Valor obtenido y cualquier evolución temporal.
- Historial comparable, si existe.
Fuentes técnicas consultadas
El principio de medida, las componentes de corriente, el GUARD y la seguridad se contrastaron con documentación primaria de Megger, Hioki, Fluke y Chauvin Arnoux. La diferencia entre resistencia de aislamiento y rigidez dieléctrica se contrastó además con la explicación técnica de Hioki sobre ensayos de seguridad. Las normas y manuales concretos deben consultarse para cada aplicación; aquí no se publican valores de aceptación universales.
