Seguridad eléctrica: riesgos, contactos y capas de protección

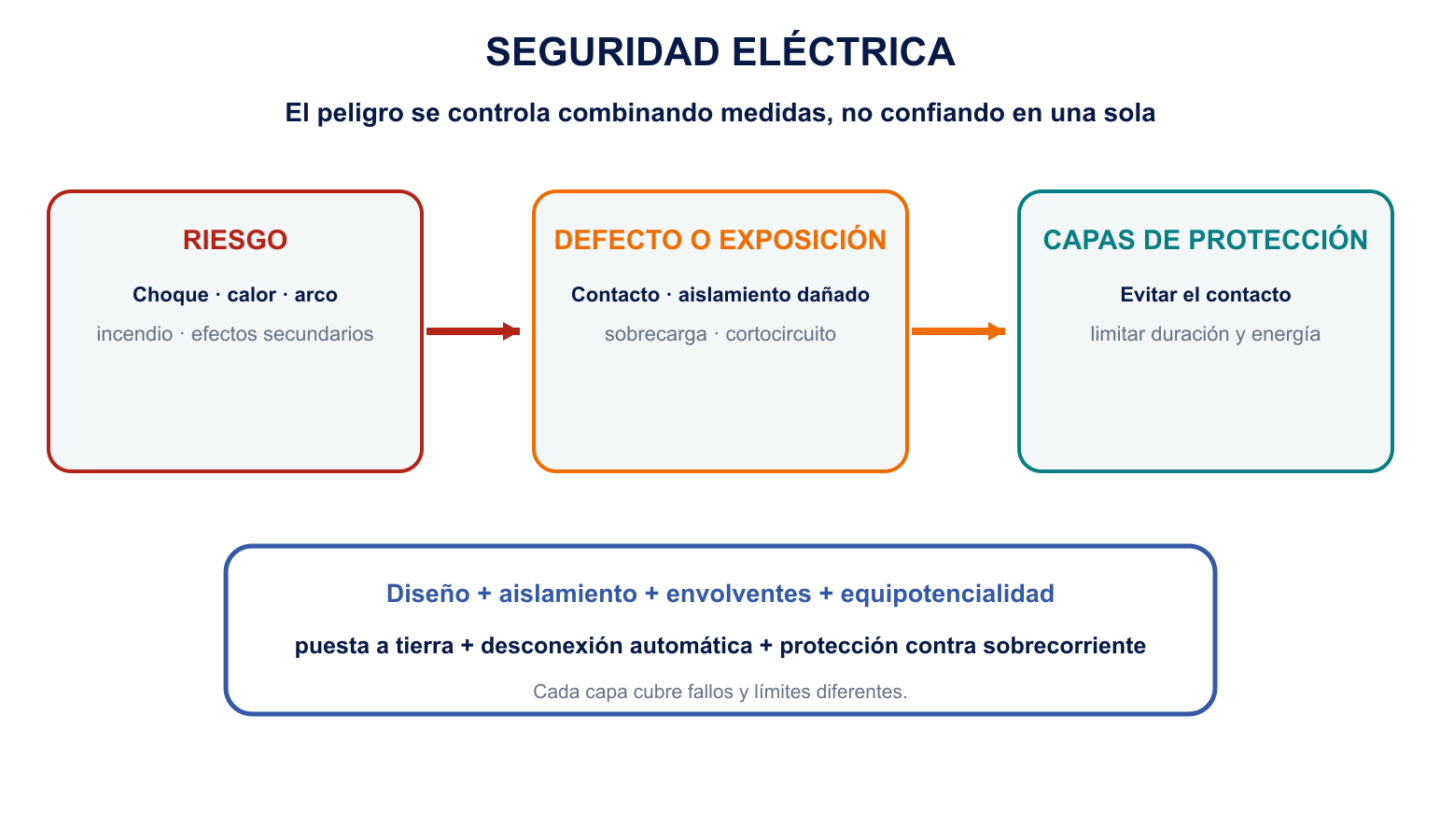

La seguridad eléctrica no consiste en confiar en un único aparato de protección. Consiste en evitar el contacto, limitar la posibilidad de que aparezcan tensiones peligrosas y desconectar con rapidez cuando se produce un defecto. Cada medida cubre una parte distinta del riesgo.

Para entender ese enfoque conviene relacionar varias ideas básicas. La tensión eléctrica puede impulsar cargas; la corriente eléctrica aparece cuando existe un camino cerrado; y la energía transferida puede producir efectos térmicos, mecánicos o fisiológicos. Por eso, hablar de peligro exige considerar el circuito completo y las condiciones de exposición.

Por qué la electricidad puede ser peligrosa

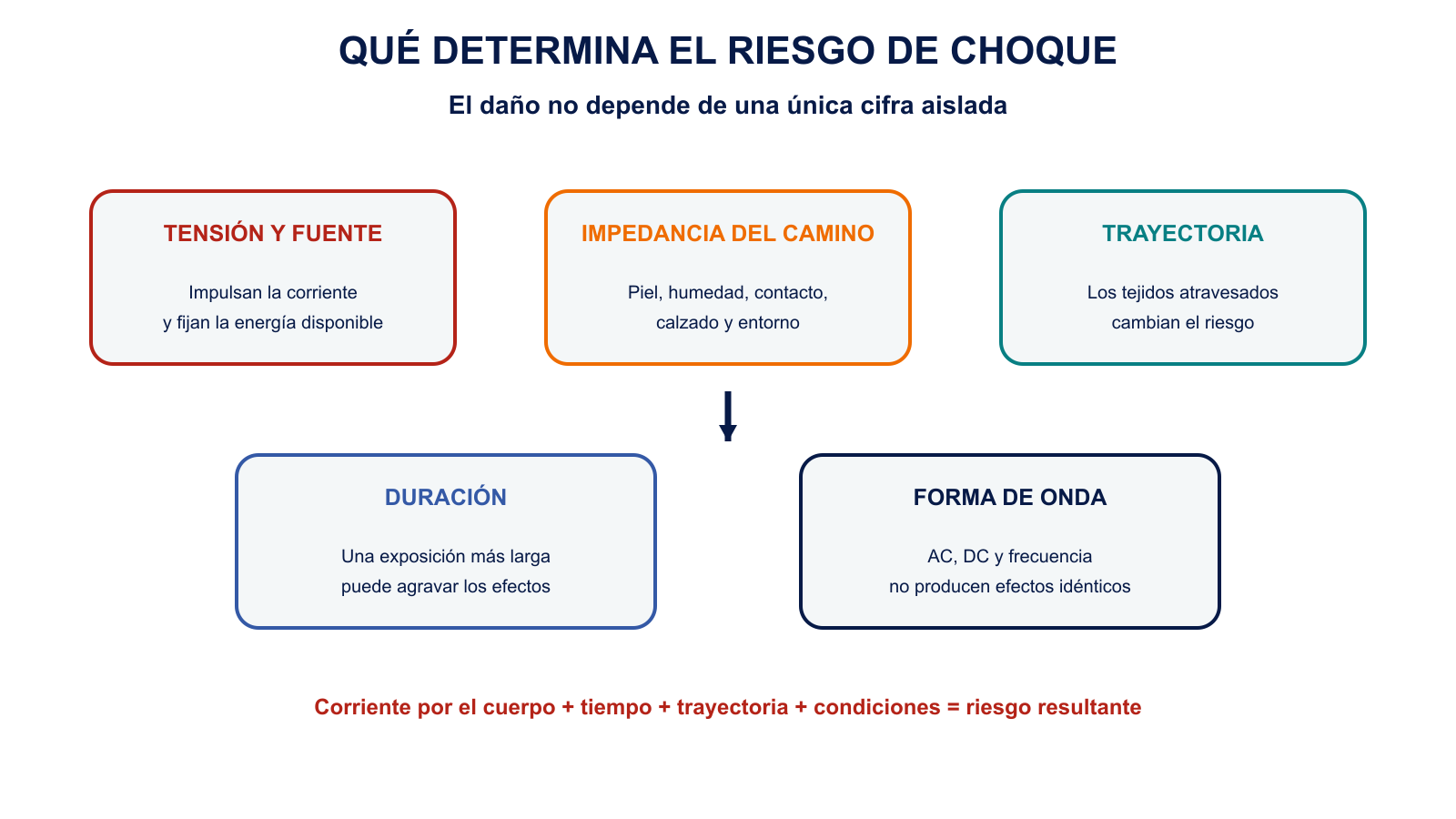

Un choque eléctrico ocurre cuando una corriente atraviesa el cuerpo. Sin embargo, el riesgo no queda definido por una sola cifra. Influyen la tensión y las características de la fuente, la impedancia total del camino, la superficie y el estado del contacto, la humedad, la trayectoria por el cuerpo, el tiempo de exposición y la forma de onda o la frecuencia.

De ahí que la frase «los voltios no matan, los amperios sí» sea una simplificación engañosa. La tensión es precisamente la que puede impulsar la corriente a través de la impedancia disponible. Además, la fuente debe ser capaz de suministrar energía y el cuerpo debe formar parte de un camino de retorno. Ninguno de estos factores debe analizarse de forma aislada.

La electricidad también puede causar quemaduras por contacto o por arco, incendios por calentamiento y accidentes secundarios, como una caída provocada por una reacción involuntaria. No existe, por tanto, un número universal que convierta cualquier situación en «segura» sin conocer el entorno y la instalación.

Contacto directo y contacto indirecto

Estas dos expresiones describen situaciones diferentes y ayudan a elegir las medidas de protección adecuadas:

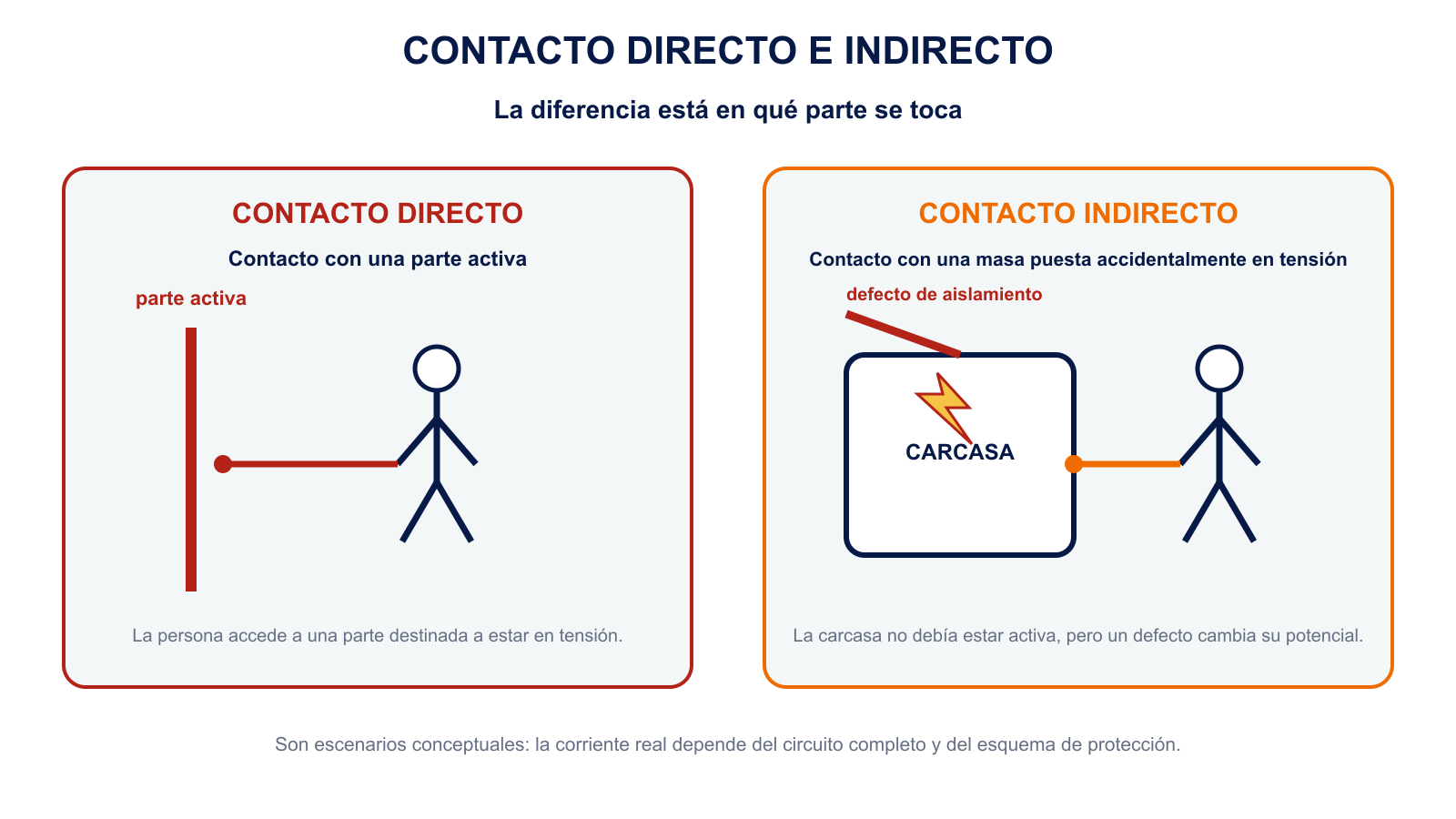

• Contacto directo: una persona entra en contacto con una parte activa, es decir, una parte destinada a estar en tensión durante el funcionamiento normal.
• Contacto indirecto: una persona toca una masa conductora accesible que normalmente no debería estar en tensión, pero que adquiere un potencial peligroso debido, por ejemplo, a un fallo de aislamiento.

La diferencia es importante. Una envolvente o una barrera busca impedir que se alcance una parte activa. En cambio, frente a un defecto que energiza una carcasa, el diseño debe controlar la tensión de contacto y lograr la desconexión automática en las condiciones previstas. La respuesta concreta depende del esquema de conexión a tierra y de cómo se hayan coordinado los conductores y las protecciones.

Defecto de aislamiento, sobrecarga y cortocircuito

No todos los fallos eléctricos son iguales. Un defecto de aislamiento crea un camino no previsto entre partes que deberían estar separadas. Puede originar una corriente de fuga o poner una masa a un potencial peligroso.

Una sobrecarga es una sobrecorriente que aparece en un circuito eléctricamente sano, por ejemplo al exigir a un conductor más intensidad de la prevista durante demasiado tiempo. Su consecuencia típica es el calentamiento. La relación P = I²R ayuda a comprender por qué un incremento de corriente puede elevar con rapidez las pérdidas térmicas en los conductores.

Un cortocircuito es una unión accidental de impedancia muy baja entre puntos que presentan una diferencia de potencial. La corriente puede crecer bruscamente y liberar mucha energía en poco tiempo. Por eso el diseño del circuito eléctrico, la sección de los conductores y el poder de corte de la protección forman parte del mismo problema.

Las capas de protección eléctrica

Una instalación segura combina medidas. No todas actúan ante el mismo fallo ni en el mismo momento:

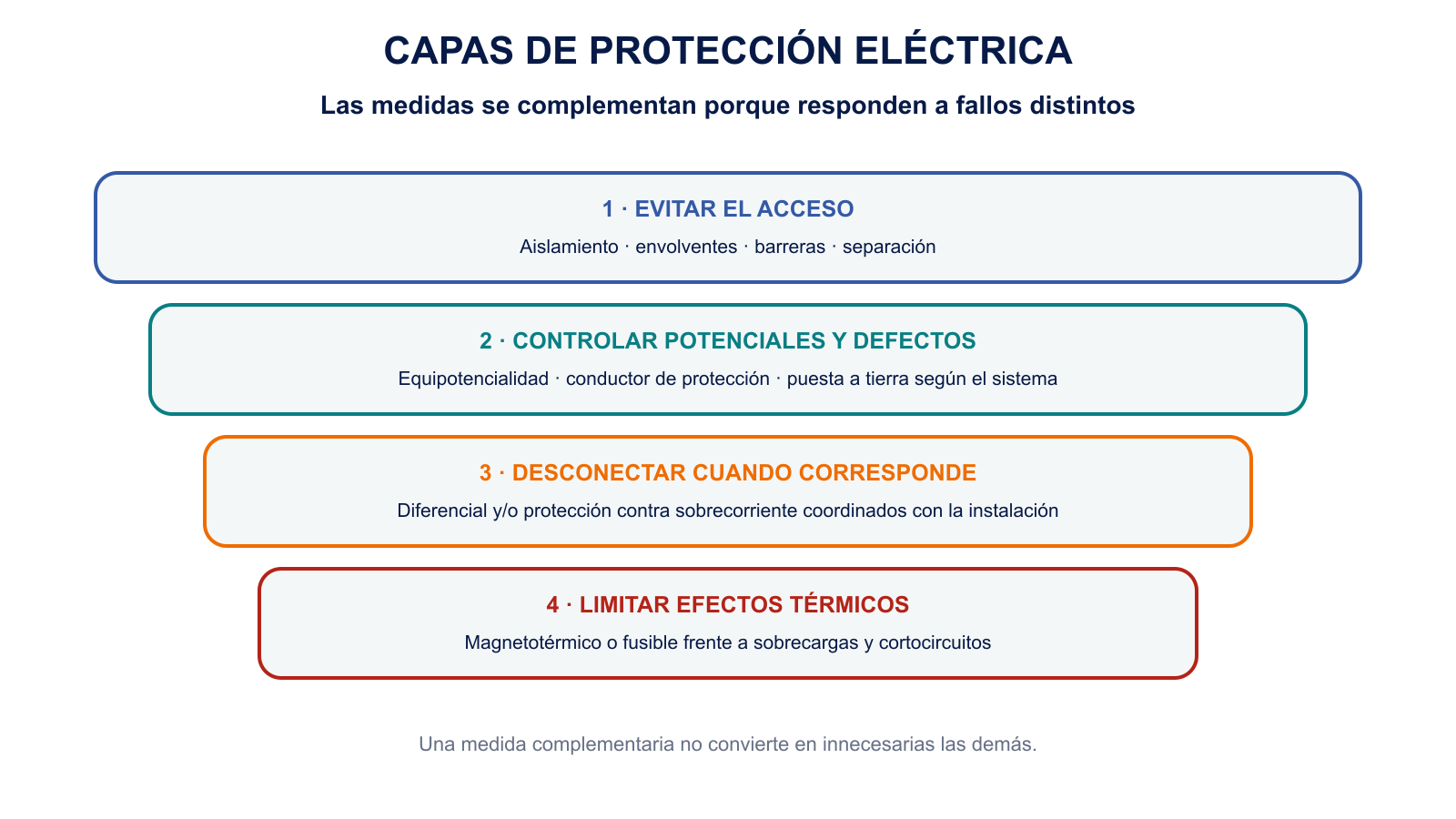

1. Evitar el acceso: aislamiento de las partes activas, envolventes, barreras, obstáculos o separación, según el caso.
2. Controlar potenciales y caminos de defecto: equipotencialidad, conductor de protección y puesta a tierra, coordinados con el esquema de la instalación.
3. Desconectar automáticamente: un dispositivo adecuado interrumpe la alimentación cuando se cumplen las condiciones de defecto previstas.
4. Limitar los efectos de las sobrecorrientes: fusibles o interruptores magnetotérmicos protegen conductores y circuitos frente a sobrecargas y cortocircuitos.

Esta lógica por capas explica por qué una protección complementaria no permite prescindir del aislamiento o de las envolventes. También explica por qué la respuesta a «¿qué dispositivo protege a la persona?» rara vez cabe en una sola palabra.

Tierra, diferencial, magnetotérmico y fusible: funciones distintas

Es frecuente atribuir a todos estos elementos la misma función, pero no son intercambiables:

• La puesta a tierra no es por sí sola un detector ni un interruptor. Participa en el control de potenciales y en el camino de las corrientes de defecto, de acuerdo con el esquema de conexión a tierra.
• El interruptor diferencial compara las corrientes de los conductores activos y puede abrir el circuito cuando detecta una corriente residual superior a su umbral. No limita una sobrecarga y no sustituye las medidas básicas contra el contacto directo.
• El interruptor magnetotérmico actúa frente a sobrecargas y cortocircuitos. Su misión principal es proteger la instalación y los conductores; no es un detector general de fugas pequeñas a tierra.
• El fusible también protege frente a sobrecorrientes, pero su elemento se funde y debe sustituirse después de actuar.

La coordinación correcta depende de la instalación real. Por ejemplo, un defecto de aislamiento en una carcasa metálica no conduce a una respuesta idéntica en todos los esquemas: importan el conductor de protección, las impedancias del bucle de defecto, la puesta a tierra y el dispositivo que debe efectuar la desconexión.

Escenario conceptual: una carcasa metálica queda en tensión

El fallo inicial es una pérdida de aislamiento. La carcasa, que normalmente no es una parte activa, pasa a ser peligrosa. La protección no depende de «la tierra» como elemento aislado: intervienen la unión de protección, el esquema de conexión a tierra y la desconexión automática prevista. Un diferencial puede formar parte de esa respuesta, pero no reemplaza el aislamiento ni justifica tocar o manipular el equipo.

Qué exige el marco español

En España, el Reglamento Electrotécnico para Baja Tensión distingue la protección contra contactos directos de la protección contra contactos indirectos. Su ITC-BT-24 contempla medidas como el aislamiento, las barreras o envolventes y la desconexión automática. También deja claro que el uso de dispositivos diferenciales como protección complementaria frente al contacto directo no constituye, por sí solo, una medida completa.

En el ámbito laboral, el Real Decreto 614/2001 exige evaluar el riesgo eléctrico y establece como criterio general que los trabajos con riesgo eléctrico se realicen sin tensión, salvo las excepciones y condiciones que la propia norma regula. Trabajar en tensión requiere procedimientos, equipos y personal cualificado; no es una práctica que deba improvisarse a partir de un tutorial.

Errores habituales al hablar de seguridad eléctrica

• «Si hay diferencial, se puede tocar un conductor». Falso. El diferencial es una medida de protección, no una autorización de contacto.
• «La toma de tierra corta la corriente». No necesariamente. La tierra no abre contactos; contribuye a crear las condiciones para controlar potenciales y provocar la actuación de la protección adecuada.
• «El magnetotérmico protege de cualquier descarga». No. Está diseñado para sobrecorrientes y puede no detectar una corriente peligrosa para una persona pero pequeña respecto a la intensidad nominal del circuito.
• «Bajar un interruptor basta para intervenir». Una intervención profesional exige procedimientos de consignación, verificación de ausencia de tensión y control del entorno acordes con el trabajo y la normativa aplicable.

Una idea para recordar

La seguridad eléctrica funciona como una cadena: prevenir el acceso, limitar la probabilidad de un defecto, conducir y controlar sus efectos y desconectar dentro de las condiciones previstas. Si una capa falla, las demás reducen la posibilidad de que el defecto termine en daño.

La primera pieza que estudiaremos con detalle es la toma de tierra: qué función cumple, qué no puede hacer por sí sola y por qué debe coordinarse con el resto de la instalación.
