Osciloscopio: qué es, qué mide y cómo interpretar la pantalla

Nivel intermedio · Conceptual

Un osciloscopio no se limita a mostrar un número: dibuja cómo cambia una tensión a lo largo del tiempo. Esa representación permite distinguir una señal estable de un pulso breve, medir su amplitud y conocer cuánto tarda en repetirse. Antes de tocar muchos controles, basta con dominar dos ideas: el eje vertical representa tensión y el horizontal representa tiempo.

Qué es un osciloscopio y qué mide realmente

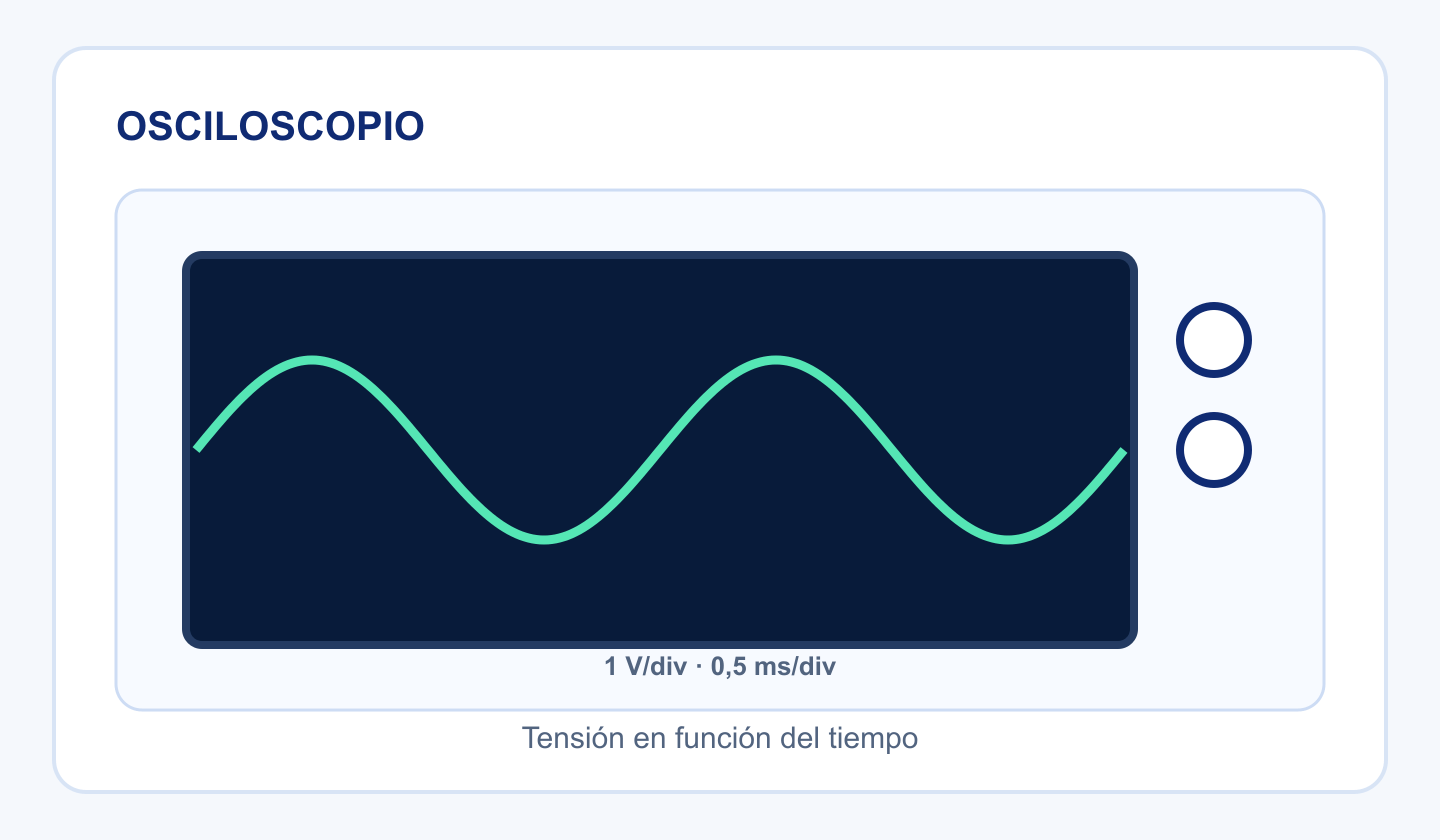

Un osciloscopio es un instrumento que adquiere una tensión respecto a una referencia y la representa frente al tiempo. En un equipo digital, el sistema vertical adapta la señal a su convertidor analógico-digital; el sistema horizontal asigna un instante a cada muestra, y el sistema de disparo decide cómo alinear la adquisición.

Su magnitud de entrada habitual es la tensión. Puede mostrarse corriente cuando se utiliza una sonda de corriente, una pinza compatible o la caída sobre un shunt, pero entonces otro elemento convierte la corriente en una señal interpretable. No es correcto decir que una entrada convencional “mide corriente directamente”.

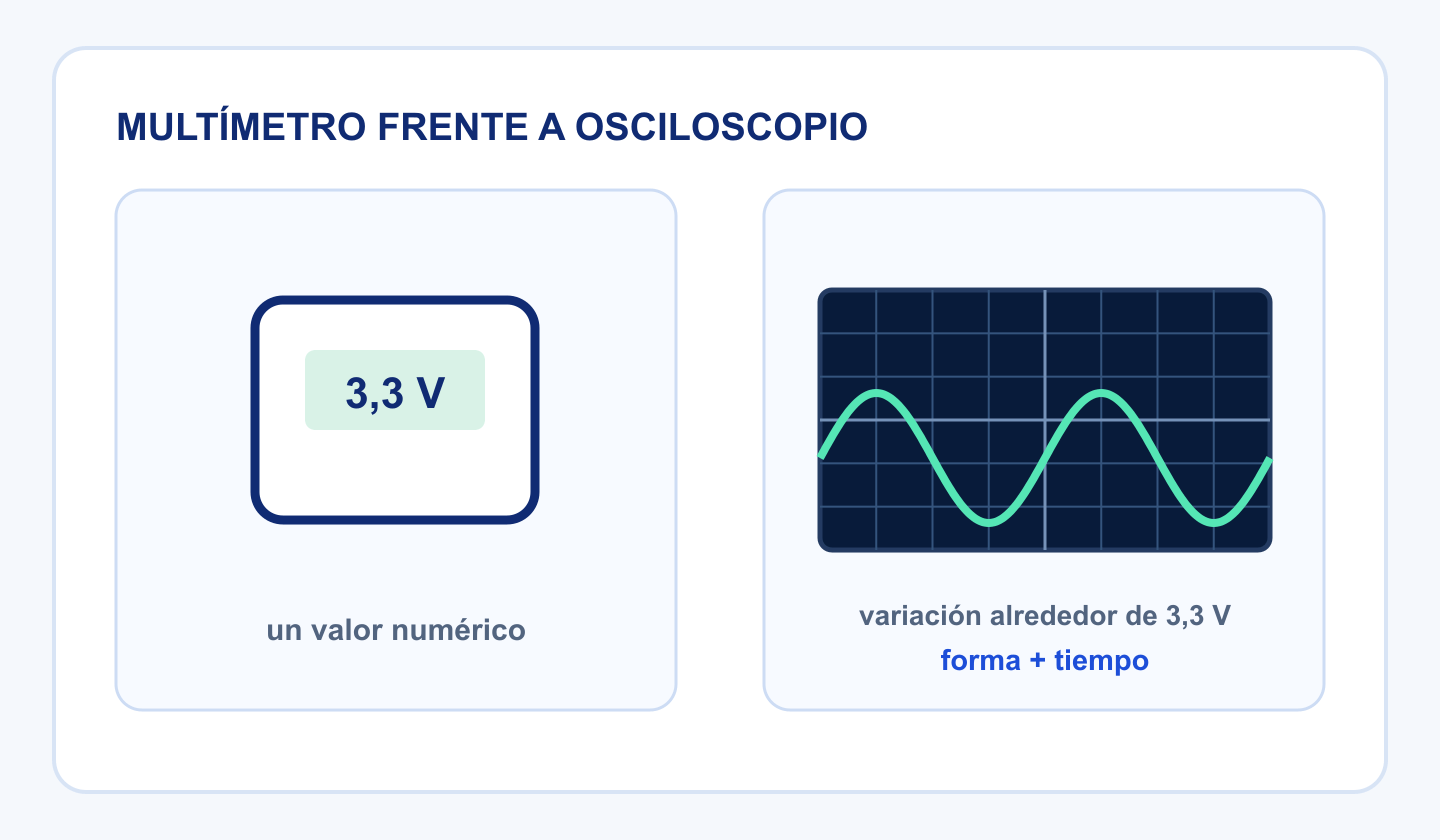

Un multímetro digital suele responder con un valor numérico. El osciloscopio revela la forma. Una señal puede tener 0 V de media y oscilar entre +5 V y −5 V; el cero medio no describe sus picos ni su evolución. Si necesitas repasar una senoide, consulta frecuencia, periodo y onda senoidal.

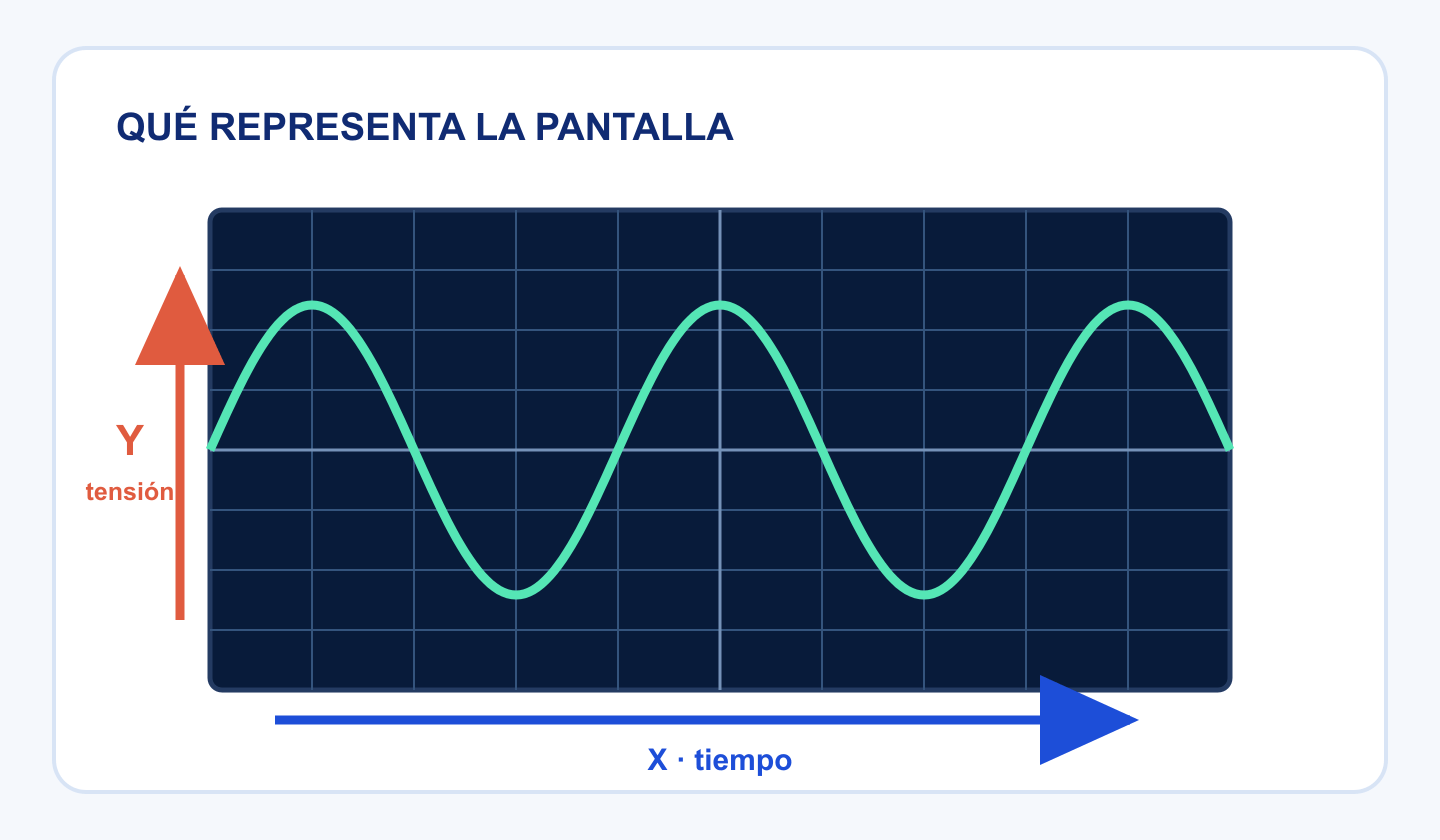

Qué representa la pantalla

Eje vertical: tensión

El eje Y indica la tensión respecto a la referencia de 0 V del canal. Subir en la pantalla representa una tensión más positiva y bajar, una más negativa, siempre según la escala y posición configuradas. La posición vertical desplaza la traza en pantalla, pero por sí sola no modifica la señal del circuito.

Eje horizontal: tiempo

El eje X ordena las muestras temporalmente. Hacia la derecha avanza el tiempo. La posición horizontal permite situar el punto de disparo o la zona observada, pero no cambia la frecuencia de la fuente. En una retícula de diez divisiones, 1 ms/div representa 10 ms de anchura total.

Qué significa V/div

V/div es el factor de escala vertical: indica cuántos voltios corresponde a cada división principal. No puede interpretarse una altura sin leerlo. Cuatro divisiones no significan automáticamente 4 V; con 2 V/div significan 8 V, y con 500 mV/div significan 2 V.

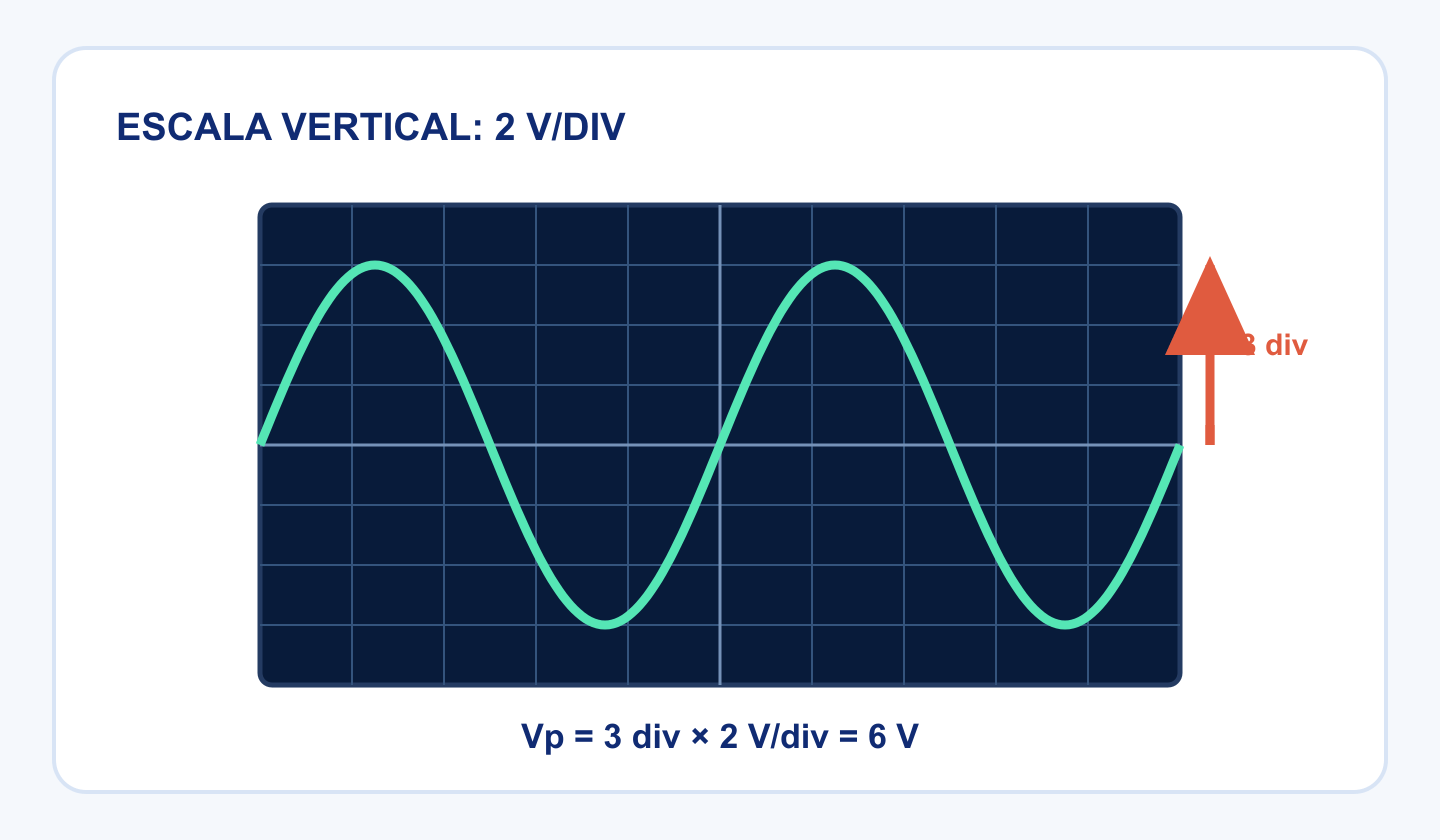

Ejemplo: con 2 V/div, el pico queda tres divisiones por encima de la referencia central. Por tanto:

Vp = 3 div × 2 V/div = 6 V.

El factor de la sonda también forma parte de la escala. Con una sonda ×10, el osciloscopio debe estar configurado con el mismo factor para mostrar el valor real automáticamente; si no, la indicación puede quedar multiplicada o dividida por diez. La elección y compensación se desarrolla en la guía de sondas, escalas y disparo del osciloscopio.

Qué significa s/div

La base de tiempos indica cuánto dura cada división horizontal. Puede aparecer como s/div, ms/div o µs/div. No es una frecuencia: es tiempo por división.

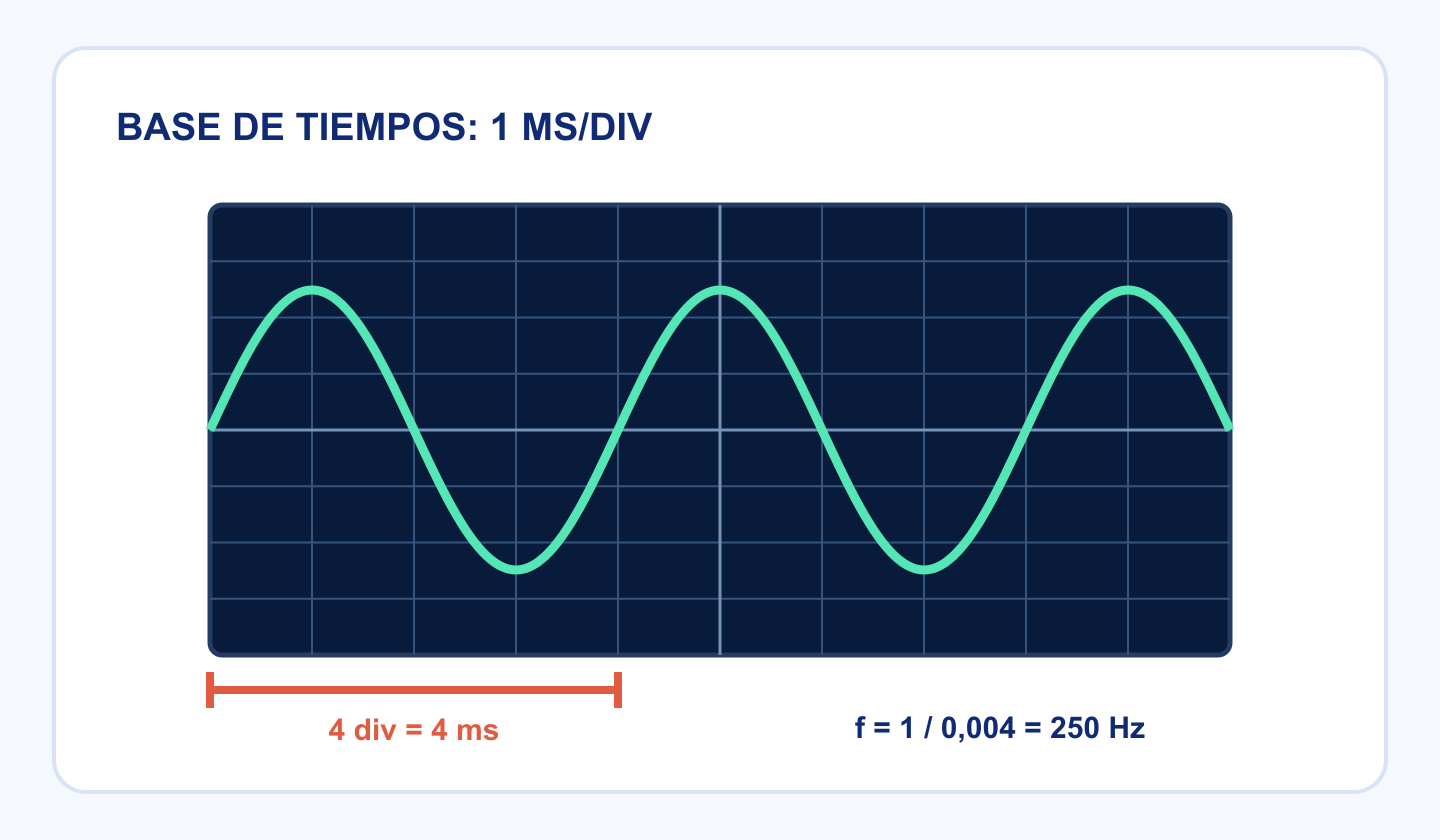

Con 1 ms/div, si un ciclo ocupa cuatro divisiones:

T = 4 div × 1 ms/div = 4 ms = 0,004 s.

f = 1/T = 1/0,004 = 250 Hz.

Cómo medir amplitud, Vp y Vpp

El valor pico, Vp, es la distancia desde el nivel central de una señal simétrica hasta uno de sus extremos. El valor pico a pico se calcula siempre como Vpp = Vmax − Vmin. Esta definición funciona aunque la onda no esté centrada en 0 V.

Para una senoide simétrica con Vp = 5 V, Vpp = 10 V. Su valor eficaz es Vrms = Vp/√2 ≈ 3,54 V, pero esa relación solo vale para una senoide ideal. El artículo sobre valor RMS desarrolla su significado energético y la definición general.

Si Vmax = +3 V y Vmin = −2 V, entonces Vpp = 3 − (−2) = 5 V. No sería correcto asumir 6 Vpp, porque la señal no es simétrica respecto a cero.

Cómo interpretar una señal con offset

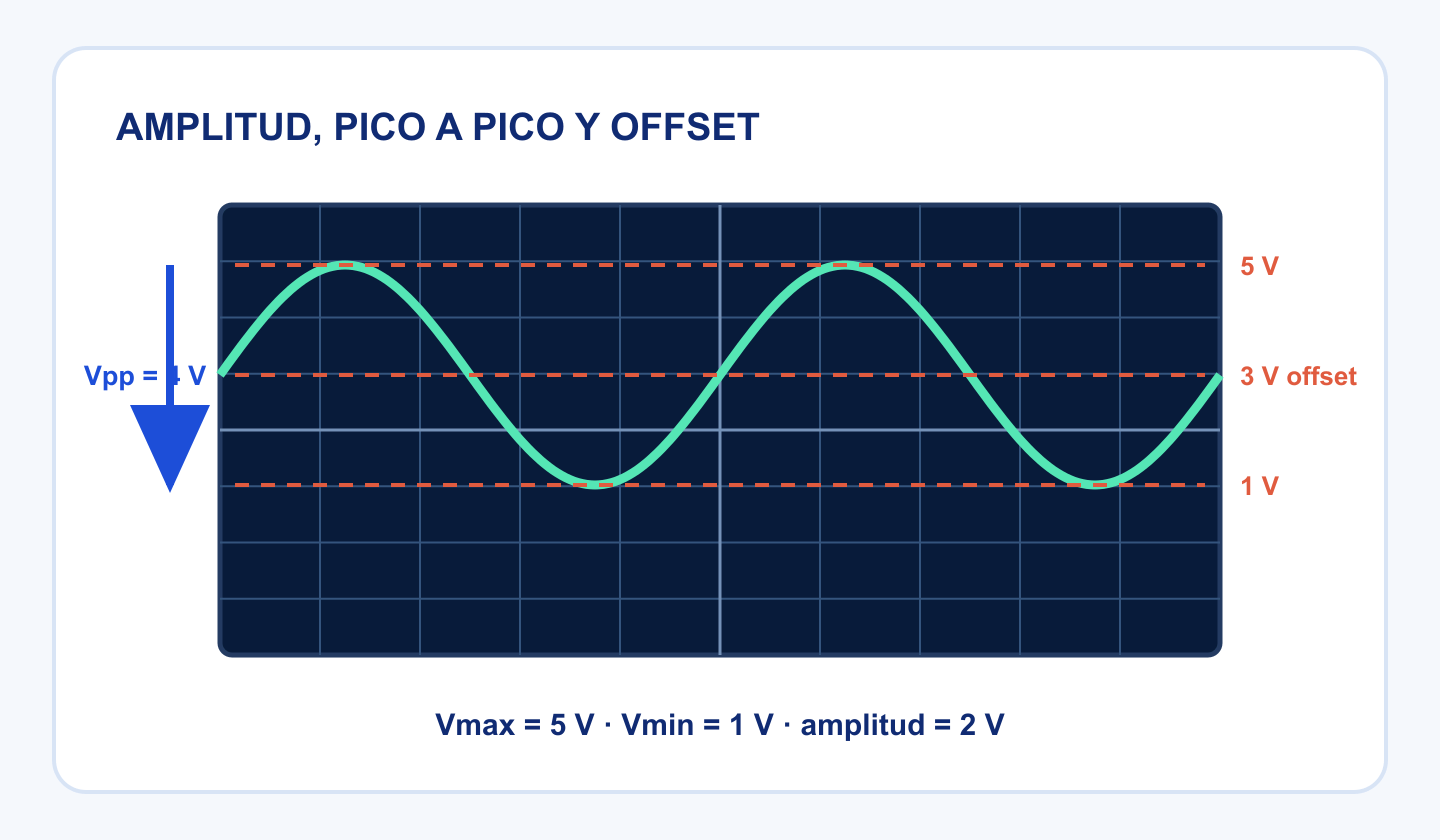

El offset DC desplaza el nivel central de una señal sin cambiar necesariamente su amplitud. Considera una senoide de 2 V de pico centrada en +3 V: alcanza un máximo de 5 V y un mínimo de 1 V. Su Vpp es 4 V y su offset es +3 V.

Offset y amplitud describen propiedades diferentes. Mover la posición vertical de la traza tampoco cambia el offset eléctrico adquirido: solo cambia dónde lo vemos, salvo que el instrumento aplique una función de offset real especificada.

Cómo medir periodo y frecuencia

El periodo es la separación temporal entre dos puntos equivalentes consecutivos: por ejemplo, de un pico al siguiente o de un cruce ascendente al siguiente. Se cuentan divisiones horizontales, se multiplican por el tiempo por división y se convierte el resultado a segundos antes de usar f = 1/T.

Las unidades ayudan a evitar errores: 1 ms = 0,001 s; 1 µs = 0,000001 s. Una frecuencia de 1 kHz equivale a 1.000 Hz, y 1 MHz a 1.000.000 Hz. Los cursores permiten medir diferencias de tensión y tiempo, y muchos equipos calculan automáticamente frecuencia, Vpp o RMS. Aun así, comprender la retícula permite detectar una escala o medida automática incoherente.

Qué hace el trigger

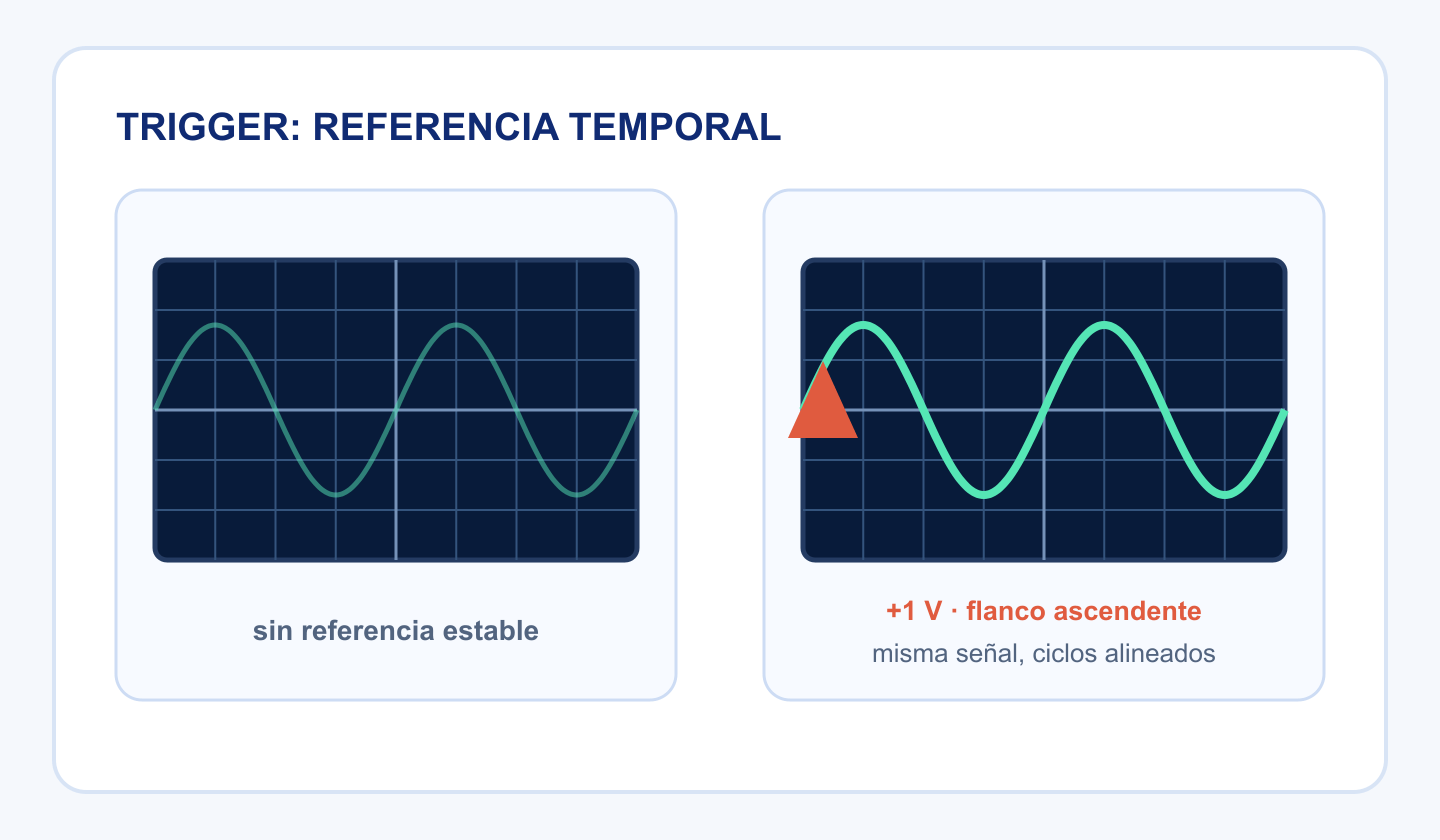

El trigger define una condición temporal repetible para organizar adquisiciones. En una senoide puede configurarse, por ejemplo, un nivel de +1 V y flanco ascendente. El instrumento alinea cada adquisición cuando la señal cruza ese nivel subiendo. Así los ciclos aparecen en el mismo lugar.

Sin un disparo adecuado, adquisiciones sucesivas pueden comenzar en fases distintas y la traza parece desplazarse o perder estabilidad. El trigger no altera la señal física; cambia la referencia con la que el osciloscopio captura o presenta los datos. Un flanco ascendente cruza el nivel hacia tensiones mayores y uno descendente, hacia tensiones menores.

AutoSet puede ofrecer una primera visualización útil, pero no garantiza que escala, acoplamiento o disparo sean los adecuados para la pregunta. Los modos avanzados de trigger se reservan para la guía siguiente.

AC coupling y DC coupling

Con DC coupling, el canal conserva la componente continua y la variación superpuesta: permite ver el nivel absoluto y la forma. Con AC coupling, un condensador en la ruta de entrada bloquea la componente DC para destacar variaciones alrededor de cero. No “convierte la señal en AC” y también puede atenuar cambios muy lentos; su frecuencia de corte depende del instrumento y de la configuración.

Cómo interpretar una señal senoidal

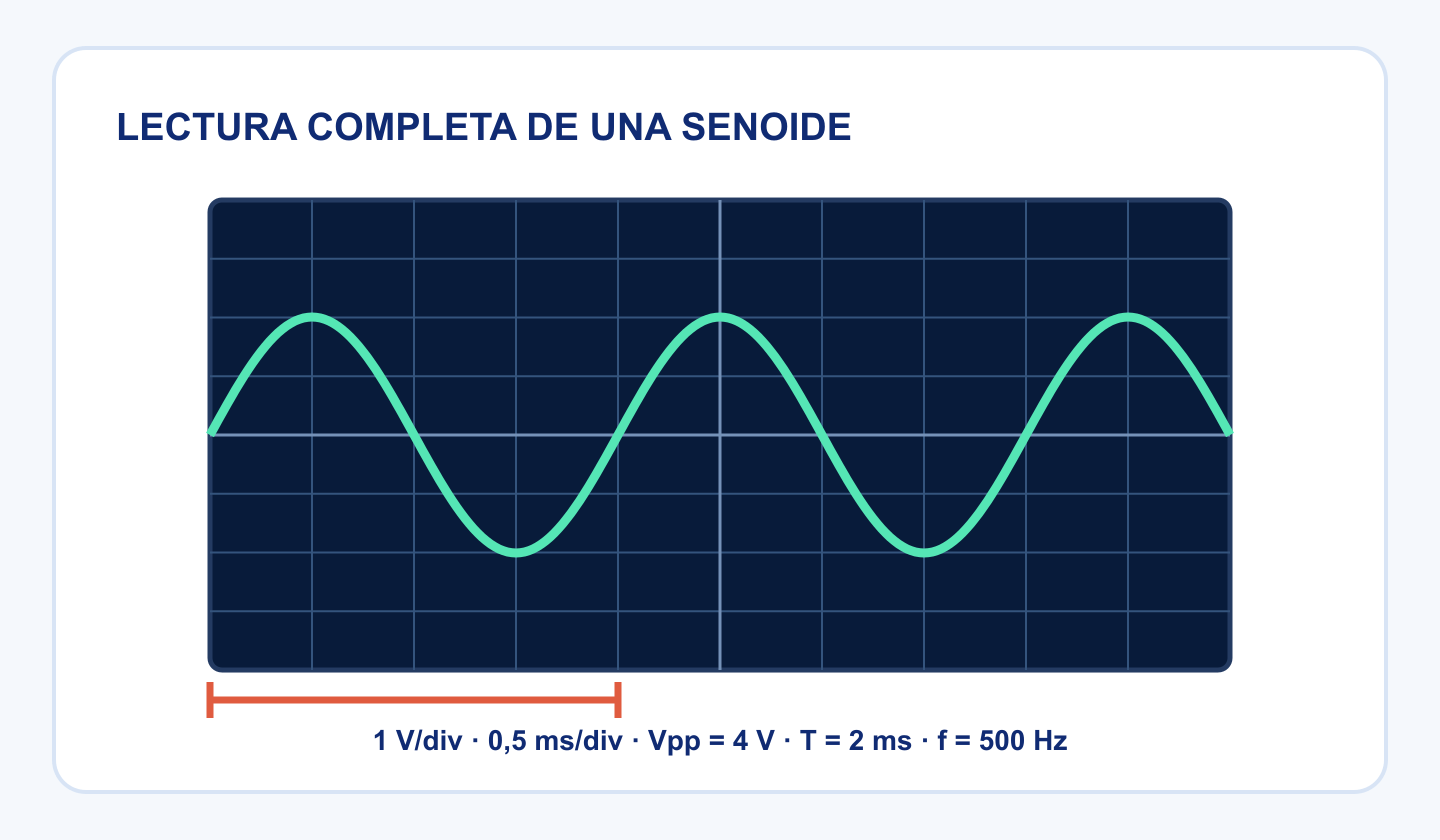

En el ejemplo completo, la escala vertical es 1 V/div y la onda ocupa cuatro divisiones pico a pico: Vpp = 4 V y, al ser simétrica, Vp = 2 V. La base de tiempos es 0,5 ms/div y un periodo ocupa cuatro divisiones: T = 2 ms y f = 500 Hz. Para esta senoide ideal, Vrms ≈ 2/√2 = 1,414 V.

Cómo interpretar una señal cuadrada

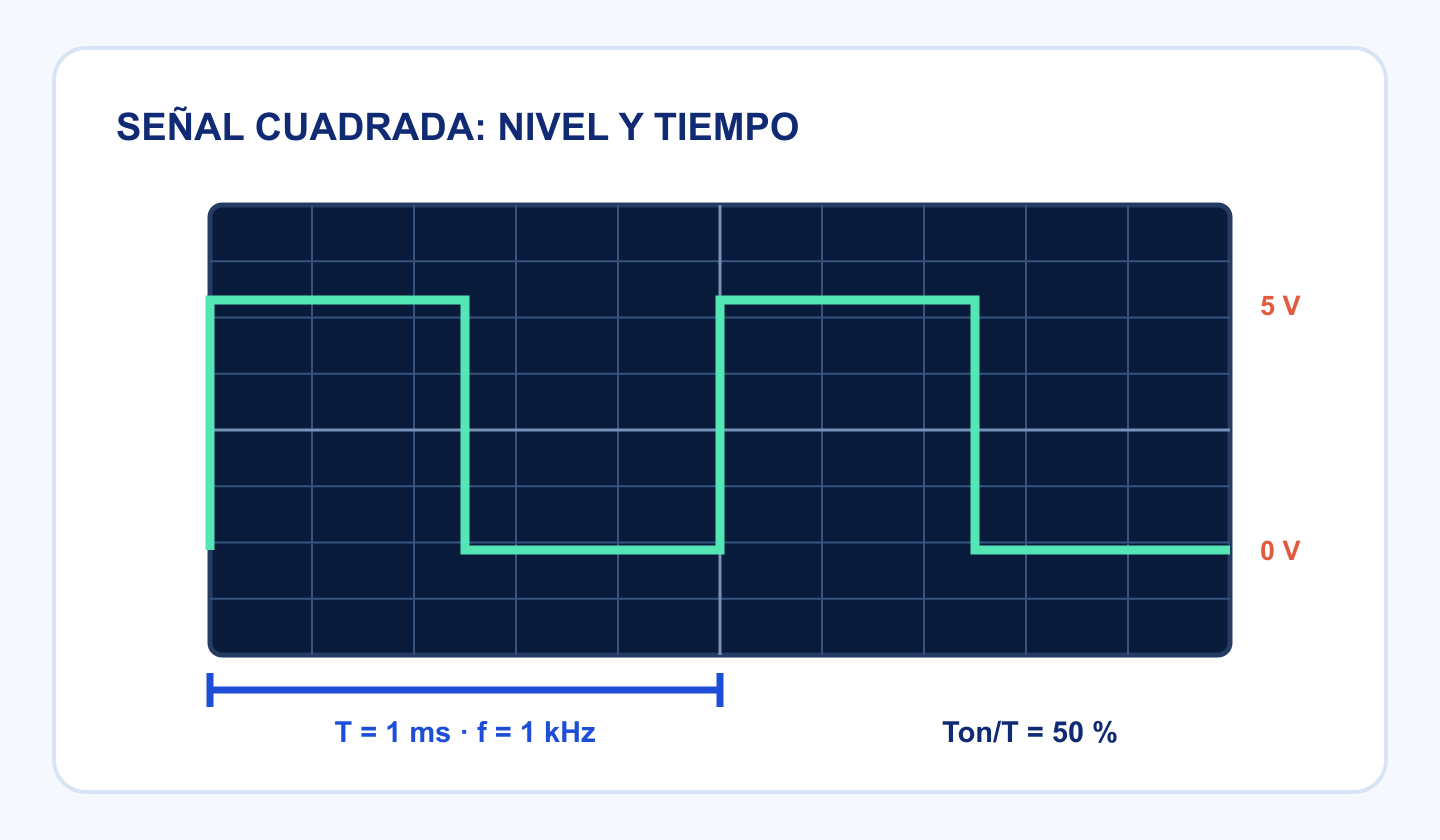

Una onda cuadrada permite leer nivel alto, nivel bajo, periodo y tiempo activo. En el ejemplo, cambia entre 0 V y 5 V, tiene T = 1 ms y, por tanto, f = 1 kHz. Si permanece alta durante la mitad del periodo, su ciclo de trabajo es 50 %.

En general, duty = Ton/T × 100 %. Si Ton = 2 ms y T = 5 ms, duty = 40 %. Los flancos reales no son instantáneos; su tiempo de subida puede ser importante, pero medirlo bien exige ancho de banda y sonda adecuados.

Ancho de banda y resolución vertical

El ancho de banda describe el intervalo de frecuencia que el sistema puede reproducir dentro de un criterio especificado. Una señal cercana al límite puede aparecer atenuada o con flancos redondeados. No existe una regla universal única de “cinco veces la frecuencia”: la elección depende de la precisión buscada, los armónicos relevantes, el tiempo de subida, la sonda y la respuesta completa del sistema.

La resolución vertical del convertidor es finita y se expresa en bits: 8, 10 o 12 bits son ejemplos, no categorías absolutas de calidad. Ruido, ganancia, frecuencia y procesamiento también influyen. Llenar una parte útil de la pantalla sin recortar la señal suele aprovechar mejor el rango vertical que dejar una traza diminuta.

Muestreo y aliasing

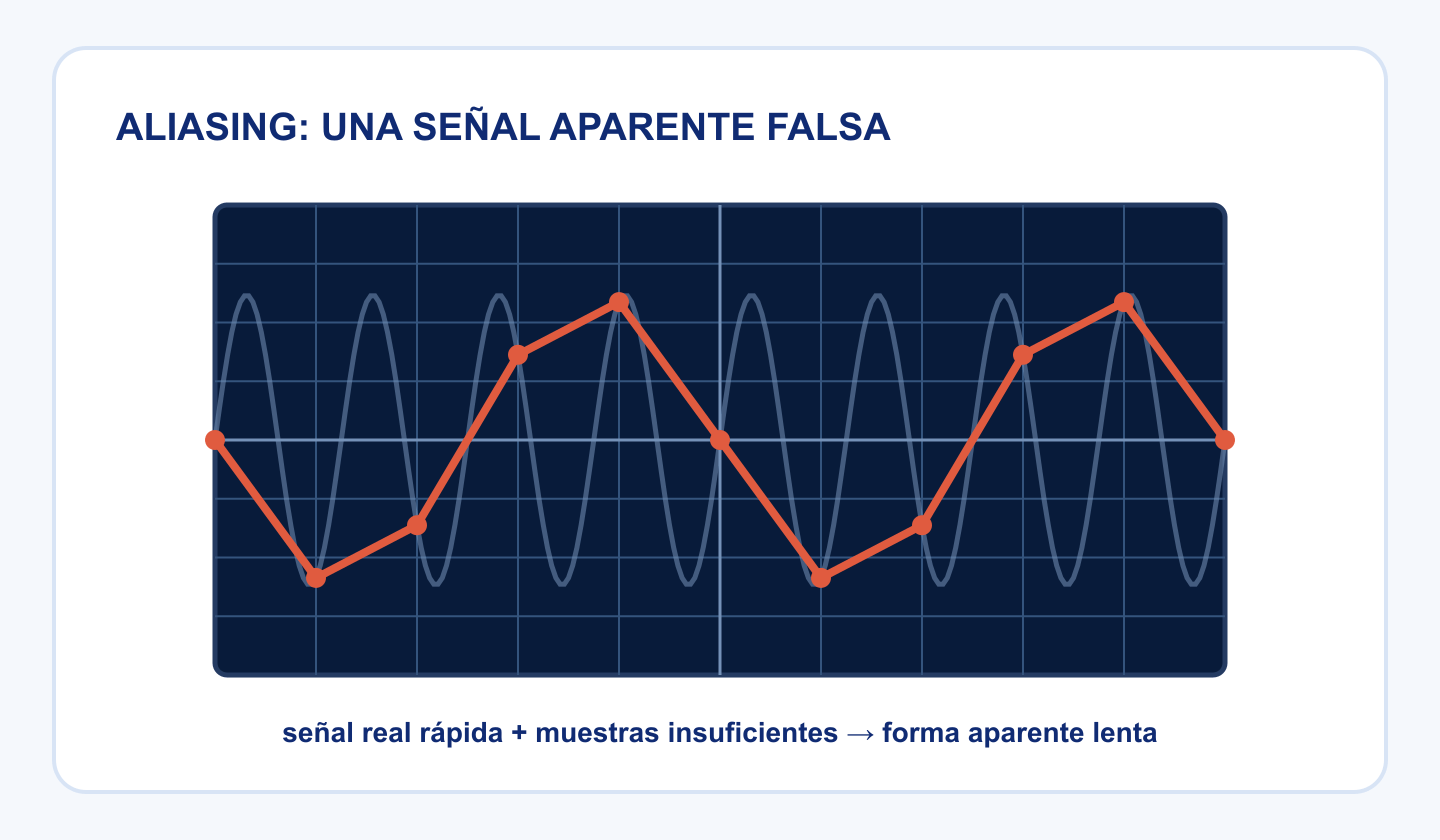

Un osciloscopio digital toma muestras discretas. Si son demasiado escasas, puede construir una forma aparente incorrecta: una señal rápida puede parecer más lenta o inestable. Eso es aliasing. Cambiar la base de tiempos puede modificar la tasa efectiva y revelar que la primera interpretación era falsa.

El criterio de Nyquist establece un mínimo teórico de más de dos muestras por ciclo para una componente limitada en banda, pero 2× no garantiza una visualización fiel de una forma de onda. Una onda cuadrada contiene componentes mucho más rápidas que su frecuencia de repetición. Para verla con detalle hacen falta margen de muestreo, ancho de banda y memoria suficientes.

Por qué la masa de la sonda importa

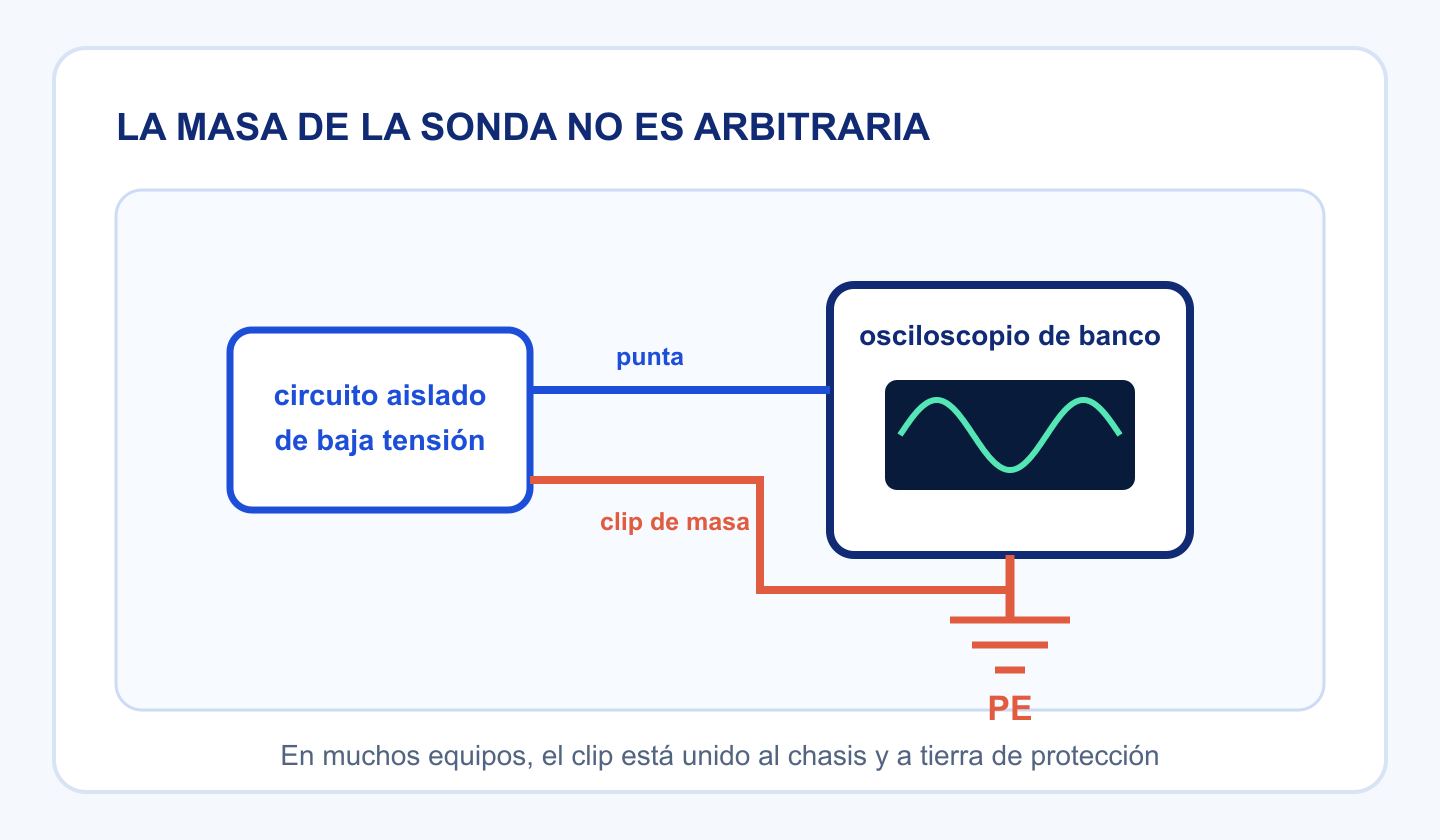

Esta es la precaución esencial. En muchos osciloscopios de banco, la carcasa exterior del conector y el clip de masa de una sonda pasiva están conectados al chasis y a tierra de protección, PE. El clip no es una referencia flotante que pueda unirse a cualquier punto.

Conectarlo a un nodo que no está al potencial de tierra puede crear un camino de baja impedancia hacia PE, causar un cortocircuito, dañar el circuito o el equipo y generar riesgo eléctrico. No se debe anular la tierra de protección, usar adaptadores para eliminarla ni “flotar” el osciloscopio.

No todos los instrumentos tienen la misma arquitectura: equipos portátiles, aislados, USB o entradas diferenciales pueden comportarse de otra forma. Para medir entre puntos sin una referencia común puede ser necesaria una sonda diferencial y una instrumentación adecuadas. Eso no autoriza a improvisar; se consulta la documentación del conjunto completo.

Todos los ejemplos prácticos de este artículo pueden realizarse con un generador apropiado, una salida de calibración documentada o un circuito aislado de baja tensión. No contiene ningún procedimiento para medir red eléctrica, cuadros, convertidores conectados a red ni sistemas de alta energía.

Sondas, impedancia y carga del circuito

Una sonda ×10 atenúa la tensión antes de la entrada y, en muchos casos, reduce la carga y amplía el rango o ancho de banda frente a ×1. No es una ventaja universal: hay que comprobar límites y compatibilidad. Si el instrumento no reconoce la atenuación, el factor debe configurarse manualmente.

Muchos osciloscopios ofrecen una entrada de aproximadamente 1 MΩ para sondas pasivas; otros incluyen 50 Ω. No son intercambiables sin considerar la fuente y la sonda. La entrada añade resistencia y capacitancia al circuito, por lo que puede alterar especialmente nodos de alta impedancia o señales rápidas. Medir siempre implica interacción.

Osciloscopio frente a multímetro

Ejemplo didáctico de lectura paso a paso

Imaginemos una salida senoidal aislada de un generador de funciones, configurada aproximadamente a 1 kHz, 2 Vpp y offset 0 V. Este ejemplo no requiere tocar una instalación eléctrica: la señal procede de un equipo y una salida adecuados para trabajo didáctico de baja tensión.

1. Se identifica la referencia del generador y se comprueba que es compatible con la referencia del osciloscopio.
2. Se confirma el canal, el acoplamiento DC y el factor de sonda mostrado por el instrumento.
3. Se ajusta V/div hasta que la onda utilice varias divisiones sin quedar recortada.
4. Se ajusta s/div para ver varios ciclos y poder medir uno completo.
5. Se elige un trigger sencillo de flanco dentro de la amplitud de la señal.
6. Se cuentan las divisiones verticales y horizontales antes de consultar las medidas automáticas.

Si la onda ocupa dos divisiones pico a pico con 1 V/div, el resultado manual es 2 Vpp. Si cada ciclo ocupa dos divisiones con 0,5 ms/div, T = 1 ms y f = 1 kHz. Las lecturas automáticas deberían ser compatibles con esos valores dentro de la precisión, resolución y estabilidad del conjunto. Una discrepancia grande obliga a revisar escalas, factor de sonda, acoplamiento, trigger o calidad de la adquisición.

Leer primero la retícula y después los números automáticos

Muchos osciloscopios actuales muestran directamente Vpp, frecuencia, RMS, duty cycle y otros parámetros. Esas funciones ahorran tiempo, pero dependen de que el instrumento identifique correctamente ciclos, niveles y cruces. Ruido, recorte, una ventana temporal inadecuada o una señal aliasada pueden producir un número plausible pero equivocado.

La retícula funciona como comprobación independiente. Si la pantalla indica 500 Hz pero un periodo ocupa cuatro divisiones de 0,5 ms/div, ambos resultados coinciden: T = 2 ms y f = 500 Hz. Si no coinciden, no se elige el número más conveniente; se investiga la configuración. Los cursores ofrecen una ayuda intermedia porque permiten marcar dos posiciones y leer ΔV o Δt sin perder de vista la forma de onda.

Una medida RMS calculada por el osciloscopio tampoco debe interpretarse sin saber sobre qué intervalo y señal se ha realizado. El instrumento puede calcularla con muestras, pero los algoritmos, la ventana y el ancho de banda dependen del modelo. La pantalla aporta datos; el lector aporta el contexto físico.

Qué puede cambiar la forma observada

Una forma de onda inesperada no implica automáticamente que el circuito genere esa forma. El propio sistema de medida tiene límites. Una sonda mal adaptada puede cargar el nodo; un ancho de banda insuficiente redondea flancos; una tasa de muestreo baja puede crear aliasing; el acoplamiento AC puede ocultar el nivel DC y alterar variaciones lentas.

También hay diferencias entre desplazar y escalar. Cambiar V/div o la posición vertical modifica la representación, no la fuente. Cambiar s/div modifica la ventana temporal y puede hacer visible más o menos detalle, no altera el periodo real. El trigger solo decide dónde alinear la adquisición. Separar “lo que cambia en pantalla” de “lo que cambia en el circuito” evita gran parte de los errores iniciales.

Resumen práctico

• El osciloscopio muestra tensión respecto a una referencia a lo largo del tiempo.
• Una medida manual exige multiplicar divisiones por V/div o s/div.
• Vpp siempre es Vmax − Vmin; el offset sitúa el centro respecto a 0 V.
• El periodo se mide entre puntos equivalentes y la frecuencia es su inversa.
• El trigger estabiliza la presentación, pero no modifica la señal.
• AC coupling bloquea DC; DC coupling conserva la componente continua y la variable.
• Ancho de banda, muestreo, resolución y sonda limitan lo que puede verse.
• La masa de muchos equipos de banco está conectada a PE y no debe tratarse como flotante.

Errores frecuentes al leer un osciloscopio

Checklist para interpretar la pantalla

1. ¿Qué canal y qué magnitud estoy observando?
2. ¿Cuál es la escala V/div?
3. ¿Cuál es la base de tiempos s/div?
4. ¿Coincide el factor de sonda?
5. ¿Dónde está la referencia de 0 V?
6. ¿El canal usa acoplamiento DC o AC?
7. ¿Qué nivel y flanco de trigger se han elegido?
8. ¿La señal cabe en la pantalla sin recorte?
9. ¿La frecuencia y los flancos están dentro del ancho de banda?
10. ¿La tasa de muestreo evita una forma aparente falsa?

Fuentes técnicas y siguiente paso

La explicación se ha contrastado con los fundamentos de Tektronix sobre el funcionamiento del osciloscopio, sus sistemas vertical, horizontal y de trigger, la guía de Rohde & Schwarz sobre operación, muestreo y aliasing y la nota de Keysight sobre referencia a tierra y medida diferencial.

La configuración práctica de sondas, escalas y disparo amplía este modelo. La lectura correcta parte siempre de tensión en Y, tiempo en X, una referencia eléctrica conocida y límites de adquisición que no pueden ignorarse.
