Transformador eléctrico: qué es, cómo funciona y para qué sirve

Nivel intermedio · Conceptual

Un transformador eléctrico permite transferir energía entre dos circuitos mediante un campo magnético variable. Puede elevar o reducir una tensión alterna, proporcionar aislamiento entre circuitos o adaptar magnitudes a una aplicación concreta. Sin embargo, decir que «cambia el voltaje» se queda corto: lo importante es comprender la cadena física que hace posible ese cambio.

En un transformador convencional, una tensión alterna aplicada a un devanado origina una corriente magnetizante y un flujo variable en el núcleo. Ese flujo enlaza otro devanado e induce en él una tensión. La energía no atraviesa un cable que una ambos lados; se transfiere por acoplamiento electromagnético.

Esta visión general permitirá distinguir las partes del transformador, seguir la transferencia de energía y entender qué separa el modelo ideal del componente real. La inducción electromagnética y la relación de transformación se desarrollan en artículos propios para no mezclar la intuición con toda la derivación matemática.

Qué es un transformador eléctrico

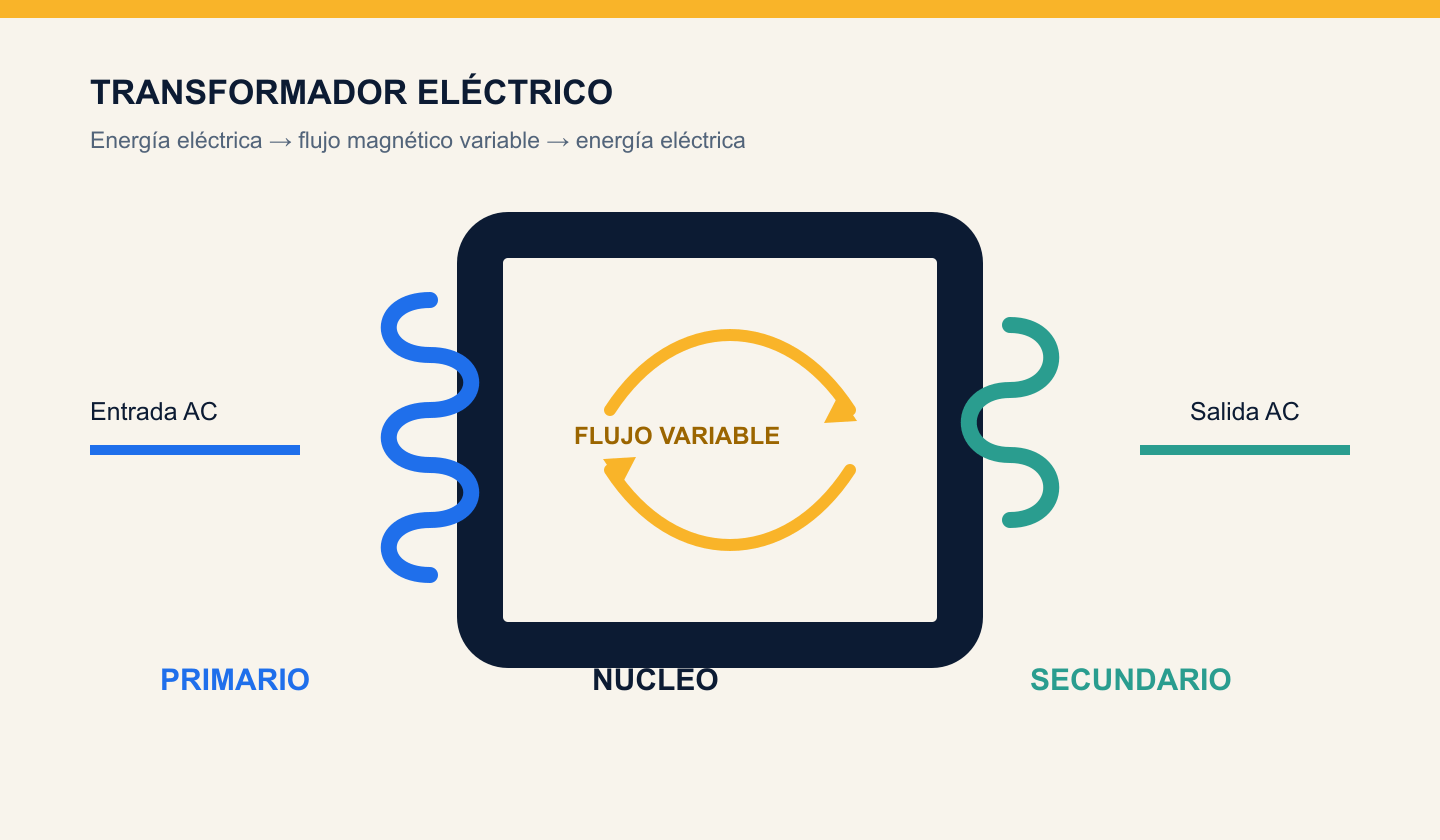

Un transformador es un dispositivo electromagnético estático que intercambia energía eléctrica entre devanados acoplados por un flujo magnético común. En su forma más reconocible hay dos bobinas alrededor de un núcleo: el devanado primario, conectado a la fuente, y el devanado secundario, conectado a la carga.

«Estático» significa que no necesita una parte mecánica giratoria para realizar esta función. No significa que nada cambie en su interior: tanto las corrientes como el campo y el flujo magnético varían con el tiempo durante el funcionamiento normal.

El primario y el secundario no tienen por qué estar unidos eléctricamente. En muchos transformadores están separados por aislamiento y solo comparten el circuito magnético. Esa separación permite transferir potencia sin una conexión conductora directa entre ambos circuitos.

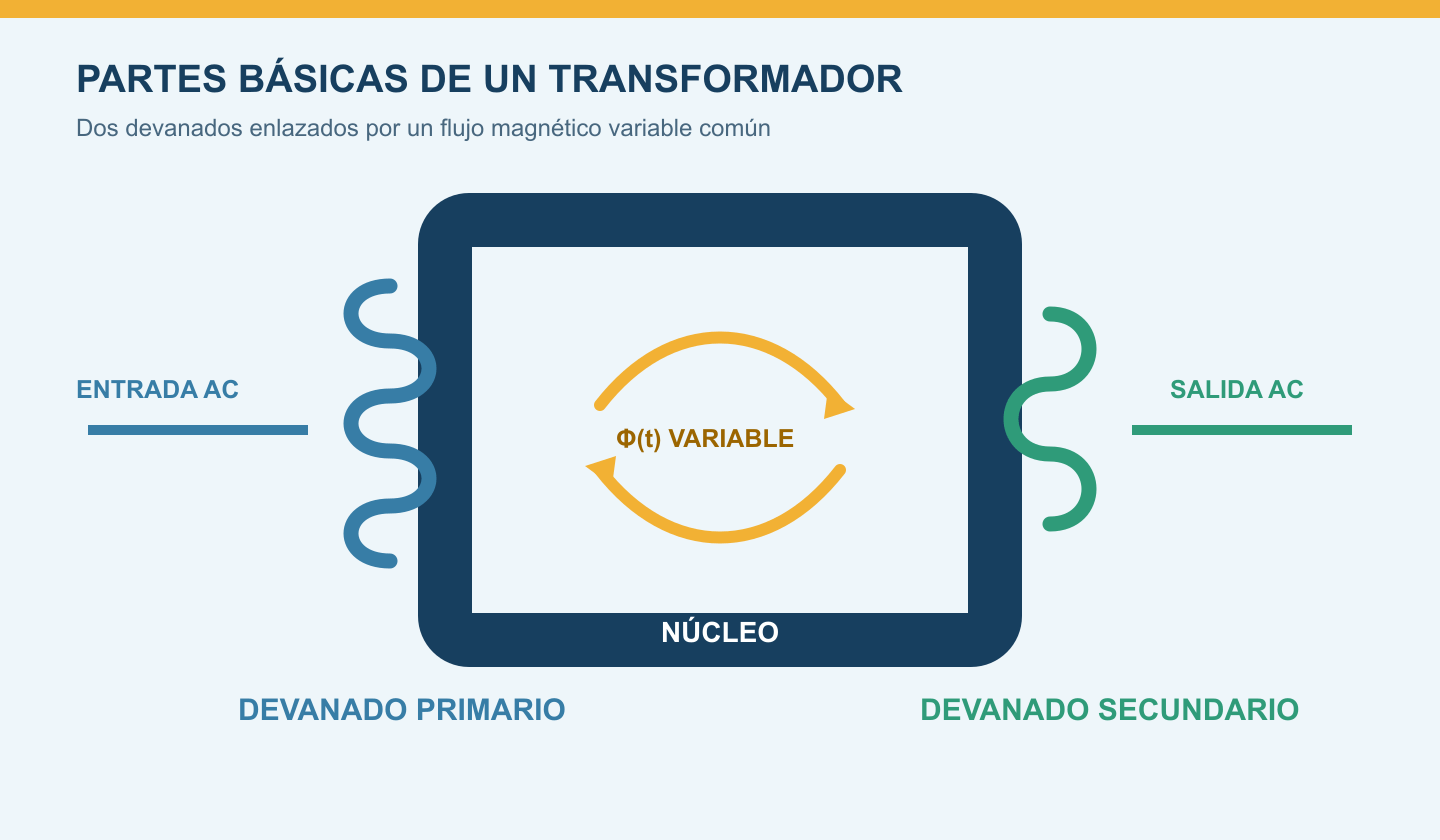

Las cuatro piezas de la idea

Devanado primario

Es el conjunto de espiras al que se aplica la tensión de entrada. Se llama primario por su función, no porque tenga necesariamente más espiras ni porque siempre trabaje a mayor tensión.

Devanado secundario

Es el devanado desde el que se entrega energía a la carga. Puede tener más, menos o el mismo número de espiras que el primario. Esa elección participa en la relación entre las tensiones de ambos lados.

Núcleo magnético

En los transformadores de potencia habituales, el núcleo ofrece un camino de baja reluctancia para concentrar y guiar el flujo que enlaza los devanados. Suele construirse con materiales magnéticos y, a frecuencia de red, con chapas laminadas para limitar corrientes parásitas. El núcleo mejora mucho el acoplamiento, aunque el concepto de inducción mutua —introducido al estudiar inductores y bobinas— no exige que todo transformador imaginable tenga la misma construcción.

Flujo magnético

El flujo describe cuánto campo magnético atraviesa una superficie elegida. En el transformador, el flujo del núcleo cambia con el tiempo y enlaza las espiras de ambos devanados. Esa variación es la pieza imprescindible para que aparezca una fuerza electromotriz inducida.

Cómo funciona: del primario al secundario

1. Se aplica una tensión alterna al primario.
2. El primario toma una corriente magnetizante que establece un flujo magnético variable en el núcleo.
3. El flujo variable enlaza las espiras del primario y del secundario.
4. La variación del flujo induce una tensión en cada devanado de acuerdo con la ley de Faraday.
5. Si se conecta una carga al secundario, circula corriente y se entrega energía a esa carga.
6. La carga del secundario se refleja en el primario: la fuente aporta la potencia necesaria, además de las pérdidas del transformador real.

Conviene separar dos ideas. Puede existir tensión inducida con el secundario abierto, aunque no circule corriente por la carga. Para transferir potencia al exterior sí se necesita un circuito secundario cerrado y una carga.

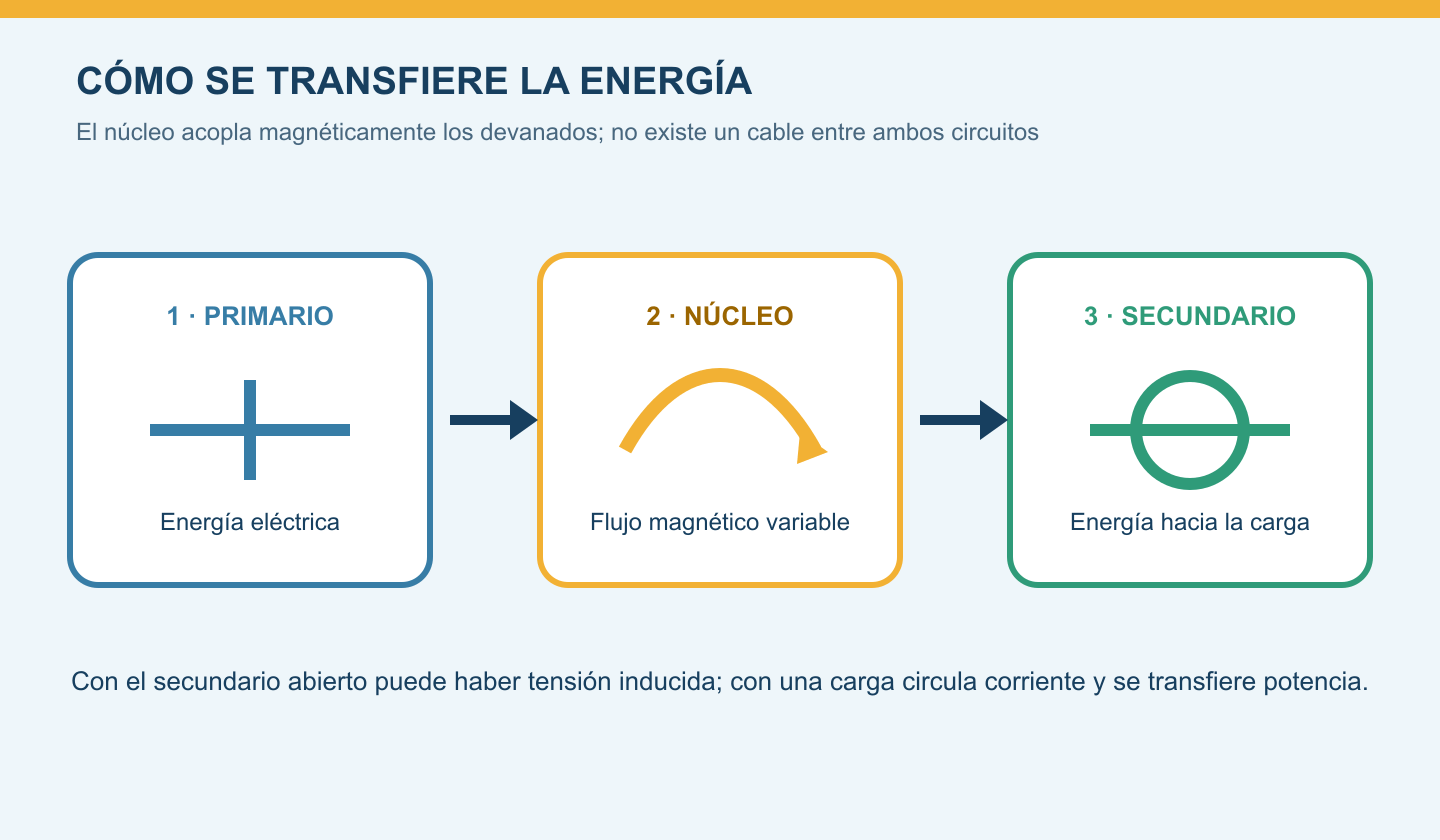

La energía sigue, por tanto, esta secuencia conceptual:

energía eléctrica en el primario → campo magnético variable → energía eléctrica en el secundario.

Primario y secundario no significan alta y baja tensión

El primario es el devanado conectado a la fuente; el secundario es el que alimenta la carga. Esta definición evita un error frecuente: asociar siempre primario con alta tensión y secundario con baja tensión.

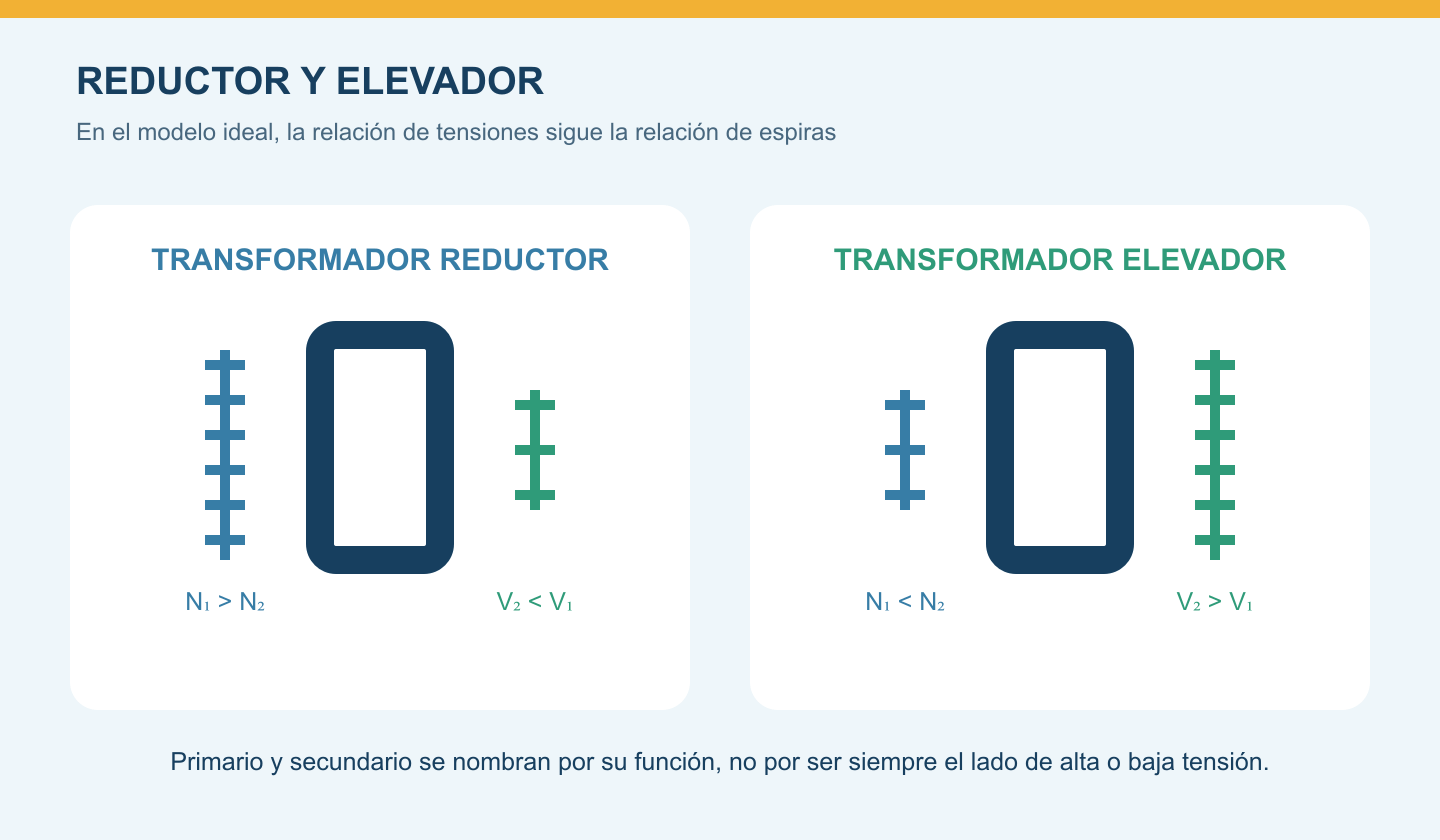

En un transformador reductor, el secundario tiene menos tensión que el primario. En uno elevador ocurre lo contrario. El mismo componente puede incluso utilizarse en sentido inverso si su diseño, aislamiento, frecuencia, potencia y condiciones nominales lo permiten; por eso los nombres funcionales son más fiables que imaginar un lado permanentemente «alto» y otro «bajo».

La tabla describe un modelo ideal. Un transformador real presenta límites térmicos, eléctricos y magnéticos; no puede obtenerse cualquier corriente solo por reducir la tensión.

Por qué necesita un flujo variable

La tensión inducida depende de la rapidez con la que cambia el flujo enlazado. Una excitación alterna mantiene esa variación: durante cada ciclo cambian la polaridad y la magnitud de las variables eléctricas y magnéticas.

La frecuencia importa porque indica cuántas veces se repite el ciclo por segundo. Si necesitas repasar periodo, frecuencia y senoide, consulta frecuencia, periodo y onda senoidal.

La ley de Faraday puede resumirse aquí como una idea, no como una derivación: cuanto más rápidamente cambia el flujo que enlaza un devanado, mayor es la magnitud de la fuerza electromotriz inducida, manteniendo lo demás constante.

Qué ocurre con corriente continua

Un transformador convencional no funciona con una excitación continua constante del mismo modo que con una tensión alterna. Al conectar DC puede existir un transitorio: la corriente y el flujo cambian durante un intervalo, y ese cambio puede inducir una tensión momentánea. Una vez establecido un flujo constante, su derivada es cero y no hay una FEM secundaria sostenida por transformación.

Además, el primario deja de beneficiarse de la oposición inductiva asociada a una excitación alterna. La corriente puede quedar limitada principalmente por la resistencia del devanado y por la fuente, con riesgo de saturación, sobrecorriente y calentamiento. Por eso no debe conectarse un transformador diseñado para AC a una fuente DC sin un circuito de conmutación y un diseño específico.

La formulación rigurosa es: la inducción requiere variación del flujo. No es correcto decir que DC «jamás produce nada», porque la conexión y la desconexión sí contienen variaciones; tampoco es correcto esperar transformación continua bajo DC constante.

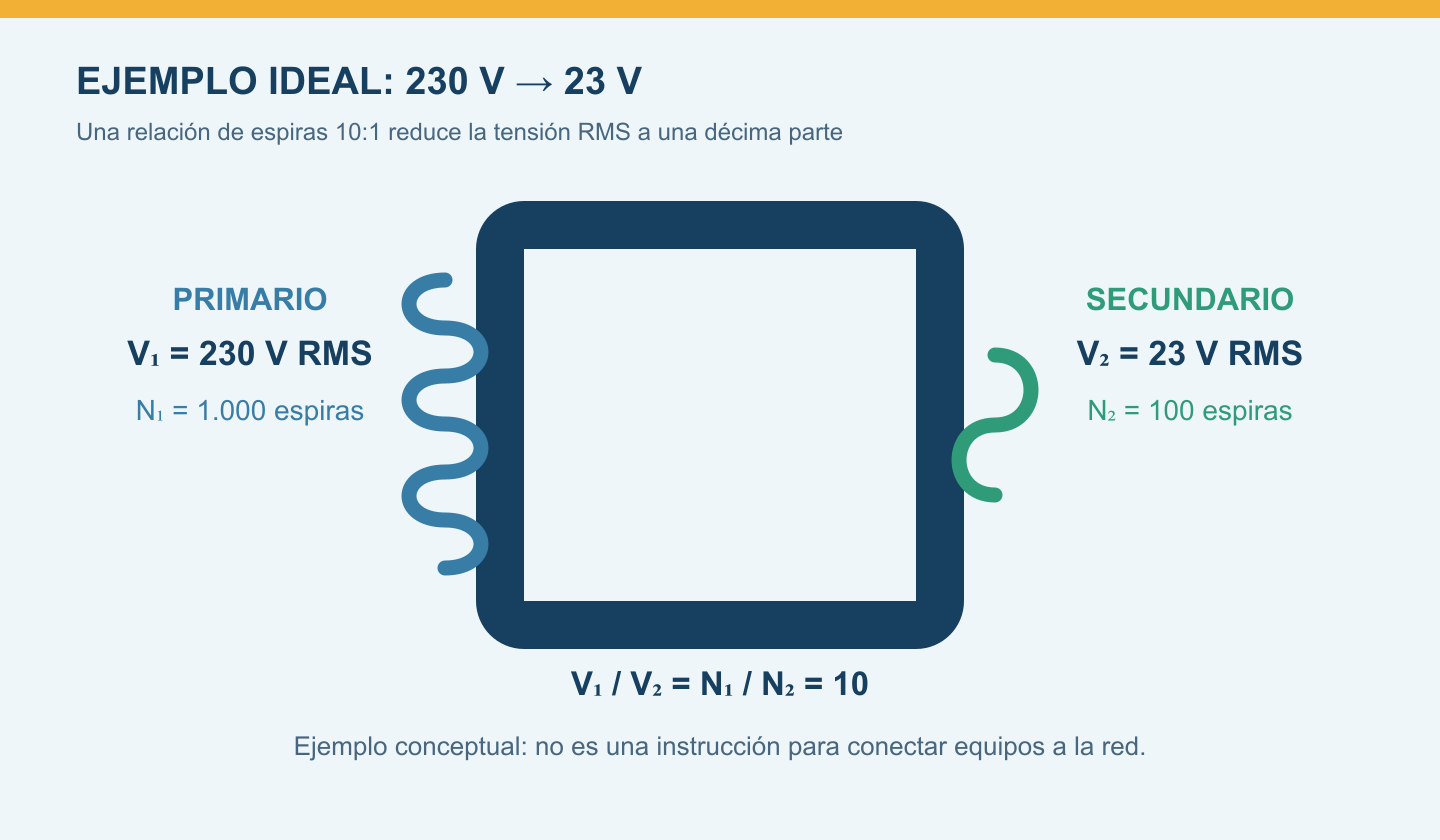

Transformador reductor: ejemplo de 230 V a 23 V

Imaginemos un transformador ideal cuyo primario tiene diez veces más espiras que el secundario. Si aplicamos 230 V RMS al primario, la tensión secundaria ideal será aproximadamente una décima parte:

230 V ÷ 10 = 23 V.

La relación de espiras es 10:1 y el dispositivo actúa como reductor. Los 230 V y 23 V son valores eficaces o RMS si la excitación es sinusoidal; el significado de esa magnitud se explica en valor RMS.

Este ejemplo no es una instrucción de construcción ni de conexión a red. Solo ilustra la proporcionalidad ideal. El aislamiento, la sección de los conductores, la densidad de flujo, la frecuencia, la potencia nominal, la regulación y la protección forman parte del diseño real.

Qué pasa con la corriente y la potencia

Un transformador no crea energía. En el modelo ideal, la potencia aparente que entra es igual a la que sale. Para un ejemplo simplificado con valores RMS:

V₁I₁ = V₂I₂.

Si la tensión se reduce diez veces, la corriente disponible en el secundario puede ser aproximadamente diez veces la corriente del primario para conservar la misma potencia aparente ideal. En el ejemplo 230 V/23 V, una entrada ideal de 1 A correspondería a 10 A en el secundario:

230 V × 1 A = 23 V × 10 A = 230 VA.

Esto no significa «corriente gratis». El aumento de corriente se obtiene a cambio de reducir la tensión, y los devanados deben estar dimensionados para soportarla. En un transformador real, la potencia de salida es menor que la de entrada debido a las pérdidas.

Se utiliza VA porque tensión y corriente alternas pueden no dar directamente la potencia activa de cualquier carga. La diferencia entre W, VA y var pertenece al estudio de la potencia en corriente alterna.

Qué cambia entre vacío y carga

Con el secundario abierto —funcionamiento en vacío— existe tensión inducida, pero no circula corriente hacia una carga externa. El primario no queda completamente sin corriente: un transformador real necesita una corriente magnetizante y además debe cubrir las pérdidas del núcleo. Por eso «secundario abierto» no equivale a «primario sin consumo».

Al conectar una carga al secundario aparece una corriente secundaria. Su efecto magnético se opone al cambio que la produjo, de acuerdo con la ley de Lenz. La fuente del primario responde aportando más corriente para mantener el flujo dentro de las condiciones de funcionamiento. Así se explica por qué la potencia entregada a la carga procede realmente de la fuente primaria.

No es correcto imaginar que el núcleo se llena de energía y después la vierte como un depósito. En régimen alterno hay un intercambio continuo de energía y un acoplamiento entre circuitos. El campo magnético es imprescindible para el proceso, pero el transformador ideal no es una fuente independiente ni un almacén neto de energía.

La tensión secundaria real suele disminuir algo cuando aumenta la carga. Influyen la resistencia de los devanados y el flujo de dispersión. Esta diferencia entre tensión en vacío y en carga forma parte de la regulación del transformador, que se estudiará en un contenido posterior.

La frecuencia no se transforma

Un transformador convencional cambia las magnitudes de tensión y corriente, pero no convierte por sí mismo una frecuencia en otra. Si se aplica una senoide de 50 Hz al primario, la tensión secundaria ideal también tiene 50 Hz. La polaridad instantánea y la forma de onda dependen de cómo estén dispuestos y conectados los devanados, pero el número de ciclos por segundo permanece.

Esto diferencia al transformador de un convertidor electrónico de frecuencia. Un equipo que toma 50 Hz y entrega, por ejemplo, una frecuencia variable necesita conmutación y control electrónico; la mera relación de espiras no realiza esa conversión.

La frecuencia de diseño tampoco es un dato secundario. Para una tensión dada, reducir demasiado la frecuencia puede aumentar el flujo y acercar el núcleo a saturación. Por ese motivo no debe utilizarse un transformador fuera de sus condiciones nominales suponiendo que basta con respetar el valor de tensión.

Por qué elevar tensión ayuda a transportar energía

Para transferir una potencia determinada, elevar la tensión permite reducir la corriente. Como las pérdidas resistivas en una línea crecen aproximadamente con el cuadrado de la corriente, una corriente menor reduce de forma muy importante el calentamiento para la misma resistencia.

Este es uno de los motivos históricos y técnicos por los que la distribución eléctrica utiliza distintas etapas de transformación: se eleva la tensión para el transporte y se reduce después hasta niveles apropiados para redes y equipos. El transformador no elimina las pérdidas de la línea ni hace seguro por sí mismo un nivel de tensión; permite elegir una combinación de tensión y corriente más adecuada para cada tramo.

Aislamiento galvánico: cuándo existe y qué no garantiza

Cuando primario y secundario son devanados separados, no existe una conexión conductora directa entre ellos. Se dice que hay aislamiento galvánico. Esto puede ser útil para separar referencias eléctricas, reducir determinados caminos de corriente o adaptar un sistema de medida.

Sin embargo, aislamiento no significa ausencia absoluta de acoplamiento: hay capacitancias parásitas entre devanados, límites de aislamiento y requisitos de construcción. Tampoco todos los dispositivos llamados transformadores aíslan. Un autotransformador, por ejemplo, comparte parte del devanado y no proporciona la misma separación galvánica.

La seguridad depende de la clasificación, construcción, tensión soportada, puesta a tierra, protección y aplicación completa; no basta con que un componente tenga dos bobinas dibujadas.

El modelo ideal y el transformador real

El transformador ideal es una herramienta de análisis. Supone que todo el flujo enlaza ambos devanados, que no hay resistencia en el cobre, pérdidas en el núcleo ni energía disipada, y que la permeabilidad evita una corriente magnetizante significativa. Con estas hipótesis, las relaciones de tensión, corriente y espiras se ven con claridad.

En un transformador real aparecen varios efectos:

• Pérdidas en cobre: la resistencia de los devanados disipa potencia como calor.
• Pérdidas en el núcleo: la histéresis y las corrientes parásitas consumen energía.
• Flujo de dispersión: una parte del flujo no enlaza por igual ambos devanados.
• Corriente magnetizante: hace falta corriente para establecer el flujo.
• Caída interna y regulación: la tensión secundaria cambia entre vacío y carga.
• Límites térmicos y de saturación: tensión, frecuencia y carga deben permanecer dentro de las especificaciones.

El rendimiento es, por tanto, menor que el 100 %. Un buen diseño puede ser muy eficiente, pero nunca debe presentarse la igualdad de potencias como una ley exacta de cualquier transformador real.

Para qué se utilizan los transformadores

• Transporte y distribución: elevan tensión para reducir corriente y pérdidas en líneas, y la reducen cerca de los usuarios.
• Fuentes de alimentación: adaptan niveles de tensión antes de rectificar, regular o alimentar cargas.
• Aislamiento: separan circuitos cuando el diseño requiere una barrera galvánica.
• Medida y protección: transformadores de corriente y tensión permiten representar magnitudes elevadas dentro de sistemas específicos.
• Electrónica y comunicaciones: participan en adaptación de impedancias, acoplamiento y conversión de energía con señales variables.
• Sistemas industriales: alimentan equipos, control y distribución a niveles apropiados.

La construcción y los requisitos cambian mucho entre un pequeño transformador de señal, uno de fuente conmutada y una unidad de potencia de red. Todos comparten el principio de inducción, pero no son intercambiables.

Cómo interpretar la idea sin memorizar una caja negra

Ante cualquier transformador, conviene hacerse cuatro preguntas:

1. ¿Qué devanado está conectado a la fuente y cuál a la carga?
2. ¿Qué variable cambia para crear el flujo magnético variable?
3. ¿La relación de espiras eleva, reduce o conserva aproximadamente la tensión?
4. ¿Estamos usando un modelo ideal o considerando pérdidas, límites y aislamiento reales?

Estas preguntas evitan interpretar el dispositivo como una caja que «fabrica» tensión o corriente. La potencia procede de la fuente; el transformador cambia la forma en que tensión y corriente se presentan a la carga.

Resumen y siguiente paso

• El transformador transfiere energía mediante acoplamiento electromagnético.
• Primario y secundario se definen por fuente y carga, no por ser siempre alta o baja tensión.
• Una tensión alterna establece un flujo variable que induce tensión en los devanados.
• Una excitación DC constante no mantiene la inducción; los transitorios sí implican cambios.
• Más espiras corresponden a mayor tensión inducida cuando ambos devanados comparten el mismo flujo ideal.
• La corriente cambia de forma inversa a la tensión en el modelo ideal, sin crear potencia.
• El transformador real tiene pérdidas, flujo de dispersión, calentamiento y límites.
• El aislamiento galvánico es común, pero no universal.

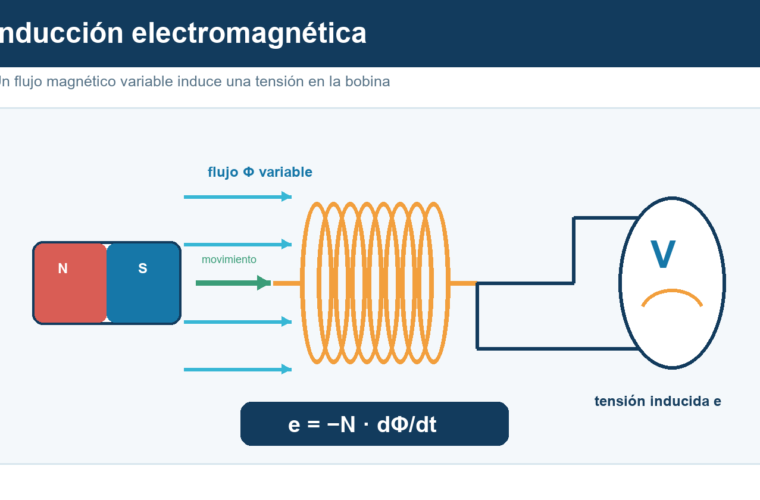

El siguiente paso es comprender por qué un flujo que cambia puede generar una tensión. Esa respuesta está en la inducción electromagnética y la ley de Faraday. Después podremos cuantificar el efecto mediante la relación entre tensión, corriente y espiras.

Fuentes técnicas

• OpenStax, University Physics: Transformers.
• OpenStax, Physics: Motors, Generators, and Transformers.
• The Ohio State University, Ximera: Transformers.
