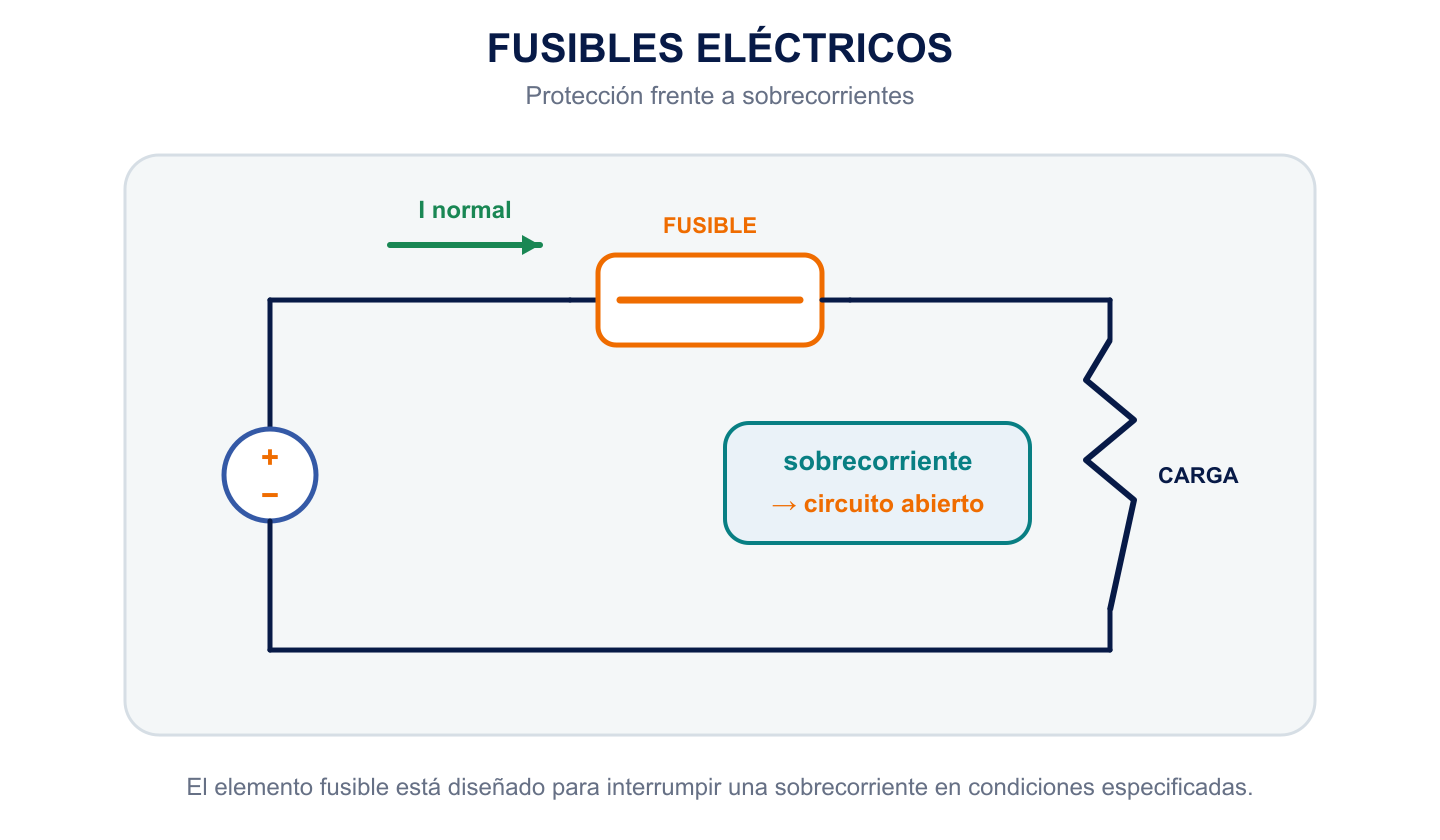

Un fusible eléctrico es un dispositivo de protección frente a sobrecorrientes. Contiene un elemento conductor diseñado para abrir el circuito al fundirse cuando la corriente y el tiempo producen una energía térmica superior a la que puede soportar. No es un simple «tapón de amperios»: su selección depende también de la tensión, la capacidad de corte, la característica tiempo-corriente, la carga y el circuito protegido.
En 30 segundos
- Un fusible abre el circuito al fundirse su elemento ante una sobrecorriente en condiciones especificadas.
- Protege frente a sobrecargas y cortocircuitos; no sustituye a un diferencial ni es una protección universal frente a electrocución.
- La corriente nominal In es solo una parte de la ficha técnica.
- También importan tensión nominal, capacidad de corte, curva tiempo-corriente, I²t, tipo de carga, corriente de arranque y si el circuito es AC o DC.
- Un fusible fundido es un síntoma: no se puentea ni se sustituye por otro mayor sin identificar la causa.
Qué es un fusible eléctrico
Un fusible es un dispositivo de un solo uso que interrumpe una corriente excesiva mediante la fusión controlada de un elemento interno. Con el fusible intacto, el circuito funciona; cuando actúa, queda abierto y la corriente deja de circular por ese camino. Para volver a poner el equipo en servicio no basta con cambiar la pieza: antes hay que comprender por qué se produjo la actuación.
Su función primaria es limitar los efectos de las sobrecorrientes sobre conductores, circuitos o equipos. La seguridad eléctrica requiere capas complementarias: aislamiento, envolventes, tierra, dispositivos diferenciales y protección contra sobrecorriente atienden fenómenos distintos.
Qué problema protege: sobrecorriente
Una sobrecorriente es una corriente superior a la admisible o prevista en unas condiciones determinadas. No describe un único fallo. Es importante distinguir sobrecarga y cortocircuito porque el nivel de corriente, el tiempo disponible y la respuesta de la protección pueden ser muy diferentes.
Sobrecarga
En una sobrecarga el camino eléctrico continúa siendo funcional, pero transporta más corriente de la prevista durante demasiado tiempo. Un motor sometido a una carga mecánica anormal es un ejemplo conceptual. El calentamiento de conductores y componentes aumenta; por eso la coordinación de la protección con el conductor y con el equipo es esencial.
Cortocircuito
Un cortocircuito es una conexión accidental de impedancia muy baja entre puntos con diferente potencial. Puede generar una corriente de fallo muy alta en un intervalo breve. Además de fundir el elemento, el fusible debe interrumpir esa corriente sin romper su envolvente ni mantener un arco peligroso. Esa exigencia es distinta de su corriente nominal.
Cómo funciona físicamente un fusible

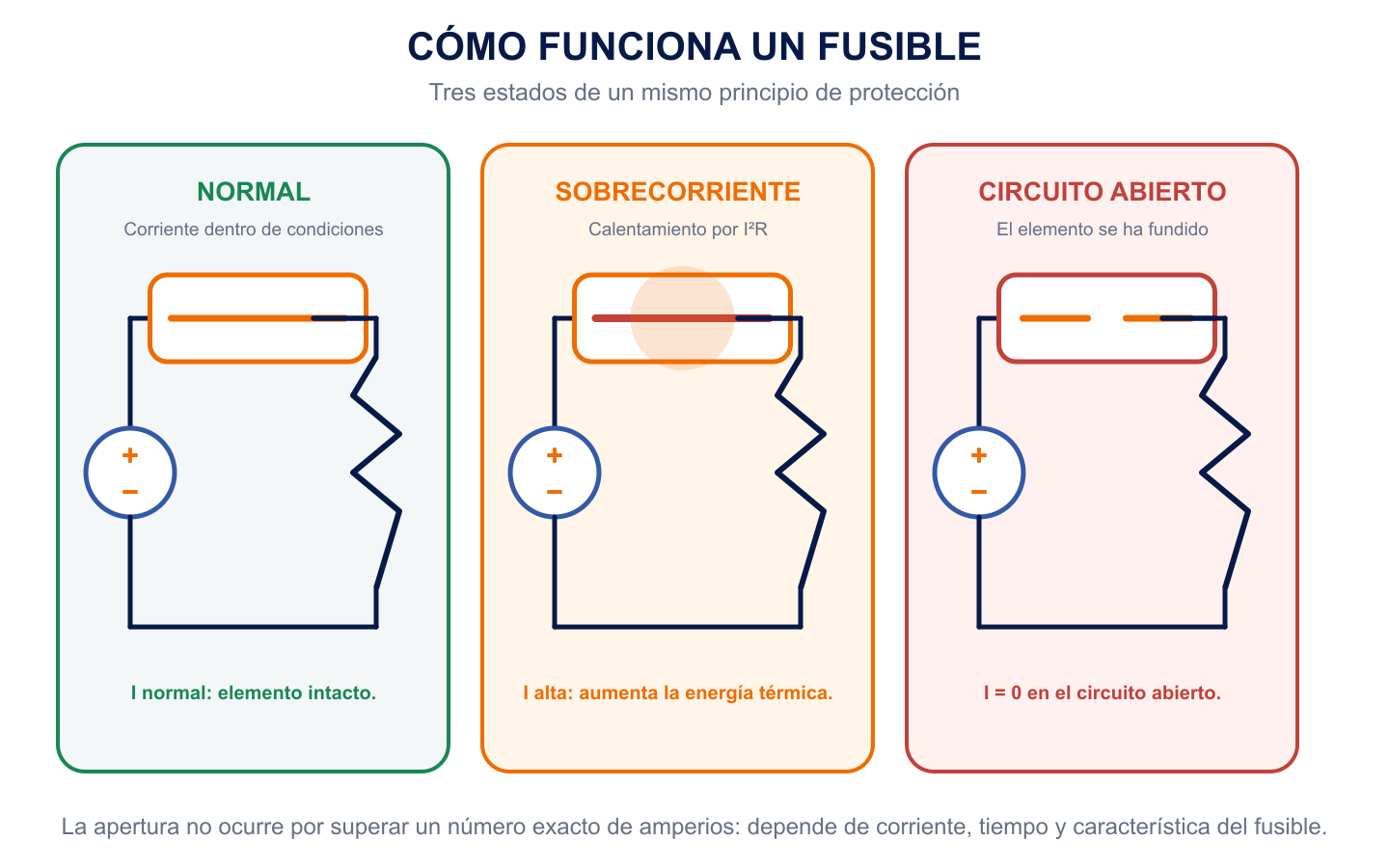

El elemento fusible tiene una resistencia pequeña, pero no nula. Al circular corriente disipa potencia por efecto Joule:
P = I2R
Cuando la corriente aumenta, el calor generado crece aproximadamente con el cuadrado de I. El diseño del elemento, la masa térmica, el material, el entorno y la construcción determinan cuánto calor puede absorber y durante cuánto tiempo. Si se alcanza la condición de fusión, el elemento se separa, aparece un arco durante la apertura y el fusible debe extinguirlo dentro de sus condiciones asignadas.
Por eso un fusible de 10 A no equivale a «10,01 A y apertura instantánea». Sus hojas de datos definen puntos y curvas de tiempo-corriente; la respuesta depende de la magnitud y la duración de la sobrecorriente. Para repasar las magnitudes eléctricas de la ecuación, consulta potencia eléctrica.
Qué ocurre cuando se funde
Que un fusible se funda indica que ha circulado una sobrecorriente o que las condiciones reales no eran compatibles con su característica. Puede haber un cortocircuito, una sobrecarga, un componente averiado, un pico de arranque no tolerado, temperatura elevada o una selección incorrecta. Sustituirlo repetidamente sin investigar la causa puede ocultar el problema y aumentar el riesgo.
Seguridad: nunca se debe puentear un fusible con cable, papel de aluminio, alambre u otro metal, ni instalar uno de corriente arbitrariamente mayor para que «no se funda». En una instalación o equipo real, la intervención debe respetar la especificación del fabricante y, cuando corresponda, realizarla personal competente.
Parámetros importantes de un fusible
Corriente nominal
La corriente nominal, In, es la corriente que el fusible puede conducir de forma continua bajo condiciones especificadas. No se deduce simplemente de la corriente habitual del aparato. La carga, el entorno térmico, los picos de arranque, el conductor, el portafusible y las indicaciones del fabricante influyen en la selección.
Tensión nominal
La tensión nominal no es la caída de tensión normal del fusible. Indica la tensión máxima del circuito en la que puede interrumpir de manera segura una sobrecorriente dentro de sus especificaciones. La tensión asignada debe igualar o superar la del circuito; no debe suponerse que un fusible válido en AC lo sea en DC.
Capacidad o poder de corte
Usaremos capacidad de corte, también llamada poder de corte o capacidad de ruptura, para la corriente de fallo máxima que el fusible puede interrumpir con seguridad en las condiciones indicadas. No es su corriente nominal. Un fusible puede conducir pocos amperios en servicio y, aun así, estar diseñado para abrir una corriente de cortocircuito de miles de amperios. La corriente de fallo prevista no puede superar la capacidad de corte especificada.
Característica tiempo-corriente

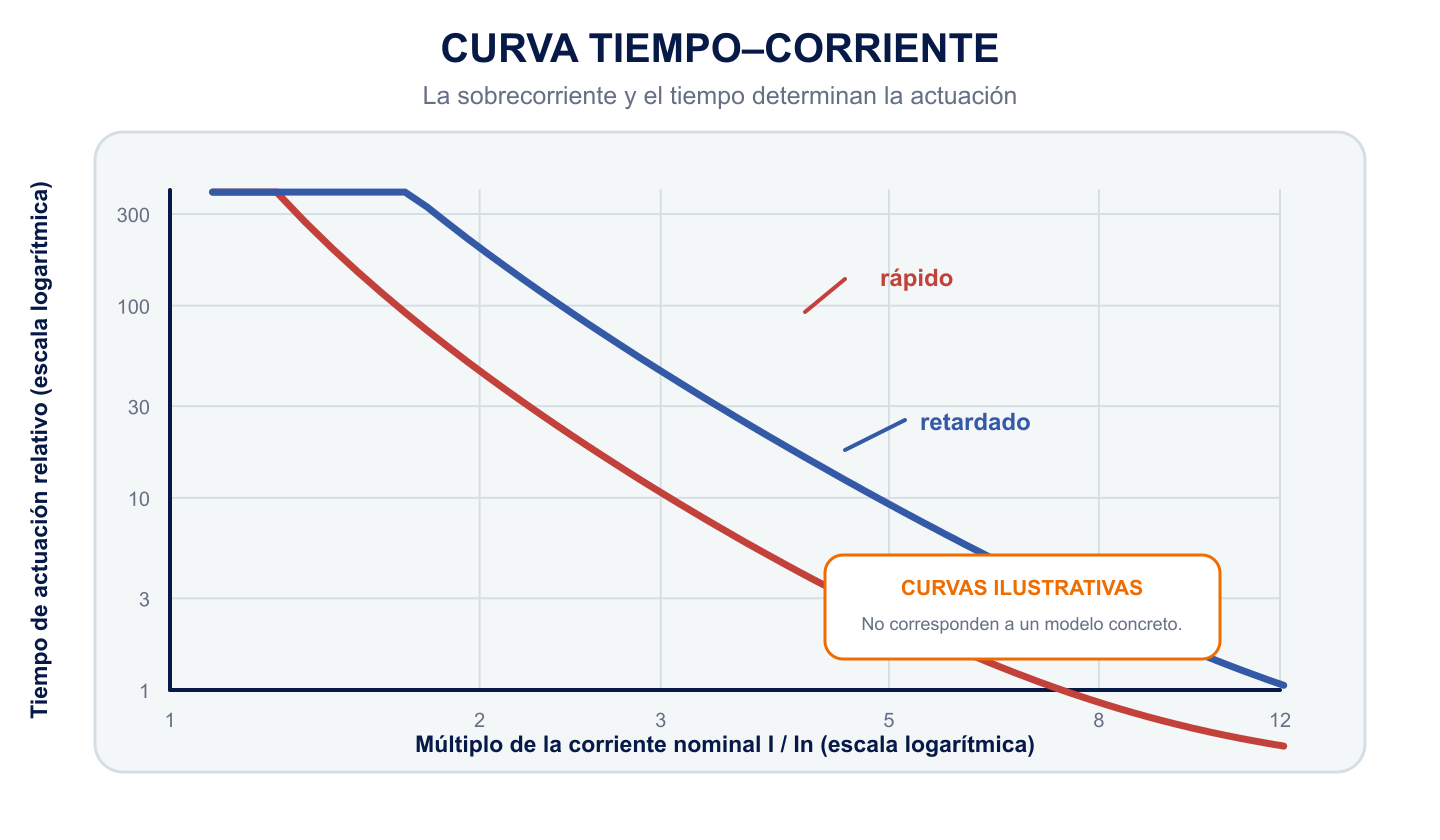

La curva tiempo-corriente relaciona el múltiplo de In con el tiempo de fusión o apertura. Sirve para comprobar tanto que una sobrecarga persistente se despeja como que un pico transitorio admisible no ocasiona una apertura intempestiva. Debe consultarse la curva del modelo concreto, no una gráfica genérica.
I²t
I²t expresa la integral de la corriente al cuadrado durante un tiempo y se relaciona con la energía térmica que deja pasar el fusible. En coordinación con semiconductores u otros componentes sensibles se comparan valores publicados por los fabricantes. En algunas fichas se distinguen I²t de fusión y de apertura total; el segundo incluye también la fase de arco. No son valores intercambiables entre familias ni condiciones de ensayo.
AC frente a DC
En alterna, la corriente pasa por cero cada semiciclo; en continua no existe ese cruce natural. Interrumpir DC puede ser más exigente por la persistencia del arco. Por ello, un rating AC no se asume válido para DC: el fusible debe estar expresamente especificado por su fabricante para la tensión, corriente y aplicación de corriente continua.
Fusible rápido y fusible retardado
Un fusible rápido actúa relativamente pronto ante una sobrecorriente y puede ser adecuado cuando el equipo no tolera bien picos prolongados. Un fusible retardado tolera determinados picos de duración limitada sin fundirse. Puede resultar apropiado en cargas con corriente de arranque, como algunos motores, transformadores, condensadores o fuentes de alimentación, si la documentación del equipo y la curva lo justifican.
Un consumo estable moderado no excluye un pico transitorio alto. En consecuencia, sustituir rápido por retardado —o al contrario— sin verificar la característica puede eliminar protección útil o provocar disparos molestos. Ninguno es «mejor» por sí mismo.
Tipos de fusibles
La forma no define por sí sola la función eléctrica. Entre las familias habituales están los fusibles de cartucho, con cuerpo de vidrio o cerámica; los destinados a electrónica y PCB; los de automoción; y los fusibles de potencia o industriales. Cada familia puede diferir en envolvente, montaje, tensión, capacidad de corte y característica.
También existen fusibles térmicos, que responden principalmente a una temperatura determinada. No deben confundirse con un fusible de sobrecorriente: aunque ambos puedan abrir un circuito, vigilan una variable y una aplicación diferentes.
Cómo se selecciona técnicamente un fusible
La selección parte de identificar qué se protege: un conductor, un equipo, una placa o una parte concreta del circuito. Después se comprueban la corriente normal y los picos previstos, la tensión y naturaleza AC/DC, la capacidad de corte necesaria, la curva, el I²t cuando corresponda y la compatibilidad mecánica y térmica de fusible y portafusible. Deben prevalecer la documentación del fabricante y la normativa aplicable a la instalación.
En España, la ITC-BT-22 del REBT establece que los circuitos se protegen contra los efectos de las sobreintensidades y que el límite de corriente admisible del conductor debe quedar garantizado por el dispositivo de protección; admite cortacircuitos fusibles calibrados de características adecuadas. Esto no equivale a una tabla universal de calibres: el diseño y la verificación dependen de la instalación concreta.
Ejemplo educativo de selección
Imagina un equipo electrónico de 24 V DC que consume 2 A en régimen estable y presenta un pico de 4 A durante el arranque. Su fabricante especifica para esa entrada un fusible retardado de 3,15 A, con rating DC y capacidad de corte apropiados para el conjunto. El dato de 3,15 A pertenece al ejemplo y a la especificación del equipo; no procede de aplicar una fórmula universal.
| Candidato | Lectura educativa |
|---|---|
| 2 A rápido | Podría fundirse con el pico de arranque, aunque el equipo esté sano. |
| 3,15 A retardado especificado | Candidato del ejemplo porque considera régimen, inrush, tensión DC y fabricante. |
| 10 A rápido | Puede dejar una protección insuficiente ante determinados fallos; no se elige solo para evitar aperturas. |
En otro equipo, conductor, entorno o tensión, la conclusión podría cambiar. El ejemplo enseña el método de decisión, no una receta de instalación.
Coordinación con conductores y equipos
Un fusible no se selecciona únicamente pensando en que un aparato consuma una determinada corriente. En muchas aplicaciones debe proteger también al conductor frente a efectos térmicos de sobrecargas y cortocircuitos. La sección de cable, su intensidad admisible, el aislamiento, método de instalación, longitud, agrupamiento, temperatura y la corriente de fallo forman parte de la coordinación. Un artículo futuro abordará la sección de cable; hasta entonces, no conviene resolverla con una regla de memoria.
Fusible frente a magnetotérmico
| Aspecto | Fusible | Magnetotérmico |
|---|---|---|
| Tras actuar | Se sustituye. | Es rearmable después de identificar y corregir la causa. |
| Principio | Fusión de un elemento. | Disparos térmico y magnético. |
| Respuesta | Depende de su característica específica. | Depende de curva, mecanismo y producto. |
| Elección | Corriente, tensión, corte, curva, I²t y aplicación. | Corriente, curva, corte, polos y coordinación. |
Ambos pueden proteger frente a sobrecorrientes, pero no son intercambiables ni uno es universalmente superior. Consulta el interruptor magnetotérmico para entender sus mecanismos reutilizables. Un fusible tampoco sustituye al interruptor diferencial: este observa corrientes residuales, no la sobrecorriente de carga.
Errores frecuentes y peligrosos
- Elegirlo solo por amperios e ignorar tensión, curva y capacidad de corte.
- Usar un fusible AC en DC sin especificación expresa.
- Ignorar la corriente de arranque o sustituir rápido por retardado sin justificación.
- Instalar una pieza físicamente compatible pero eléctricamente incorrecta.
- Aumentar arbitrariamente el calibre porque se funde repetidamente.
- Puentear el fusible con metal, cable o aluminio.
- Suponer que protege cualquier conductor o equipo por el mero hecho de existir.
- Creer que sustituye al diferencial o que protege por sí solo frente a electrocución.
Checklist final
- ¿Qué circuito, conductor o equipo debe protegerse?
- ¿Cuál es la corriente normal y existe corriente de arranque?
- ¿Qué especificación indica el fabricante del equipo?
- ¿Cuál es la tensión del circuito y es AC o DC?
- ¿Qué capacidad de corte exige la corriente de fallo prevista?
- ¿Qué característica tiempo-corriente e I²t son adecuados?
- ¿La protección está coordinada con conductor, portafusible y resto del circuito?
- ¿Existe una norma o requisito específico de aplicación?
- ¿Se ha identificado la causa antes de sustituir una protección que ha actuado?
La idea esencial es que un fusible no se elige para que «aguante lo máximo posible», sino para abrir de forma controlada una sobrecorriente dentro de las condiciones para las que fue diseñado. Entender sus límites es una parte importante del recorrido de seguridad y protecciones.
Fuentes técnicas y normativas consultadas: REBT, especialmente ITC-BT-22 e ITC-BT-13; Eaton, Fuses Technical FAQs; y Littelfuse, Fuseology Design Guide.
