Nivel intermedio · Práctico
Una pinza amperimétrica permite estimar la corriente que circula por un conductor sin abrir el circuito ni insertar el instrumento en serie. Esa ventaja no procede de una conexión eléctrica directa: la corriente genera un campo magnético y la pinza detecta ese campo. Es una herramienta muy útil, pero no convierte cualquier medida en segura ni sirve igual de bien para cualquier corriente.
Qué puede medir sin abrir el circuito
- La corriente crea un campo magnético alrededor de un conductor; la pinza lo detecta.
- Para medir una corriente individual, la mordaza debe rodear normalmente un solo conductor.
- Si rodea ida y retorno juntos, sus aportaciones pueden cancelarse y la lectura ser cercana a 0 A.
- Una pinza solo AC no mide necesariamente DC; una compatible con AC/DC suele emplear un sensor Hall u otra tecnología equivalente.
- En DC, algunos instrumentos requieren ajuste ZERO con la mordaza cerrada y sin conductor.
- Rango máximo, resolución y precisión son especificaciones distintas.
- Los únicos ejemplos prácticos de esta guía usan fuente aislada, baja tensión y una carga didáctica apropiada.
Qué es una pinza amperimétrica

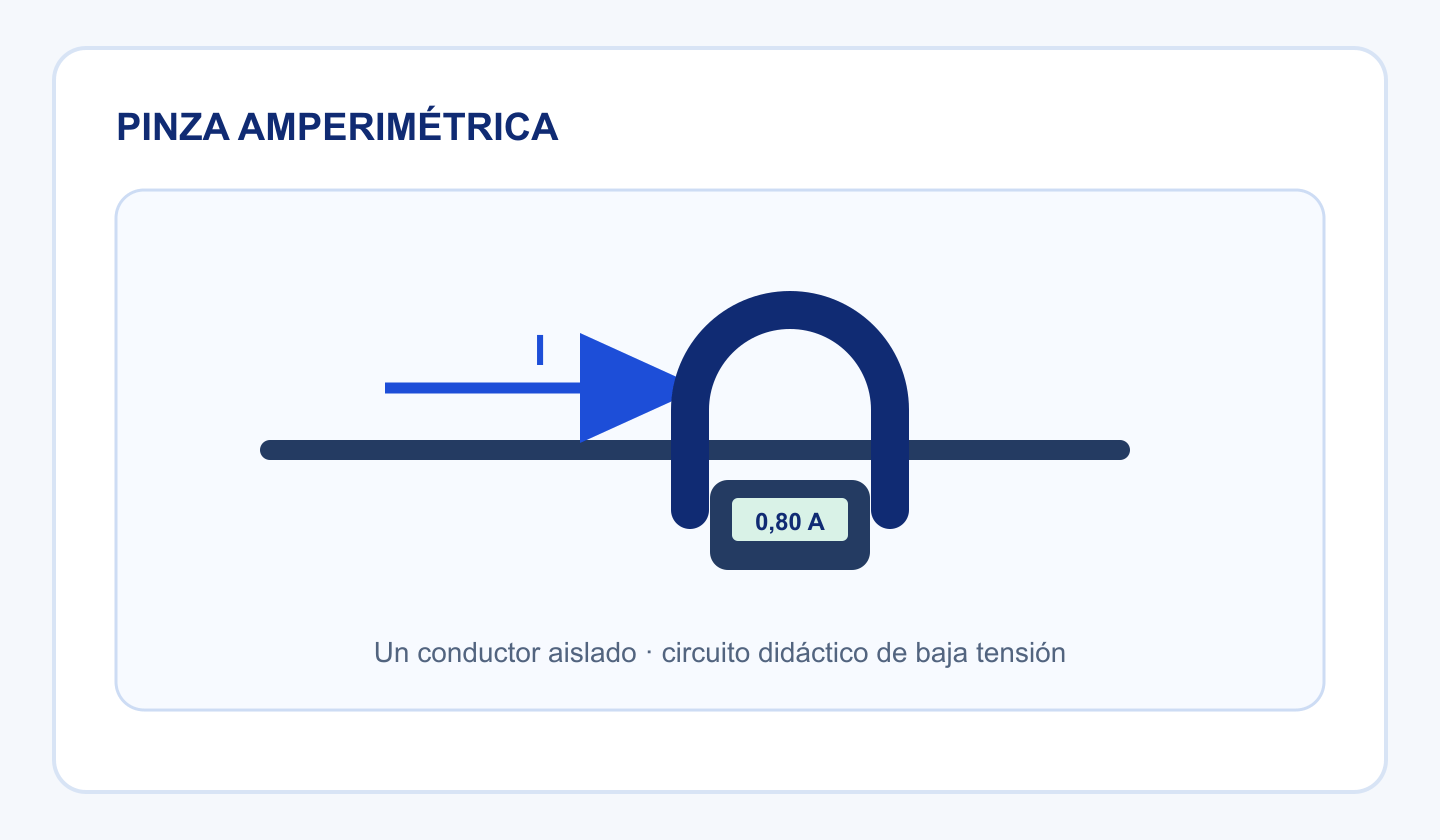

Una pinza amperimétrica es un medidor de corriente con una mordaza que se cierra alrededor de un conductor. Puede ser un instrumento dedicado a corriente o una pinza multimétrica que añade tensión, resistencia, continuidad u otras funciones. Esas funciones extra dependen del modelo: la forma de la carcasa no garantiza que todas estén presentes.
Su gran diferencia respecto a un multímetro usado como amperímetro es el camino de medida. En un multímetro digital en modo A, la corriente atraviesa un shunt interno y el circuito debe abrirse para insertarlo en serie. En una pinza, el conductor permanece continuo y el instrumento interpreta su campo magnético. Esto evita el mismo burden voltage asociado al shunt, aunque la lectura sigue teniendo límites y una incertidumbre propios.

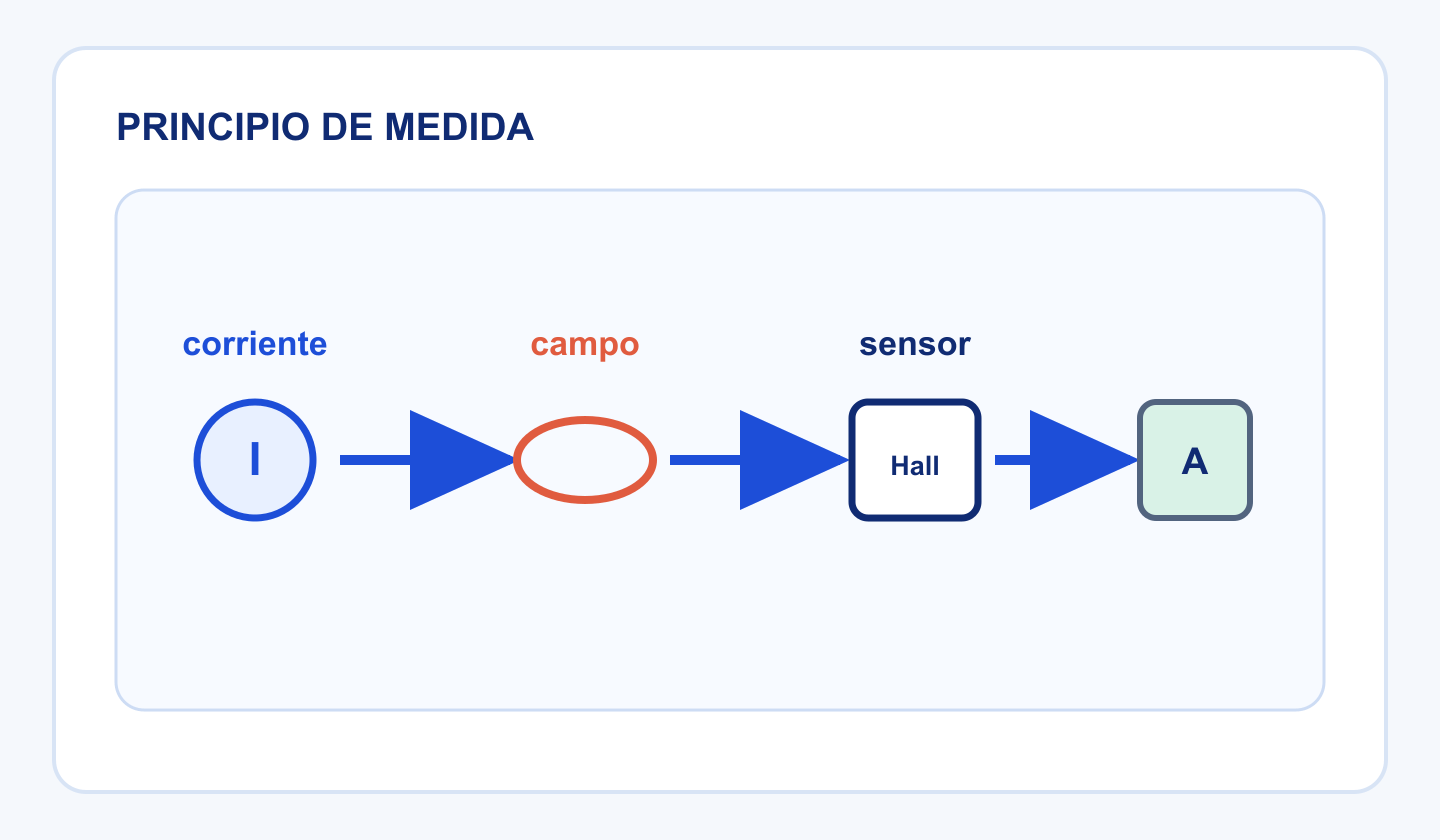

Cómo puede medir corriente sin abrir el circuito

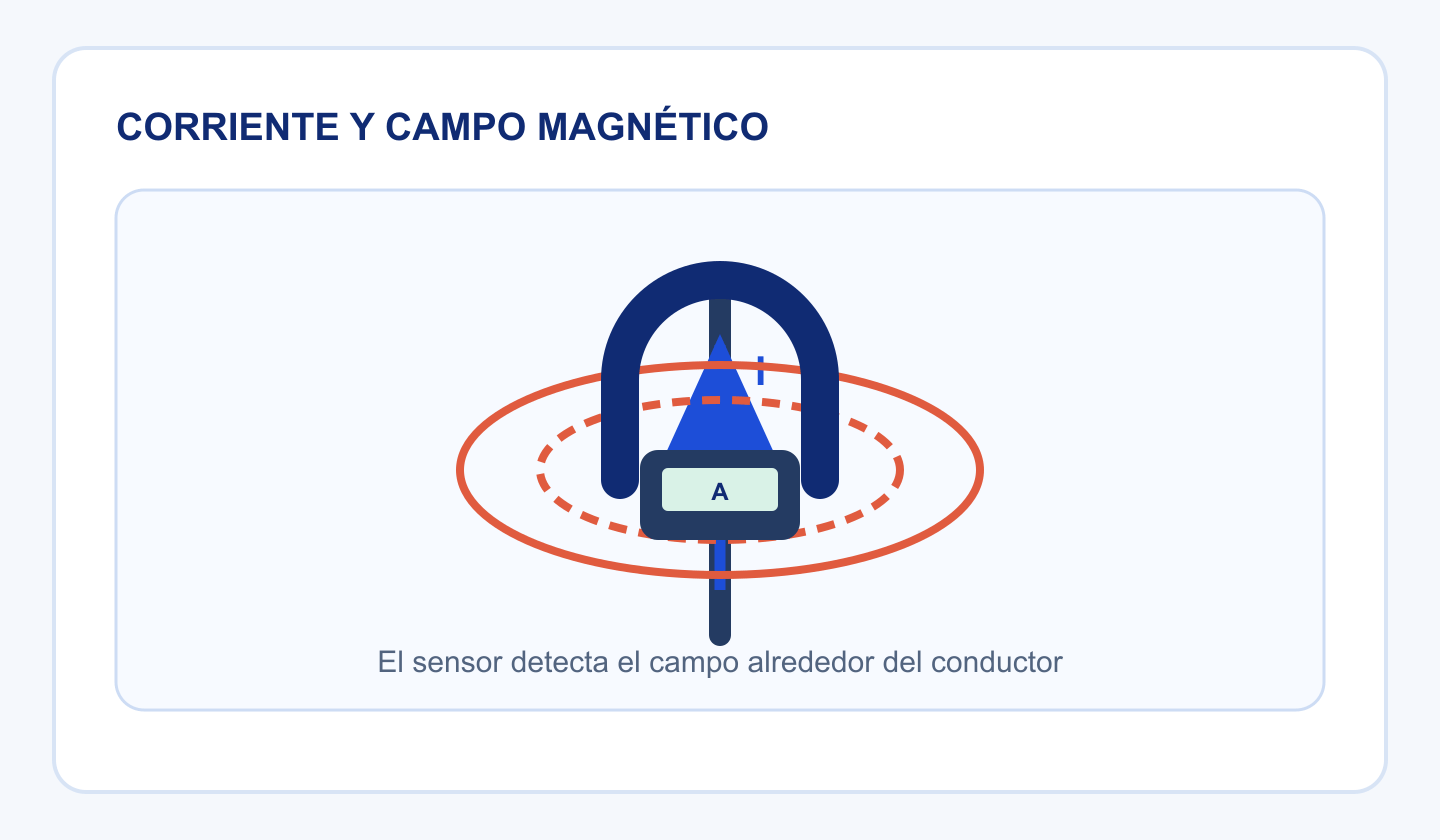

Una corriente en un conductor produce un campo magnético a su alrededor. Las mordazas forman un camino magnético que concentra una parte de ese campo en el sensor. La electrónica convierte la señal en una lectura de amperios. Es una aplicación accesible de la relación entre corriente y campo magnético; no hace falta resolver la ley de Ampère para utilizar el modelo mental correcto.


Por qué debes abrazar un solo conductor
La pinza responde a la suma algebraica de las corrientes encerradas. Para conocer la corriente de una rama conviene rodear el conductor de ida o el de retorno, no los dos a la vez. No es que solo pueda haber un cable dentro de la mordaza: lo importante es qué suma de corrientes queda encerrada.

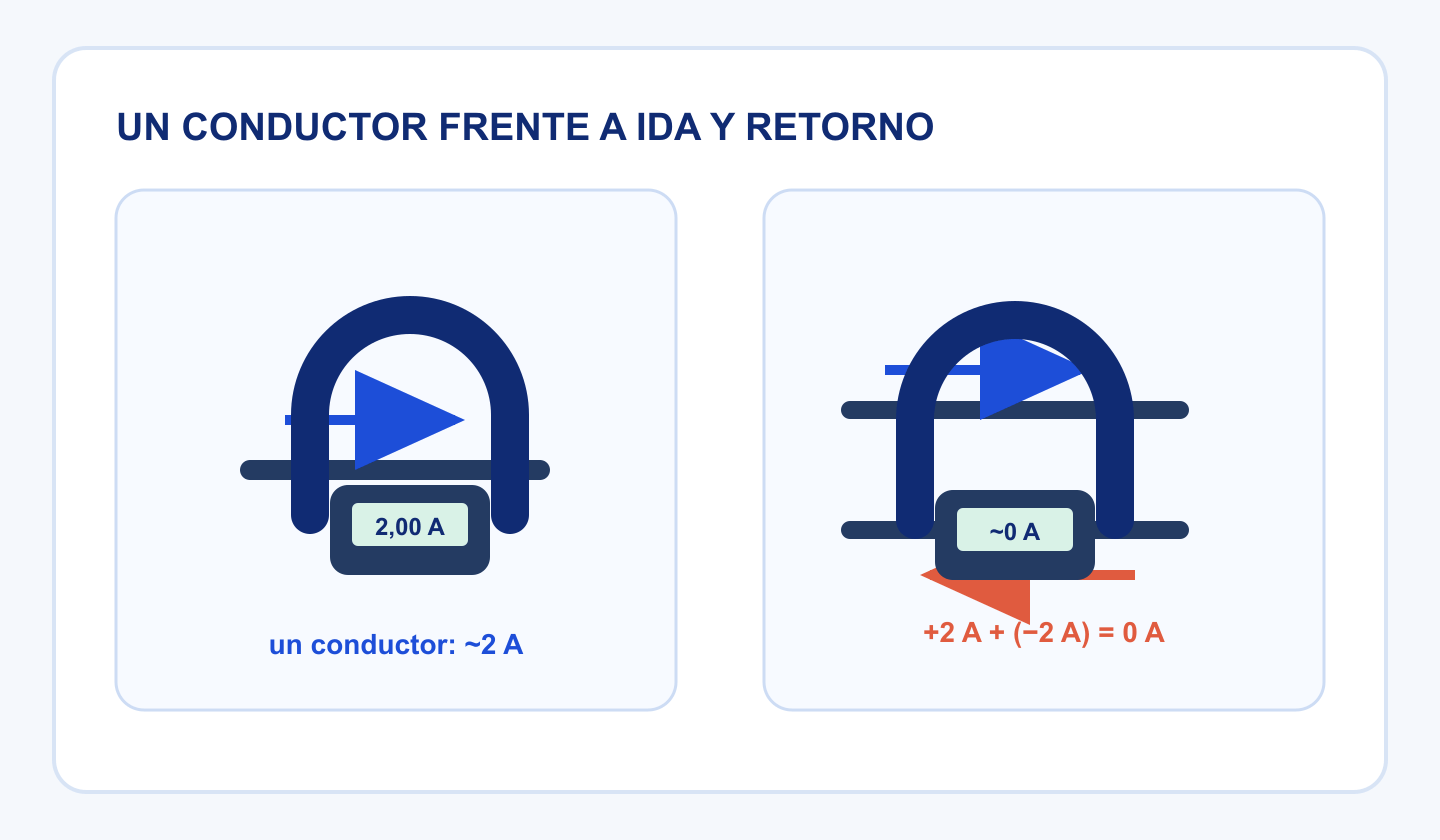

En un circuito ideal, si por la ida circulan +2 A y por el retorno −2 A, la suma encerrada al abrazar ambos es +2 A + (−2 A) = 0 A. La lectura puede ser aproximadamente 0 A. Eso no demuestra que el circuito no consuma: indica que la pinza está viendo corrientes opuestas cuya suma es cercana a cero.

Este mismo principio está relacionado conceptualmente con la medida de corriente residual, pero no convierte una pinza convencional en una herramienta de fugas. Existen pinzas de fuga de alta sensibilidad; una pinza general de decenas o cientos de amperios puede no tener resolución útil para corrientes pequeñas.

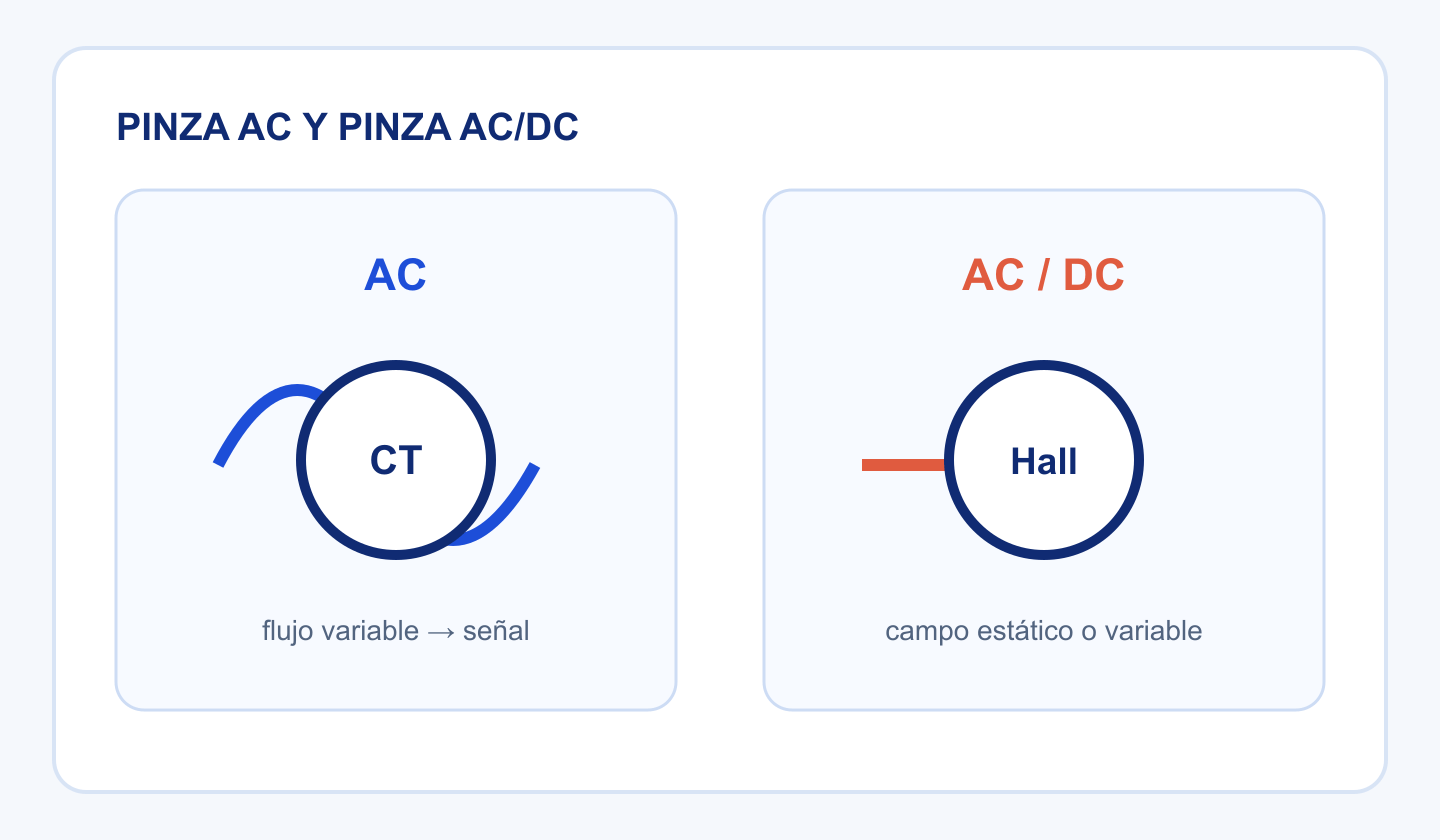

Pinzas AC y pinzas AC/DC
| Tipo | Principio habitual | AC | DC | Matiz |
|---|---|---|---|---|
| Pinza AC | Transformador de corriente | Sí, dentro de especificación | No necesariamente | Necesita flujo variable |
| Pinza AC/DC | Hall u otro sistema apto para componente continua | Según diseño | Según diseño | Puede requerir ZERO |
Transformador de corriente
En una pinza de transformador de corriente, la corriente alterna primaria crea un flujo variable en el núcleo. Ese flujo induce una señal secundaria que el instrumento escala como corriente. Es un principio apropiado esencialmente para AC: un campo DC estable no induce una señal continua de la misma forma.
Sensor Hall
Un sensor Hall puede responder a un campo magnético estático, por lo que una pinza diseñada para ello puede medir DC y, según el modelo, AC. No todas las pinzas AC/DC tienen idéntica arquitectura interna, ni todas las pinzas disponibles miden las dos magnitudes. La función marcada en el selector y el manual concreto mandan.

También existen sondas flexibles basadas, normalmente, en una bobina Rogowski. Son útiles cuando el conductor es grande o el acceso es incómodo, pero no sustituyen automáticamente a una pinza rígida: su intervalo de frecuencia, exactitud y compatibilidad con DC dependen de la sonda y del instrumento. En particular, una bobina Rogowski convencional se emplea para señales variables, no como regla general para corriente DC estable.

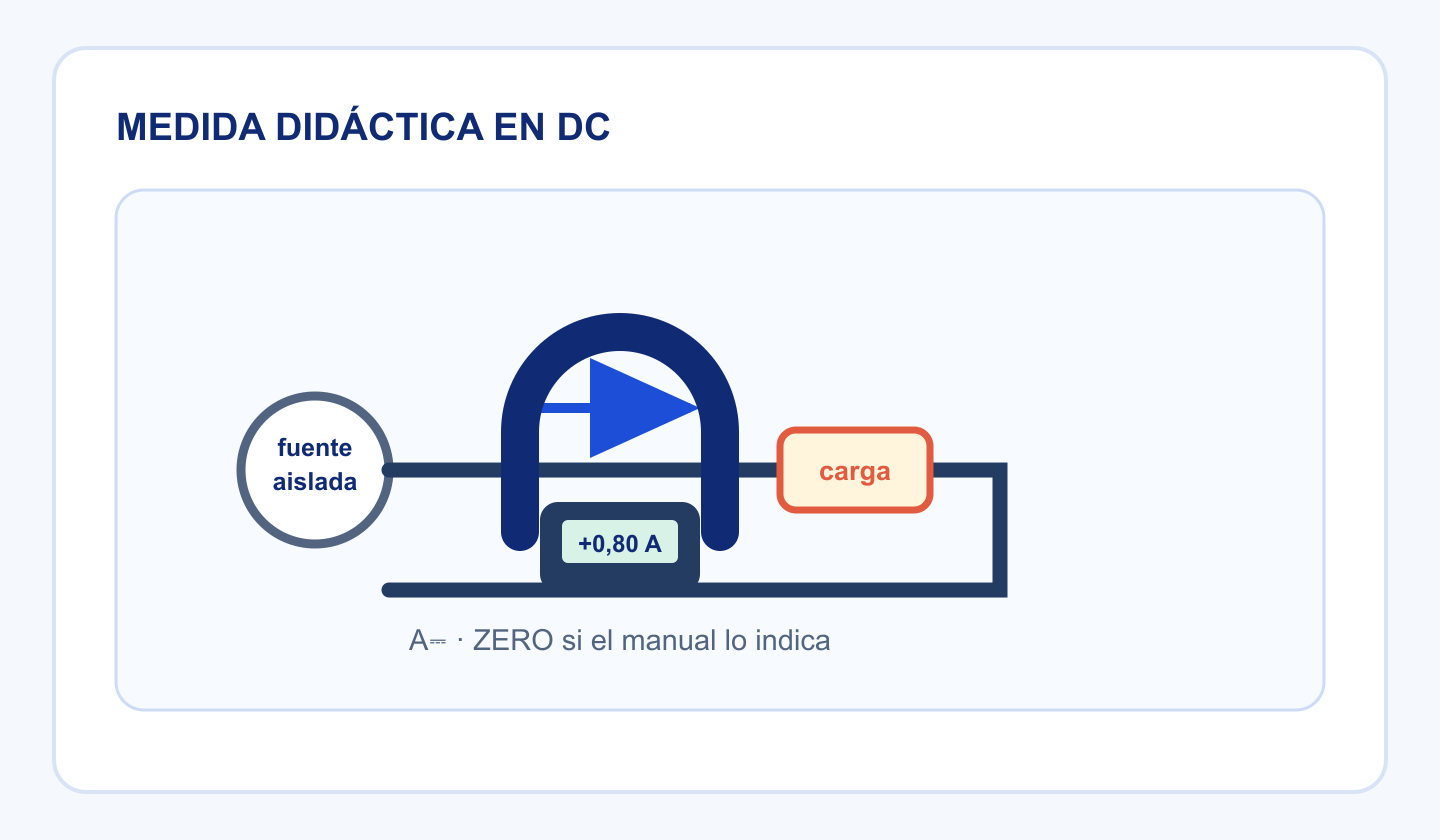

Cómo medir corriente continua con una pinza compatible
Este procedimiento es únicamente conceptual y se limita a una fuente de laboratorio aislada de baja tensión, con limitación adecuada, una carga comercial de baja tensión —por ejemplo un pequeño ventilador DC didáctico— y conductor aislado accesible. No es una práctica para red, cuadros eléctricos, vehículos ni baterías de alta energía.
- Estima la corriente y confirma que la pinza mide A⎓ con resolución útil.
- Con la mordaza cerrada y sin conductor, selecciona el modo correcto y usa ZERO solo si el instrumento dispone de la función y su manual lo recomienda.
- Separa físicamente ida y retorno en el circuito didáctico.
- Rodea uno de ellos, ciérrala completamente y sigue las recomendaciones del modelo sobre posición.
- Energiza u opera la carga prevista, lee valor, unidad y signo, y retira la pinza al terminar.

No se utiliza el montaje de 9 V y 1 kΩ del artículo sobre DMM como ejemplo de pinza. Sus aproximadamente 9 mA son una corriente excelente para un multímetro de mA, pero muchas pinzas generales no resuelven esa escala. Elegir un número pequeño solo porque es seguro no convierte la medida en informativa.

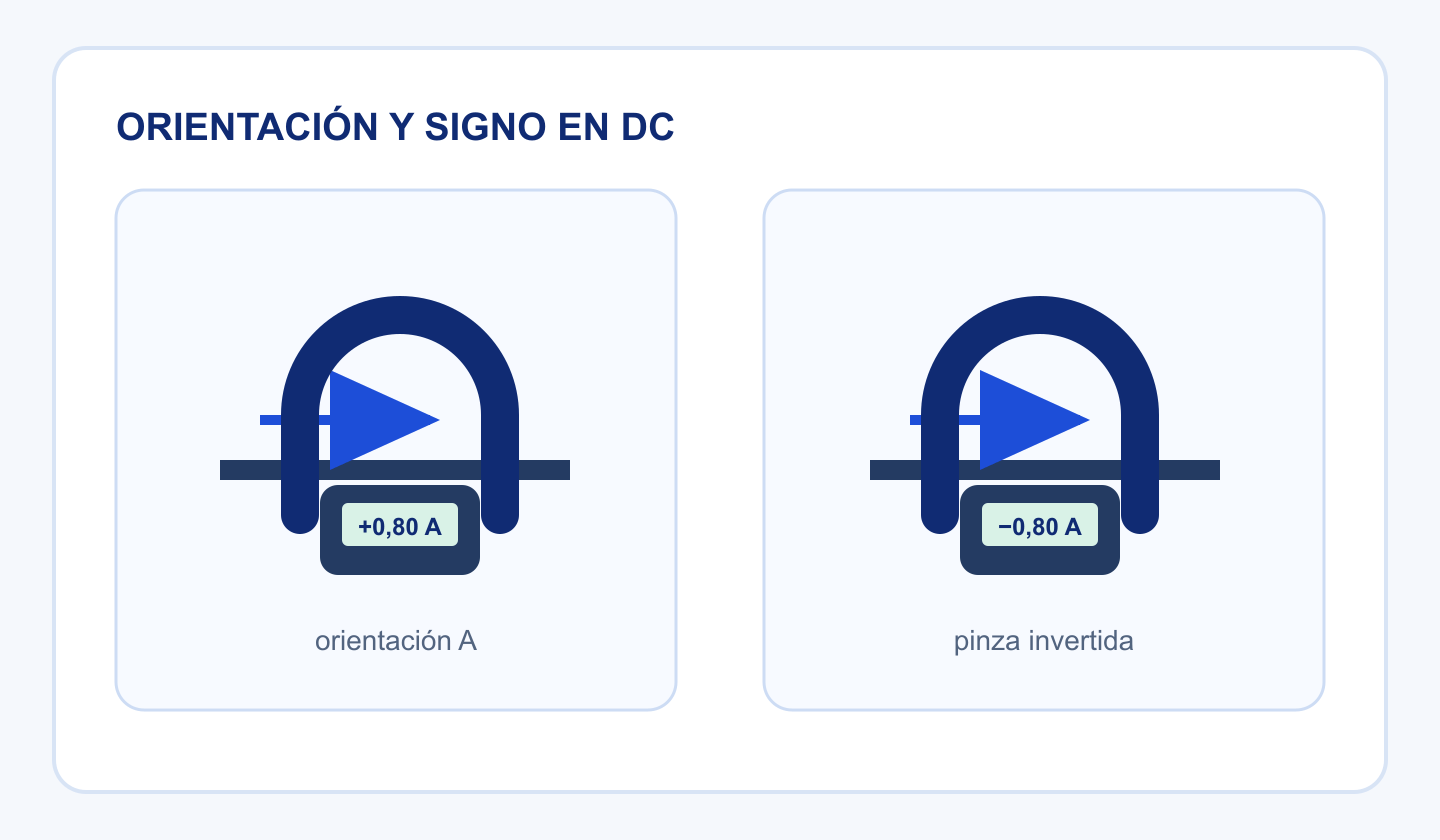

ZERO, offset y signo
En determinadas pinzas Hall, campos externos, offset electrónico o remanencia pueden afectar especialmente las medidas DC pequeñas. Por eso algunos modelos piden estabilizar y poner a cero la lectura con las mordazas cerradas y sin conductor. No es una regla universal. La orientación también importa: una marca o flecha puede definir el sentido positivo; invertir la pinza puede invertir el signo sin que cambie la corriente física.

Rango, resolución y precisión
Una pinza que anuncia 600 A no es automáticamente adecuada para 20 mA. El rango indica hasta qué valor puede abarcar una función; la resolución es el menor cambio que muestra en un rango; la precisión expresa qué cerca puede estar la lectura del valor real bajo unas condiciones especificadas. Son ideas distintas.

La exactitud AC puede depender también de frecuencia, forma de onda, posición del conductor y si el equipo es True RMS. El valor RMS explica por qué la forma de onda importa. Algunas pinzas incluyen inrush, MIN/MAX o frecuencia; son funciones de modelo, no requisitos para definir una pinza.
Cómo interpretar una lectura sin sacar conclusiones de más
Una lectura de corriente es una medición con contexto, no un diagnóstico completo por sí sola. Si una pinza muestra 0,80 A, esa cifra debe leerse junto a la función seleccionada, el tipo de señal, la resolución del rango, el instante de medida y la ruta del conductor dentro de la mordaza. Dos lecturas aparentemente iguales pueden tener significados distintos si una corresponde a AC RMS y la otra a DC, o si una está cerca del límite de resolución.
En AC, la lectura que interesa con frecuencia es el valor eficaz. En una senoide ideal, el valor RMS relaciona una señal variable con su efecto térmico equivalente en una resistencia. Sin embargo, una pinza que no sea True RMS puede estar especificada para senoides y no conservar la misma exactitud ante formas de onda distorsionadas. True RMS no significa “exacta para todo”: siguen siendo decisivos el ancho de banda, el factor de cresta admisible, el rango y las condiciones recogidas en el manual.
La función de inrush merece la misma cautela. Algunos modelos capturan o calculan un valor asociado al arranque de una carga; otros no lo hacen, y las condiciones de disparo pueden cambiar. No es adecuado comparar ese valor con una lectura estable sin saber qué modo ha usado el instrumento. Para una comprobación didáctica, primero se distingue entre corriente estable, variación temporal y límite del equipo; después se consulta la documentación específica.
Resolución no es exactitud

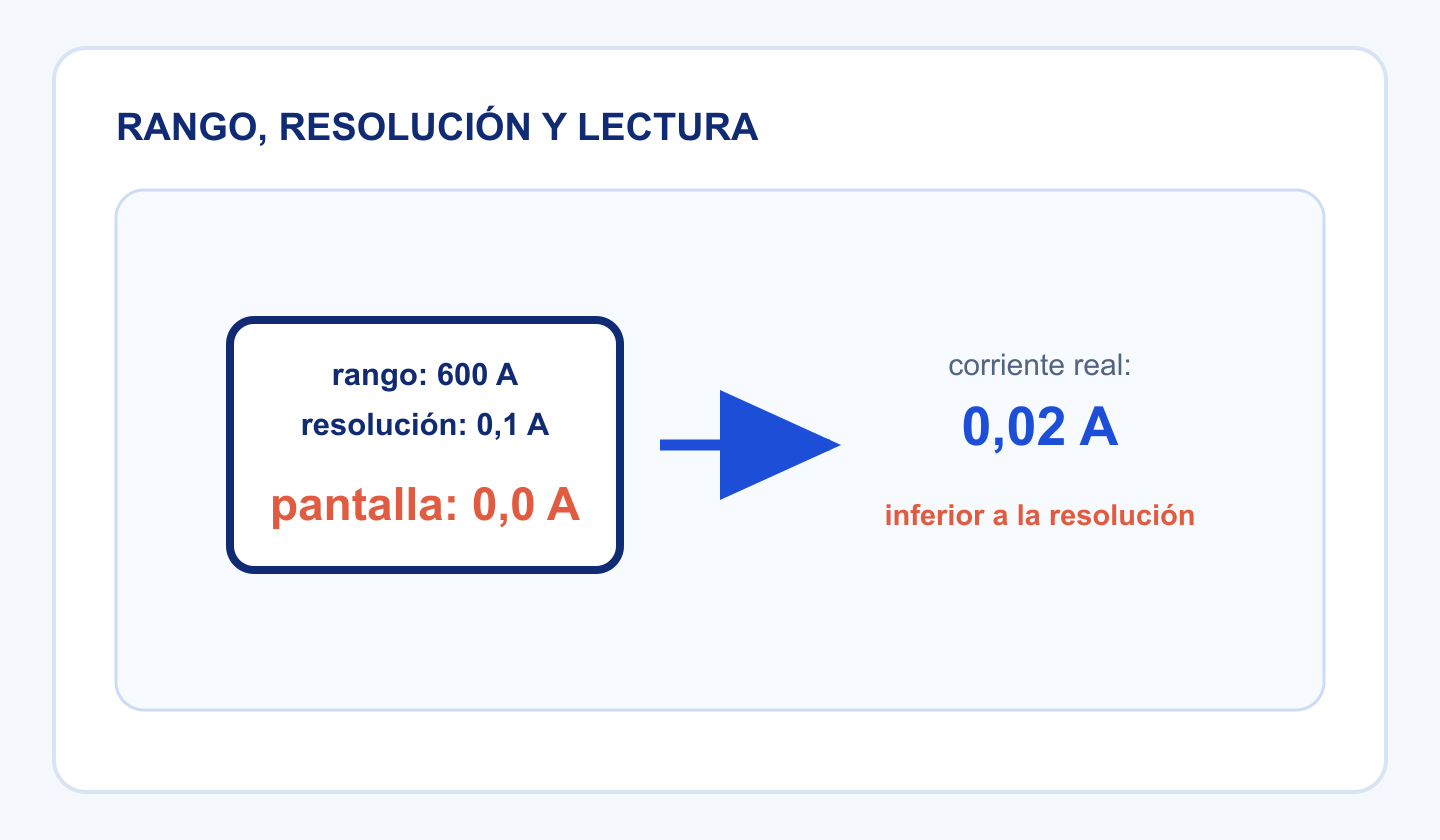

Imagina dos pinzas. La primera muestra pasos de 0,1 A; la segunda, pasos de 0,001 A en su rango bajo. La segunda ofrece más detalle visible, pero eso no basta para afirmar que es más exacta. La exactitud suele expresarse como una parte de la lectura más un número de dígitos, dentro de un rango y de unas condiciones determinadas. Una lectura con muchos decimales puede sugerir una certeza que el instrumento no promete.
La resolución tampoco convierte una medida muy pequeña en útil si hay offset, campos cercanos o ruido comparables a la señal buscada. Por ejemplo, leer 0,02 A con pasos de 0,1 A no permite distinguir con solidez entre 0,00 A y una corriente pequeña. La solución no es inventar decimales: se elige un instrumento, una técnica permitida por el manual o un método de medida que tenga sensibilidad adecuada.
Qué influye en una medida con pinza
La corriente real no cambia porque movamos la pinza, pero la lectura puede hacerlo ligeramente. Las mordazas forman parte del circuito magnético: un cierre incompleto, suciedad en las superficies de contacto, un conductor muy desplazado o campos de conductores cercanos pueden aumentar el error. Por eso “cerrar” no es un detalle estético; es una condición de medida.
El aislamiento del conductor también importa desde el punto de vista práctico. La mordaza debe rodear un conductor identificable sin retirar aislamiento ni alterar la instalación. Si ida y retorno discurren en una misma manguera y no hay un conductor individual accesible de manera segura, la respuesta correcta no es forzar una apertura o improvisar una derivación. La pinza no elimina las limitaciones de acceso ni sustituye el procedimiento aplicable al entorno.
Los campos externos son otra razón para no sobrerreaccionar ante una lectura muy pequeña. Una pinza Hall puede necesitar volver a poner a cero cuando cambian las condiciones, siguiendo su manual. Una pinza AC puede acusar la proximidad de conductores intensos. Antes de atribuir una lectura inesperada a un fallo de la carga, conviene confirmar el modo, el único conductor encerrado, el cierre de las mordazas y el rango usado.
Elegir la pinza adecuada para la pregunta
Antes de elegir un instrumento, conviene formular la pregunta de medida. No es lo mismo comprobar si una carga de baja tensión consume aproximadamente unos amperios, seguir una corriente DC, observar una corriente AC senoidal o investigar una corriente residual pequeña. La primera pregunta puede admitir una pinza general; las demás pueden exigir compatibilidad DC, True RMS, determinado intervalo de frecuencia o una pinza de fuga de alta sensibilidad.
| Pregunta | Característica que se revisa | Conclusión prudente |
|---|---|---|
| ¿Hay corriente DC en una carga aislada? | Función A⎓, ZERO y resolución | Una pinza AC por sí sola no basta |
| ¿Cuál es la corriente AC de una carga? | Rango, frecuencia y tipo de señal | La especificación del modelo determina el uso |
| ¿La lectura es muy pequeña? | Resolución, offset y sensibilidad | Puede requerir otro instrumento o método |
| ¿Se busca una fuga? | Pinza de fuga y sensibilidad específica | Una pinza general puede no resolverla |
La categoría de seguridad, el rating de corriente y la competencia necesaria se revisan además de la función de medida. Una marca CAT describe la aptitud del instrumento para ciertos entornos de sobretensión dentro de sus condiciones; no convierte una tarea en segura por sí misma ni autoriza a trabajar en un punto al que no se tiene acceso adecuado. Este artículo no propone mediciones en red, cuadros ni sistemas de alta energía.
Posición, cierre de la mordaza y varias vueltas
La mordaza debe cerrar por completo. Suciedad, una separación o un mal apoyo pueden alterar el circuito magnético. En muchos diseños, centrar aproximadamente el conductor ayuda a reducir sensibilidad de posición, pero la recomendación concreta pertenece al manual. No se realizan ajustes internos ni mantenimiento improvisado.

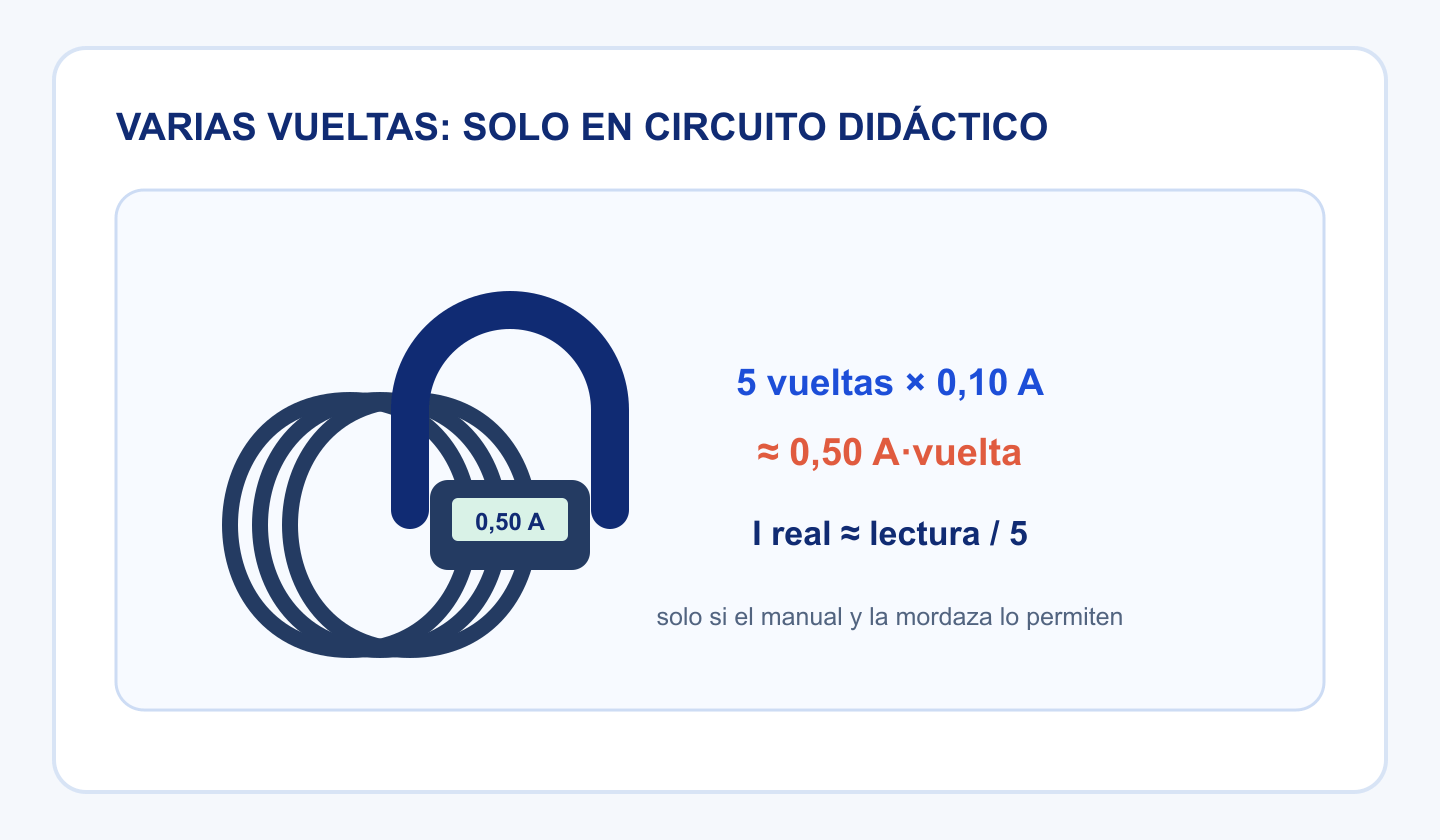

En un circuito didáctico aislado, algunos manuales permiten pasar el mismo conductor varias veces por la mordaza para amplificar el efecto: con N vueltas, la lectura representa aproximadamente N × I; por tanto, I real ≈ lectura/N. Con cinco vueltas y 0,10 A reales se esperaría un efecto próximo a 0,50 A·vuelta. Esta técnica depende de geometría, espacio, precisión y documentación del equipo; no es una solución universal.

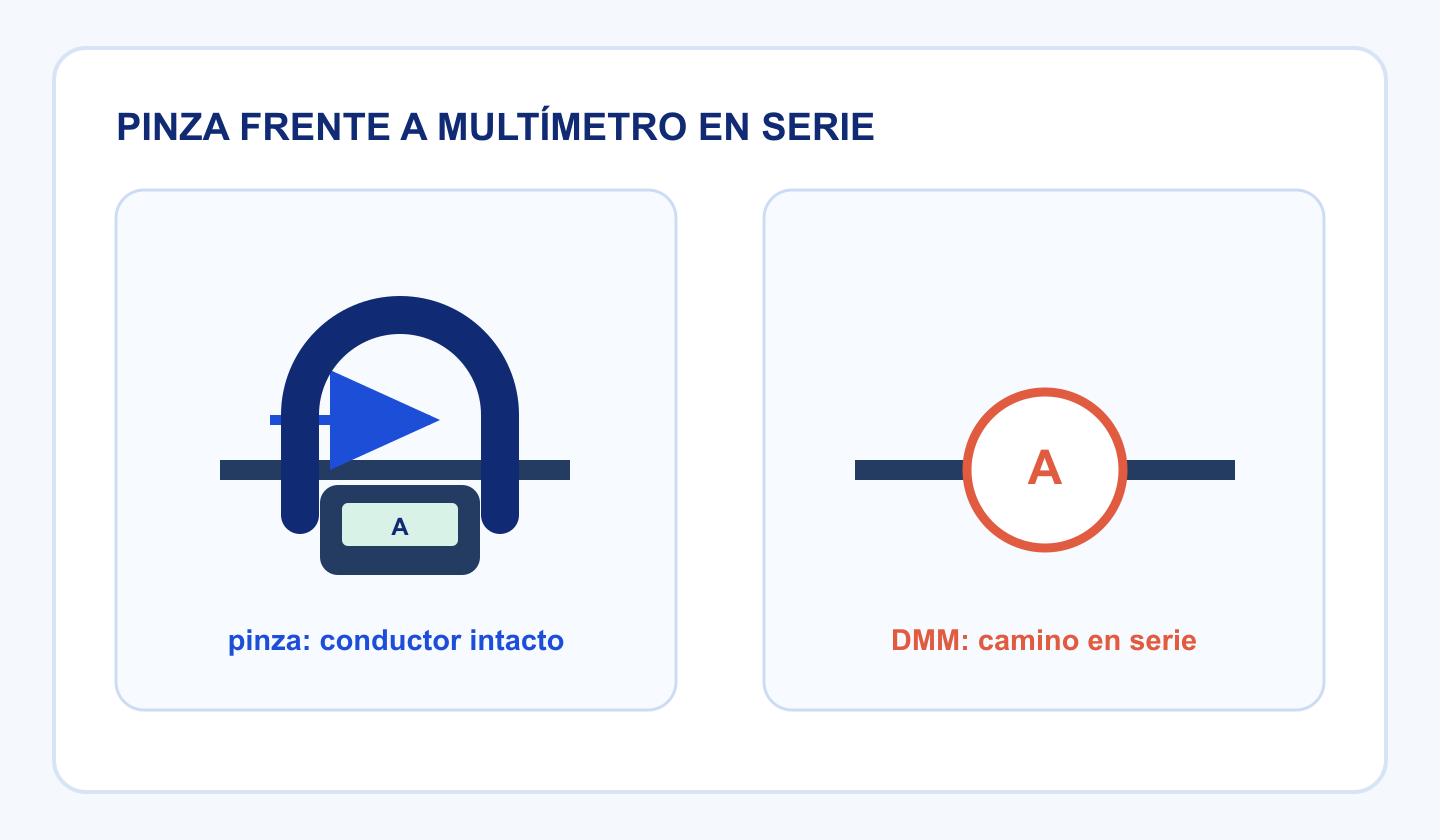

Pinza amperimétrica frente a multímetro en serie
| Aspecto | Pinza | DMM en serie |
|---|---|---|
| Conexión | Rodea conductor | Ocupa un tramo del circuito |
| Abrir el circuito | No | Sí |
| Burden | No introduce el shunt en el camino | Existe según rango y diseño |
| Corriente pequeña | Puede carecer de resolución | Puede ser preferible si su rango lo admite |
| Corriente mayor | Útil dentro de rating y especificaciones | Limitada por entrada, fusible y tiempo |

La pinza no es siempre “mejor”. Conviene cuando no abrir el conductor aporta valor y la señal está dentro de sus capacidades. Un DMM en serie puede ser preferible cuando se necesita resolver una corriente pequeña y el montaje didáctico permite insertarlo con seguridad.
Una secuencia de comprobación para una medida fiable
La secuencia más útil no consiste en elegir primero la herramienta más cómoda. Primero se identifica la magnitud: AC o DC, rango esperado y si la corriente es estable o variable. Después se comprueba que el instrumento ofrece la función, el rango y la resolución necesarios. Solo entonces se observa un único conductor accesible, se cierra la mordaza y se interpreta el número con sus unidades y su signo.
Esta forma de pensar reduce dos errores comunes. El primero es usar una pinza porque evita abrir el circuito, aunque la corriente sea demasiado pequeña para ella. El segundo es interpretar una lectura aproximadamente nula como ausencia de consumo cuando se han rodeado ida y retorno. La medición empieza antes de leer la pantalla: empieza al decidir qué corriente se quiere aislar y qué puede ver realmente el sensor.
Resumen práctico
- Una pinza amperimétrica detecta el campo magnético asociado a la corriente; no necesita insertarse en serie.
- La lectura representa la suma de las corrientes encerradas. Para medir una rama, se abraza un conductor individual.
- Una pinza de transformador de corriente sirve esencialmente para AC; una pinza AC/DC debe indicarlo expresamente.
- En DC, ZERO, signo y posición se aplican según el modelo. Una lectura negativa puede reflejar la orientación del instrumento.
- Rango, resolución y precisión son diferentes: el número de la pantalla necesita contexto.
- La medición sin contacto eléctrico no elimina los límites de seguridad, el rating del equipo ni la necesidad de acceso adecuado.
Con estas bases ya es posible decidir cuándo una pinza responde a la pregunta correcta y cuándo conviene utilizar otro método. La idea clave no es “morder un cable y leer amperios”, sino delimitar una corriente, elegir una tecnología compatible y entender la incertidumbre de la indicación.
Errores frecuentes
| Error | Qué ocurre | Cómo evitarlo |
|---|---|---|
| Abrazar el cable completo | Ida y retorno pueden cancelarse | Rodear un conductor individual |
| Usar AC para DC | Lectura no válida | Confirmar función A⎓ compatible |
| No hacer ZERO cuando corresponde | Offset DC | Seguir el manual del modelo |
| Medir una corriente menor que la resolución | 0,0 A ambiguo | Elegir instrumento apropiado |
| Mordaza mal cerrada | Error de medida | Comprobar cierre completo |
| Confundir CAT con autorización | Falsa sensación de seguridad | Respetar entorno, rating y competencia |
Checklist final
- □ Corriente, tipo de señal y rango estimados.
- □ Pinza compatible con AC o DC según corresponda.
- □ Mordaza cerrada; ZERO solo si procede.
- □ Un conductor aislado dentro de la mordaza.
- □ Lectura interpretada con unidad, signo, resolución y especificaciones.
- □ Ejemplo limitado a baja tensión didáctica; ninguna intervención en red ni sistemas de alta energía.
Fuentes técnicas y siguiente paso
Para ampliar el funcionamiento y el procedimiento específico del instrumento, consulta la guía de Fluke sobre medida con pinza, su explicación de los sensores Hall y la guía de uso de Hioki. Para seguridad de categorías, revisa las categorías CAT de un multímetro.
Una pinza mide corriente sin interrumpir el camino eléctrico, pero exige entender qué conductor rodea, qué señal puede medir y qué significa realmente la lectura en condiciones especificadas.
