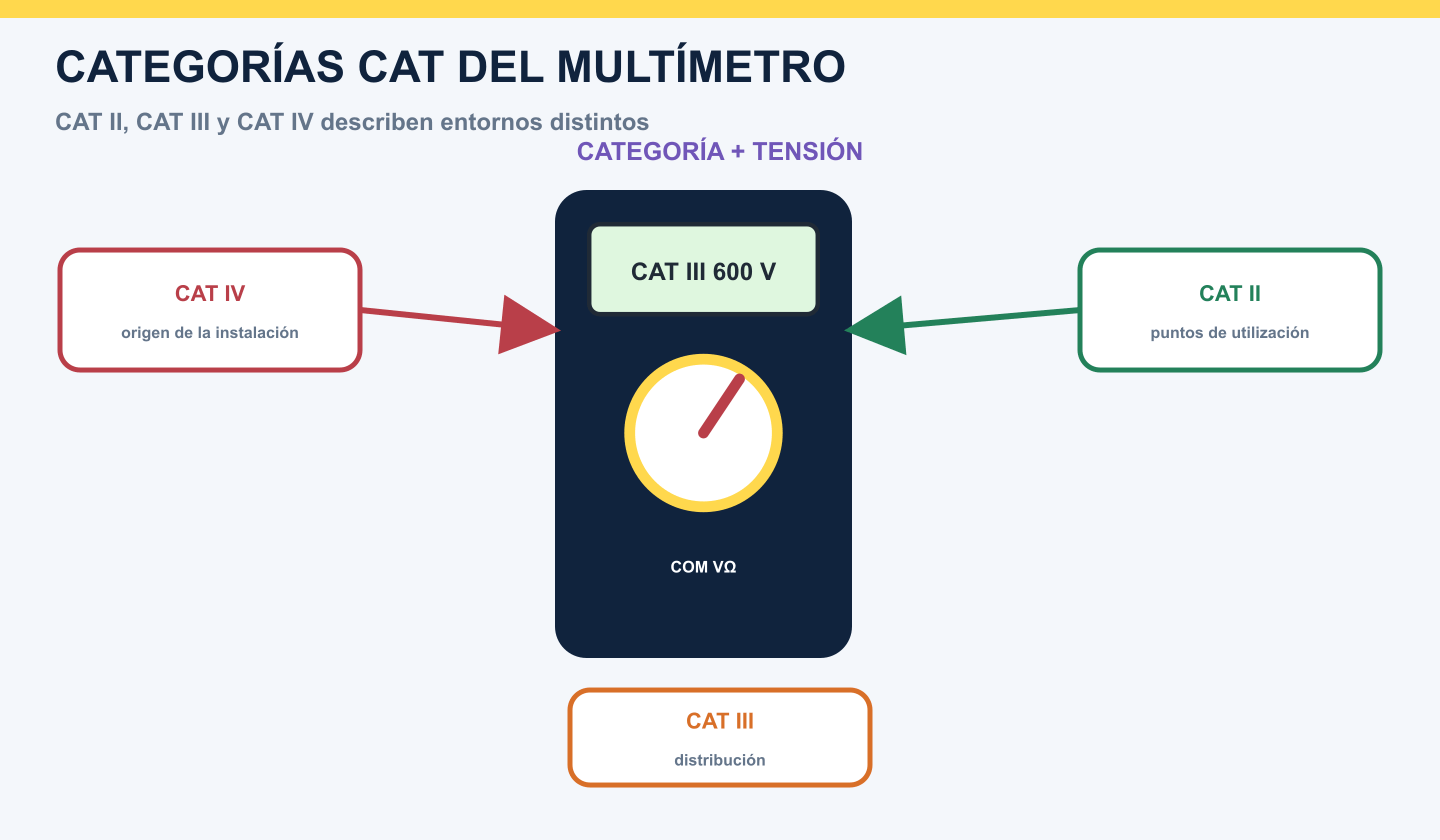

Categorías CAT del multímetro: CAT II, CAT III y CAT IV

Leer «CAT III 600 V» en un multímetro no significa simplemente que el aparato “mide hasta 600 voltios”. La inscripción reúne dos datos: una categoría de medida vinculada al entorno eléctrico y una tensión nominal asociada a esa categoría. Separarlos conduce a interpretaciones peligrosas.

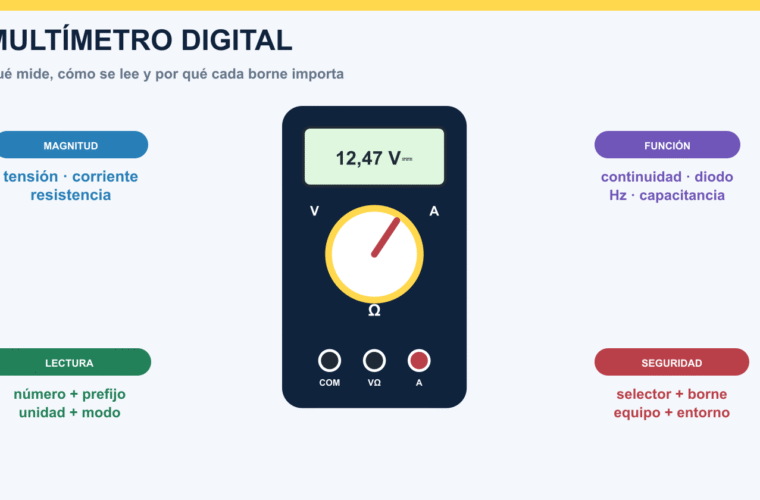

Esta guía profundiza en las categorías CAT del multímetro después de la introducción general sobre qué es y cómo se lee un multímetro digital. Explica CAT II, CAT III y CAT IV, los transitorios, el doble marcado y el papel de las puntas. No contiene instrucciones para medir una toma, abrir un cuadro o intervenir en una instalación energizada.

Categorías CAT del multímetro: en 30 segundos

• CAT II corresponde a circuitos de ensayo y medida conectados directamente a puntos de utilización de la red de baja tensión, como el lado del receptor conectado a una toma.
• CAT III corresponde a la parte de distribución de la instalación de baja tensión de un edificio.
• CAT IV corresponde al origen de esa instalación de baja tensión.
• La categoría siempre se lee con su tensión: CAT III 600 V, no solo “CAT III”.
• Una categoría mayor no significa más precisión, más resolución, True RMS ni protección frente a cualquier error.
• Instrumento, puntas y accesorios forman un sistema; la configuración menos adecuada limita el conjunto.

Estas definiciones sitúan entornos conceptuales. No autorizan a un principiante a realizar mediciones allí y no sustituyen el manual, la formación ni un procedimiento de seguridad.

Qué significa CAT en un multímetro

CAT abrevia measurement category, categoría de medida. La serie IEC 61010 utiliza esta clasificación para circuitos de ensayo y medida que pueden conectarse a diferentes partes de una red de baja tensión. La categoría expresa el entorno de transitorios para el que el circuito de medida ha sido diseñado y ensayado, junto con una tensión nominal especificada.

No clasifica la calidad general del aparato. Tampoco es una escala de exactitud, resolución o funciones. Dos multímetros con la misma categoría pueden diferir mucho en precisión, ancho de banda, protección de entradas, rango o construcción.

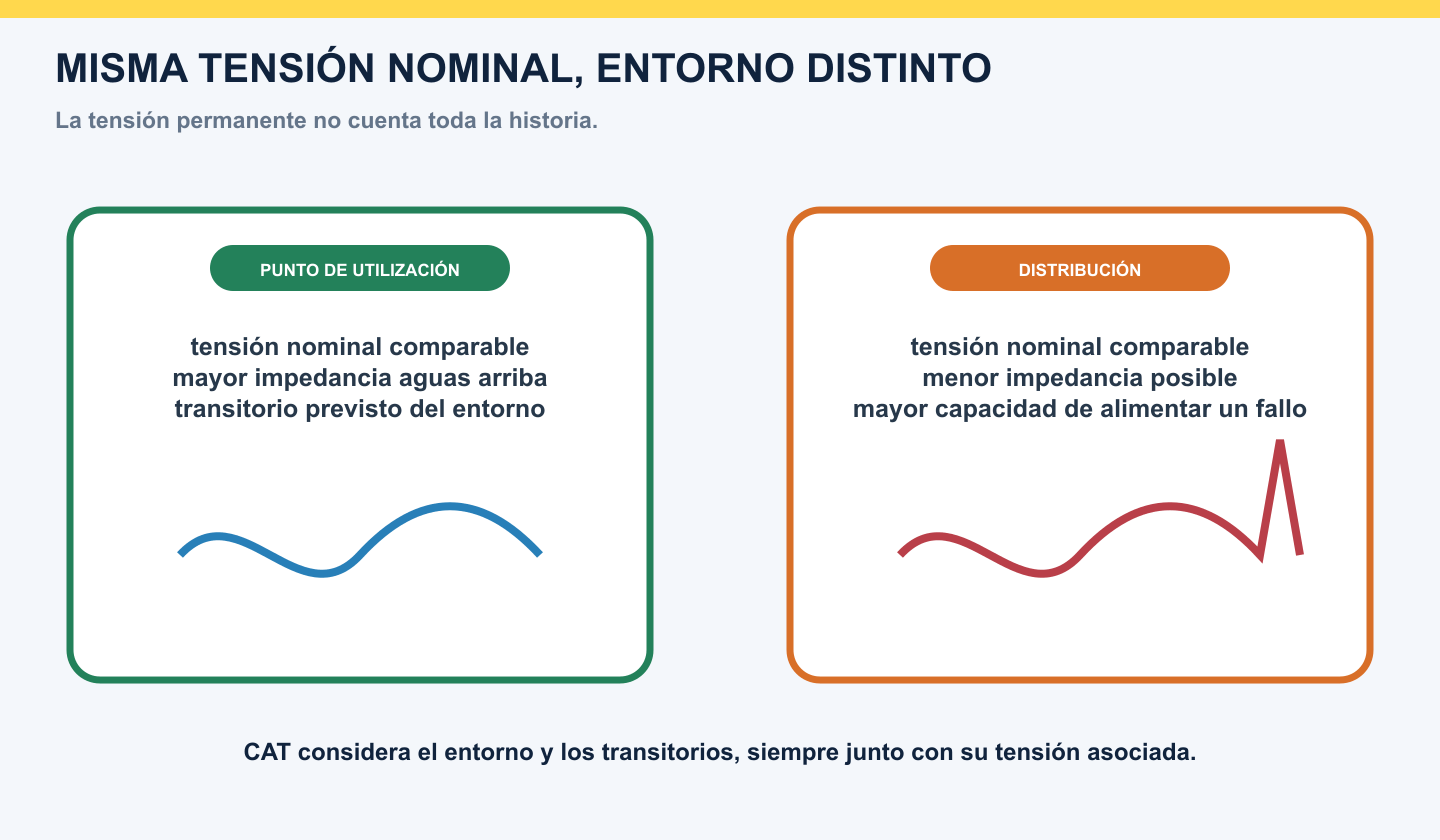

Por qué la tensión nominal no cuenta toda la historia

Dos puntos pueden tener una tensión nominal comparable y, sin embargo, pertenecer a entornos de medida distintos. La tensión nominal describe el funcionamiento previsto en condiciones normales. No describe por sí sola la sobretensión transitoria que puede aparecer ni la capacidad del sistema para alimentar un fallo.

Cerca de la distribución o del origen de una instalación, la impedancia efectiva del sistema puede ser menor y la corriente de defecto disponible, mayor. Esto no convierte CAT en una simple escala de “energía”: la clasificación normativa combina entorno, tensión a tierra y solicitaciones transitorias previstas. La energía disponible ayuda a entender por qué el fallo de un instrumento puede ser mucho más grave en unos puntos que en otros.

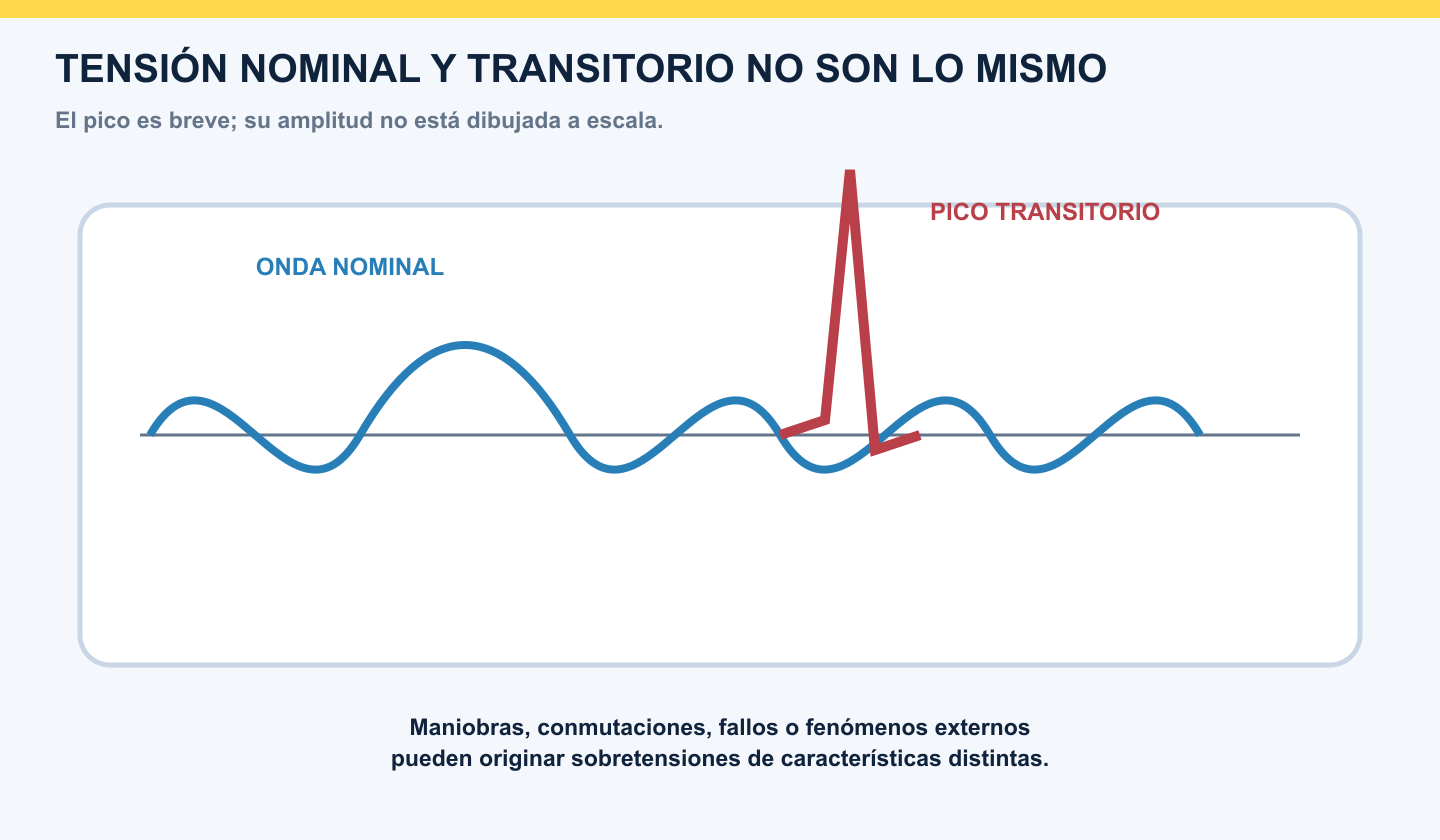

Qué es una sobretensión transitoria

Un transitorio es una variación breve que se superpone a la tensión normal. Puede originarse por maniobras, conmutación de cargas inductivas, fallos o fenómenos externos. No todos tienen la misma amplitud, duración u origen. Una red de 230 V de valor eficaz no se reduce a una senoide ideal que nunca se aparta de su régimen normal.

Si una sobretensión supera el aislamiento o la protección del circuito de medida, puede provocar ruptura interna, conducción no prevista, arco o propagación de fuego. La edición 2023 de IEC 61010-2-033 incorpora requisitos específicos contra la propagación de fuego y arco en circuitos de medida. Esto explica por qué el marcado CAT es una especificación de seguridad, no un adorno del frontal.

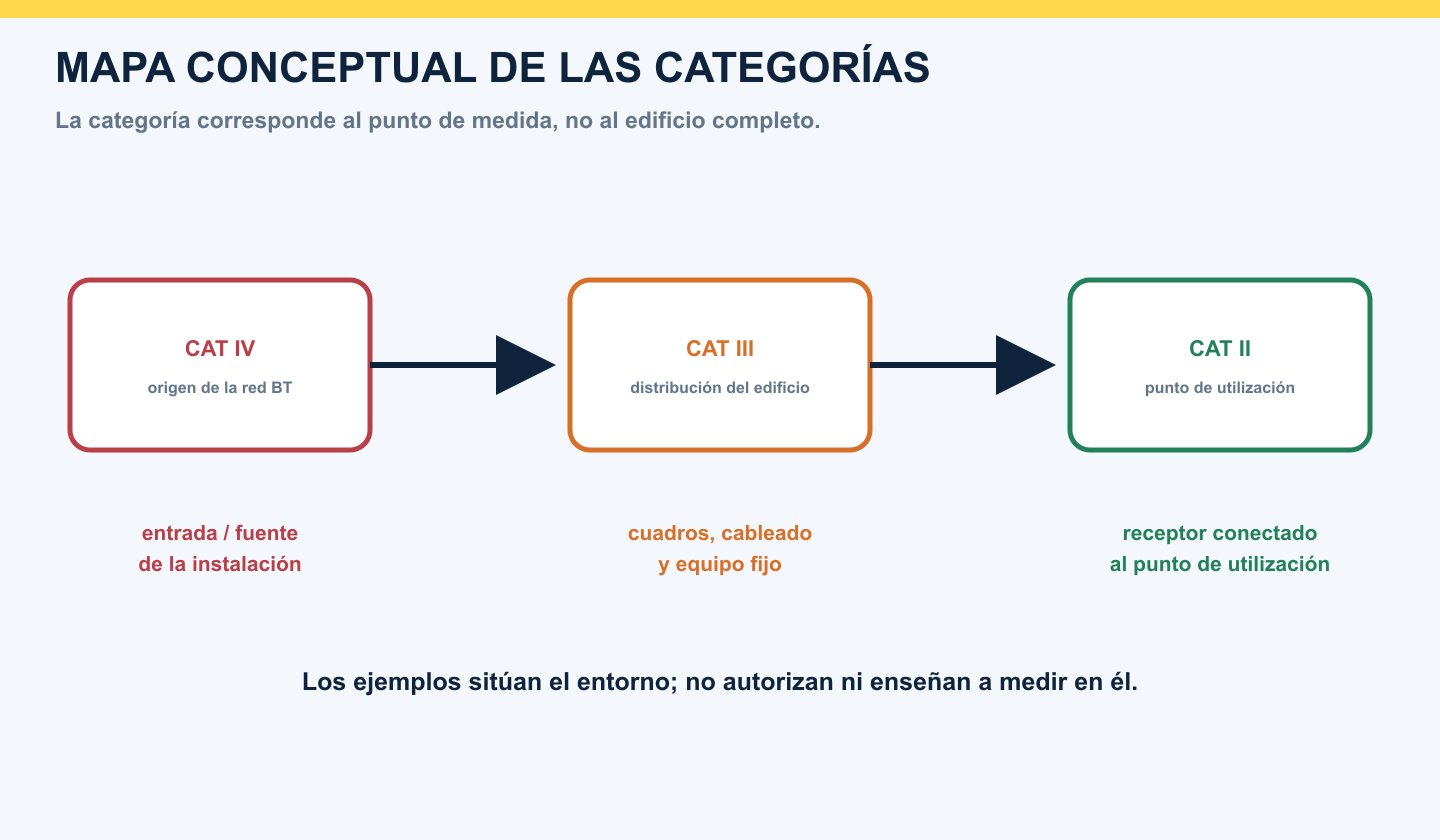

Qué diferencia CAT II, CAT III y CAT IV

Por qué CAT II, III y IV no forman una escala lineal

El número romano ordena entornos, pero no permite afirmar que un instrumento CAT IV sea “un CAT III con más voltios”. Al desplazarse hacia el origen cambian las sobretensiones previsibles y la capacidad del sistema para mantener un arco o suministrar corriente durante un fallo. El diseño se ensaya para combinaciones declaradas de categoría y tensión.

Por eso tampoco se elige una categoría alta ignorando el resto. Un equipo CAT IV 600 V no adquiere por esa inscripción un rango de 1000 V, una entrada de corriente ilimitada o mayor exactitud. Y un equipo CAT III 1000 V no sustituye automáticamente al primero en el origen de la instalación. La comparación solo tiene sentido cuando categoría, tensión, terminales, accesorios y condiciones se leen conjuntamente.

CAT II: puntos de utilización

IEC 61010 aplica CAT II a circuitos de ensayo y medida conectados directamente a puntos de utilización —tomas y puntos similares— de la red de baja tensión. Los ejemplos de fabricantes incluyen el lado del receptor de aparatos, herramientas portátiles y equipos semejantes. La palabra “directamente” se refiere a esa relación con el punto de utilización, no a cualquier parte del cableado fijo.

CAT III: distribución del edificio

CAT III se aplica a circuitos conectados a la parte de distribución de la red de baja tensión del edificio. La documentación técnica cita cuadros de distribución, cableado fijo, interruptores, cajas de conexión y equipos con conexión permanente. Es una descripción del entorno eléctrico; no enseña a abrir esos equipos ni a colocar puntas.

CAT IV: origen de la instalación

CAT IV se aplica a circuitos conectados en el origen de la red de baja tensión del edificio. Los ejemplos internacionales incluyen la entrada de servicio y dispositivos anteriores a la protección principal. En España, no debe equipararse de forma automática cada ejemplo extranjero con una definición del REBT: aquí estamos explicando la clasificación IEC del punto de medida, no redefiniendo acometidas o instalaciones de enlace.

Qué pasó con CAT I

Muchas tablas antiguas presentan CAT I, II, III y IV como cuatro peldaños equivalentes. La terminología moderna de la serie IEC 61010 dejó de utilizar “CAT I” de esa manera. Para circuitos que no están clasificados para mediciones en CAT II, III o IV, la formulación actual es precisamente que no están clasificados para esas categorías.

Eso no significa que todos esos circuitos sean idénticos ni que carezcan de límites. Significa que “CAT I” no debe imprimirse hoy en una tabla pedagógica como la categoría inferior simétrica. Sus tensiones, transitorios permitidos y condiciones se documentan por otras especificaciones del equipo. Esta decisión editorial se apoya en la evolución publicada por IEC para las normas de puntas y circuitos de medida.

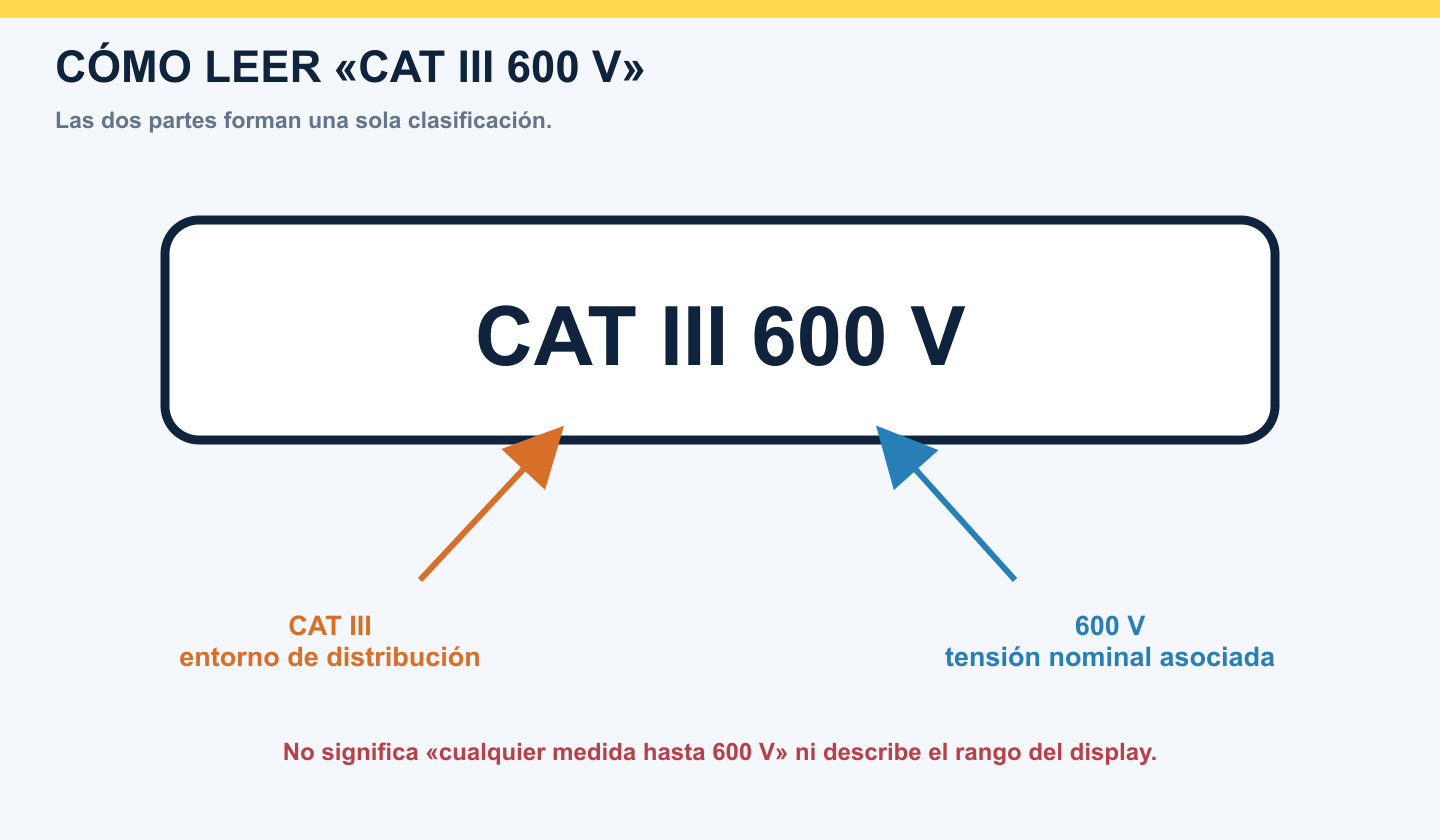

Cómo leer CAT III 600 V

La inscripción debe leerse como una unidad: el circuito de medida está clasificado para un entorno CAT III hasta la tensión nominal asociada que declara el fabricante, dentro de las demás condiciones especificadas. No significa “puedes medir cualquier cosa hasta 600 V”.

Tampoco asegura que todos los modos admitan esa tensión, que el rango de la pantalla sea 0–600 V o que cualquier conexión sea válida. Pueden existir límites diferentes entre terminales y tierra, entre bornes, para corriente, resistencia u otras funciones. El marcado del equipo y el manual completan la información.

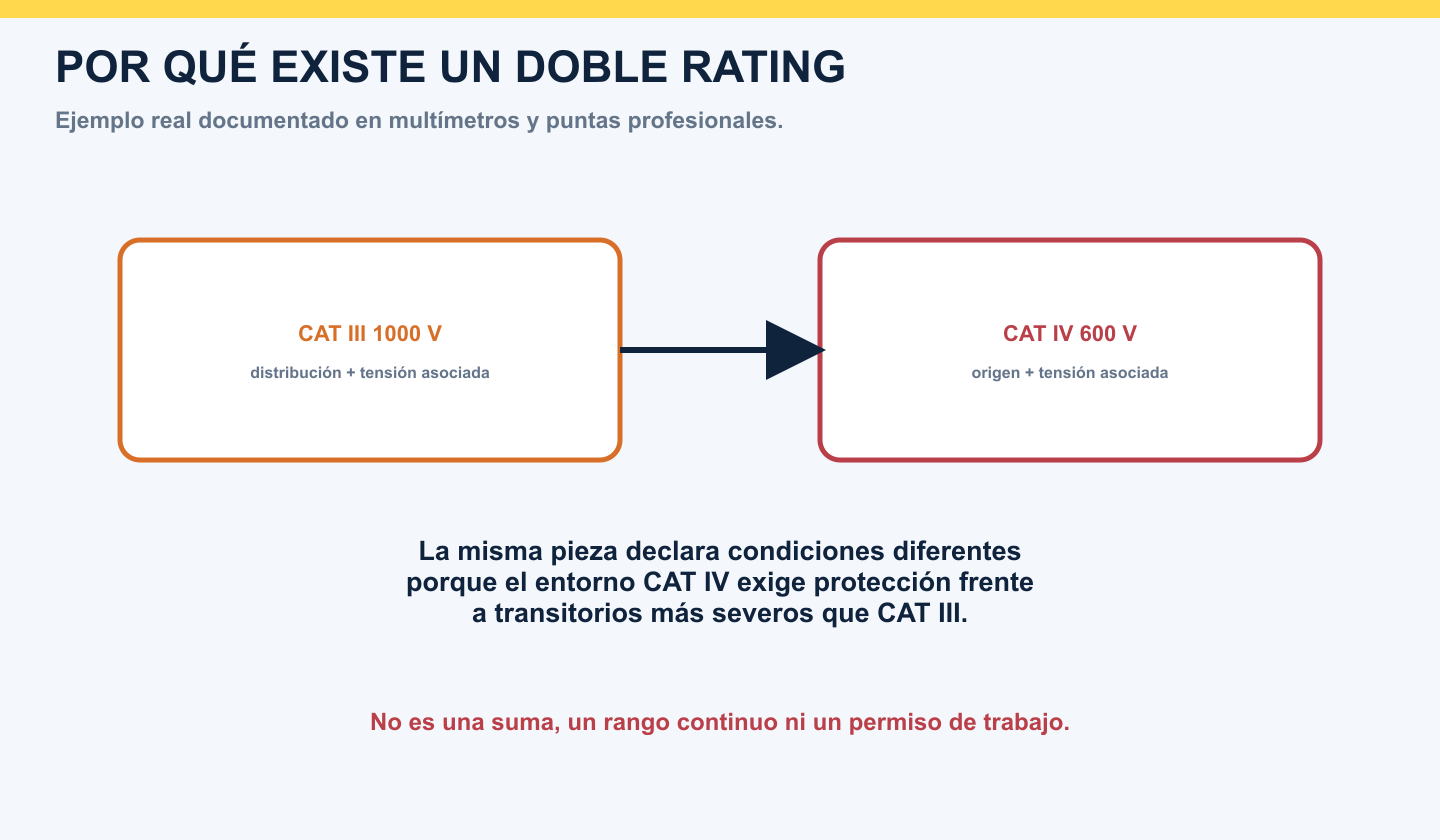

Por qué aparece CAT III 1000 V y CAT IV 600 V

Un mismo multímetro o juego de puntas puede declarar CAT III 1000 V / CAT IV 600 V. Es un doble marcado real documentado, entre otros, en el Fluke 77 IV, las puntas Fluke TL175 y el Megger AVO415. La pieza se ha evaluado para dos combinaciones diferentes de entorno y tensión.

CAT IV implica un entorno de transitorios más severo que CAT III; por eso la tensión nominal asociada puede ser menor. No se suman los valores, no forman un rango continuo y no convierten el equipo en universal. En cada caso se aplica la combinación completa que corresponda.

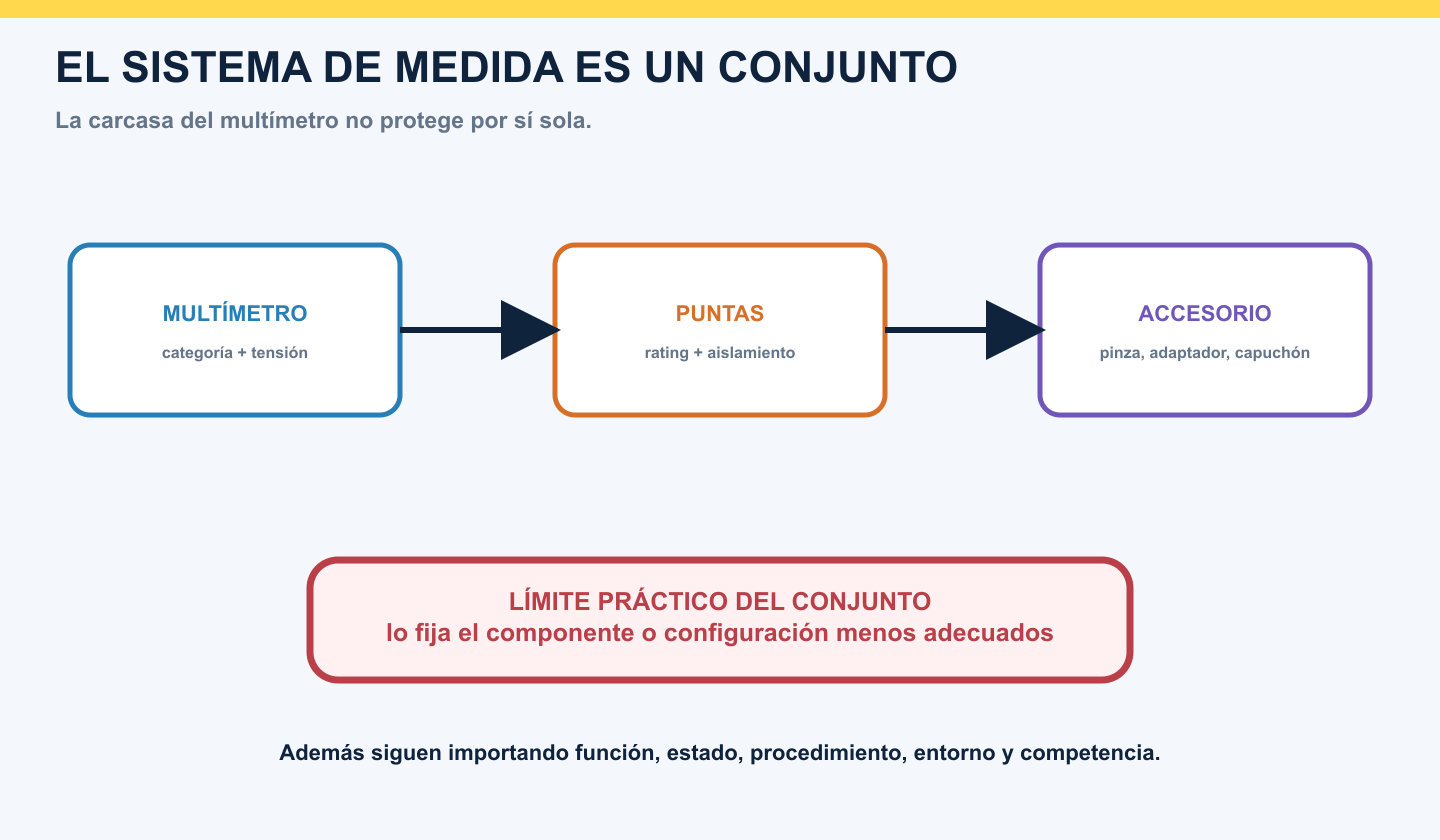

Multímetro, puntas y accesorios forman un sistema

La clasificación de la carcasa no basta. Las puntas tienen su propio aislamiento, protector de dedos, longitud metálica expuesta y rating. Una pinza, adaptador o capuchón también puede introducir un límite. Como principio práctico, el conjunto queda restringido por el componente o configuración menos adecuados, además de los límites del instrumento.

El manual del Megger AVO415 formula explícitamente que la clasificación de conexión es la del componente de menor rating del circuito de medida. Este principio no elimina otros requisitos: siguen importando estado, función, bornes, entorno, procedimiento y competencia.

Capuchones y protectores de punta

Las puntas Fluke TL175 ofrecen un ejemplo verificable. Su protector ajusta la parte metálica expuesta entre 19 y 4 mm, y el rating visible cambia con la configuración: la posición de mayor exposición se destina a CAT II, mientras que la protección extendida reduce exposición para CAT III o IV. No todos los productos funcionan así; solo debe usarse la configuración autorizada por su fabricante.

Qué cambia dentro de un instrumento protegido

Un diseño preparado para determinados entornos puede combinar distancias de aislamiento, barreras, componentes limitadores de sobretensión, diseño de placa y fusibles con capacidad de interrupción adecuada. La solución concreta depende del fabricante y del circuito; no existe una arquitectura única que pueda deducirse observando la carcasa.

Clearance es la distancia más corta por el aire entre partes conductoras. Creepage es la distancia recorrida sobre la superficie de un aislante. Ambas ayudan a controlar la ruptura y las corrientes superficiales, pero sus valores dependen de tensión, materiales, contaminación y diseño. No se usan aquí para juzgar visualmente un equipo abierto.

Las entradas de corriente merecen especial atención porque una conexión incorrecta puede crear un camino de baja impedancia. Los fusibles internos con características adecuadas forman parte de la protección, pero no transforman cualquier error en inocuo ni deben sustituirse por una pieza solo porque encaje físicamente.

CAT no significa precisión, True RMS ni rango

CAT III no hace que un multímetro sea más preciso que otro CAT II. True RMS tampoco eleva su categoría; puedes revisar la diferencia en valor RMS. Asimismo, un rango de 1000 V y un rating CAT III 1000 V son datos diferentes aunque compartan número.

Errores frecuentes al interpretar el marcado

Dos ejercicios de interpretación segura

Ejercicio 1: CAT III 600 V frente a “600 V max”

Las inscripciones no aportan la misma información. CAT III 600 V combina entorno y tensión nominal. “600 V max” aislado solo anuncia un límite cuya entrada, función, referencia y protección deben buscarse en el manual; no demuestra una clasificación CAT.

Ejercicio 2: CAT III 1000 V / CAT IV 600 V

Son dos ratings: hasta 1000 V nominales en el entorno CAT III declarado y hasta 600 V nominales en CAT IV, siempre bajo las demás condiciones del fabricante. No significa 1600 V ni permiso para intervenir en esos lugares.

Normas y datos que sí se han verificado

No se ha reproducido una tabla de tensiones de impulso. Publicar cifras aisladas sin el texto normativo completo, el contexto de aplicación y las condiciones pertinentes aportaría una falsa precisión. El principio se explica sin convertir datos secundarios en una supuesta regla universal.

Checklist para interpretar una inscripción CAT

1. Lee categoría y tensión como una combinación.
2. Identifica la entrada o el circuito de medida al que se aplica.
3. Comprueba límites entre terminales, tierra y funciones.
4. Verifica el rating y la configuración de puntas y accesorios.
5. Revisa el estado físico y la documentación del fabricante.
6. No confundas CAT con rango, precisión o True RMS.
7. Recuerda que un marcado no sustituye formación, evaluación del riesgo ni procedimiento.

Límite de seguridad de esta guía

Las instalaciones españolas pueden implicar tensiones de 230/400 V, pero este artículo no explica cómo medirlas. No indica una posición del selector, no describe conexiones entre conductores, no abre cuadros, no accede a contadores o instalaciones de enlace y no desarrolla trabajo trifásico energizado.

Entender dónde se sitúan CAT II, III y IV sirve para interpretar documentación y descartar simplificaciones. Ejecutar una medida real exige además equipo adecuado, puntas correctas, procedimiento, competencia y medidas de seguridad eléctrica. Clasificación no equivale a autorización.

Fuentes técnicas consultadas

• IEC 61010-1:2010 + AMD1:2016 + COR1:2019.
• IEC 61010-2-033:2023, versión extendida.
• IEC 61010-2-030:2023.
• IEC 61010-031:2022.
• IEC 61010-031:2015 + AMD1:2018: cambio publicado de la antigua terminología CAT I.
• Hioki: definiciones actuales de CAT II, III y IV.
• Fluke 77 IV: doble rating CAT III 1000 V / CAT IV 600 V.
• Fluke TL175: rating y longitud de punta ajustable.
• Megger AVO415: categorías y sistema limitado por el componente de menor rating.

Idea final

CAT II, CAT III y CAT IV no son medallas de calidad ordenadas de peor a mejor. Son categorías que sitúan el circuito de medida en diferentes entornos de la red de baja tensión. Siempre deben leerse junto con su tensión asociada y con las especificaciones del sistema completo.

Si recuerdas una sola regla, que sea esta: categoría + tensión + entrada + puntas + condiciones. Falta cualquiera de esas piezas y el marcado no está interpretado completamente.
