Una fuente ideal de tensión entre dos nodos desconocidos plantea una dificultad concreta en el análisis nodal: conocemos la diferencia de tensión que impone, pero no tenemos una expresión directa para la corriente que la atraviesa. El supernodo resuelve exactamente ese caso sin inventar un componente nuevo.
En 30 segundos
Si una fuente ideal de tensión conecta dos nodos de tensión desconocida, trátalos juntos como un supernodo. Escribe KCL alrededor del contorno exterior, sin incluir la corriente interna de la fuente, y añade la ecuación de tensión impuesta por esa fuente. Es una técnica de análisis, no un elemento físico.
Qué es un supernodo

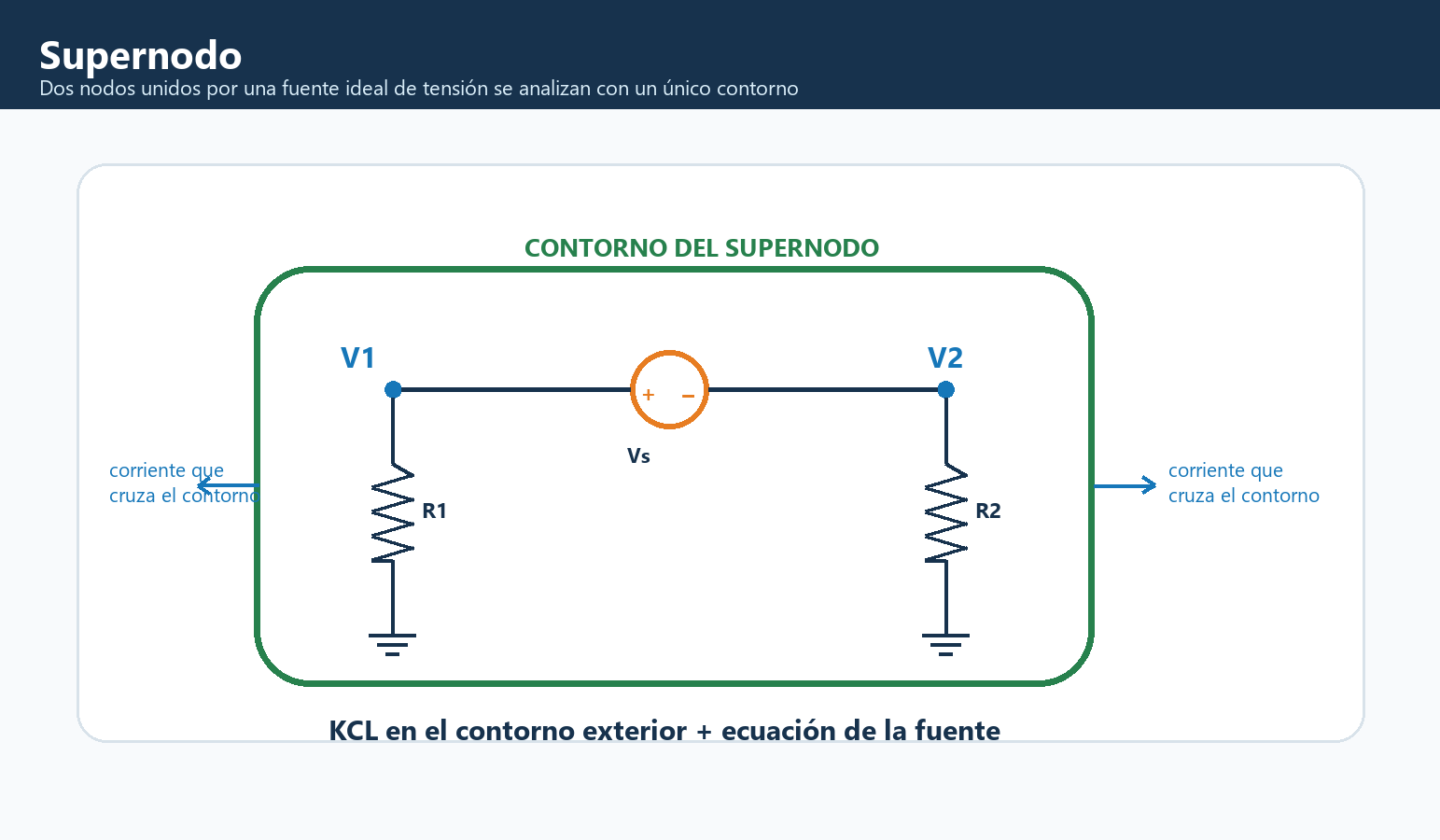

Un supernodo es el tratamiento conjunto de dos nodos no de referencia unidos por una fuente ideal de tensión. También puede aparecer si esa fuente de tensión es dependiente. El nombre no significa que los nodos se conviertan físicamente en uno solo: siguen teniendo tensiones distintas, relacionadas por la fuente.
La técnica reúne dos ecuaciones que, escritas por separado, contendrían una corriente desconocida a través de la fuente ideal. El resultado práctico es siempre el mismo: una ecuación KCL para el contorno exterior y una ecuación de restricción de tensión.
Por qué aparece
Para una resistencia entre V1 y V2, la Ley de Ohm permite escribir la corriente como (V1 − V2)/R. En una fuente ideal de tensión no hay una resistencia asociada al modelo y su corriente no se deduce directamente de las tensiones de nodo. Por eso es incómodo formular KCL de forma independiente en cada extremo.

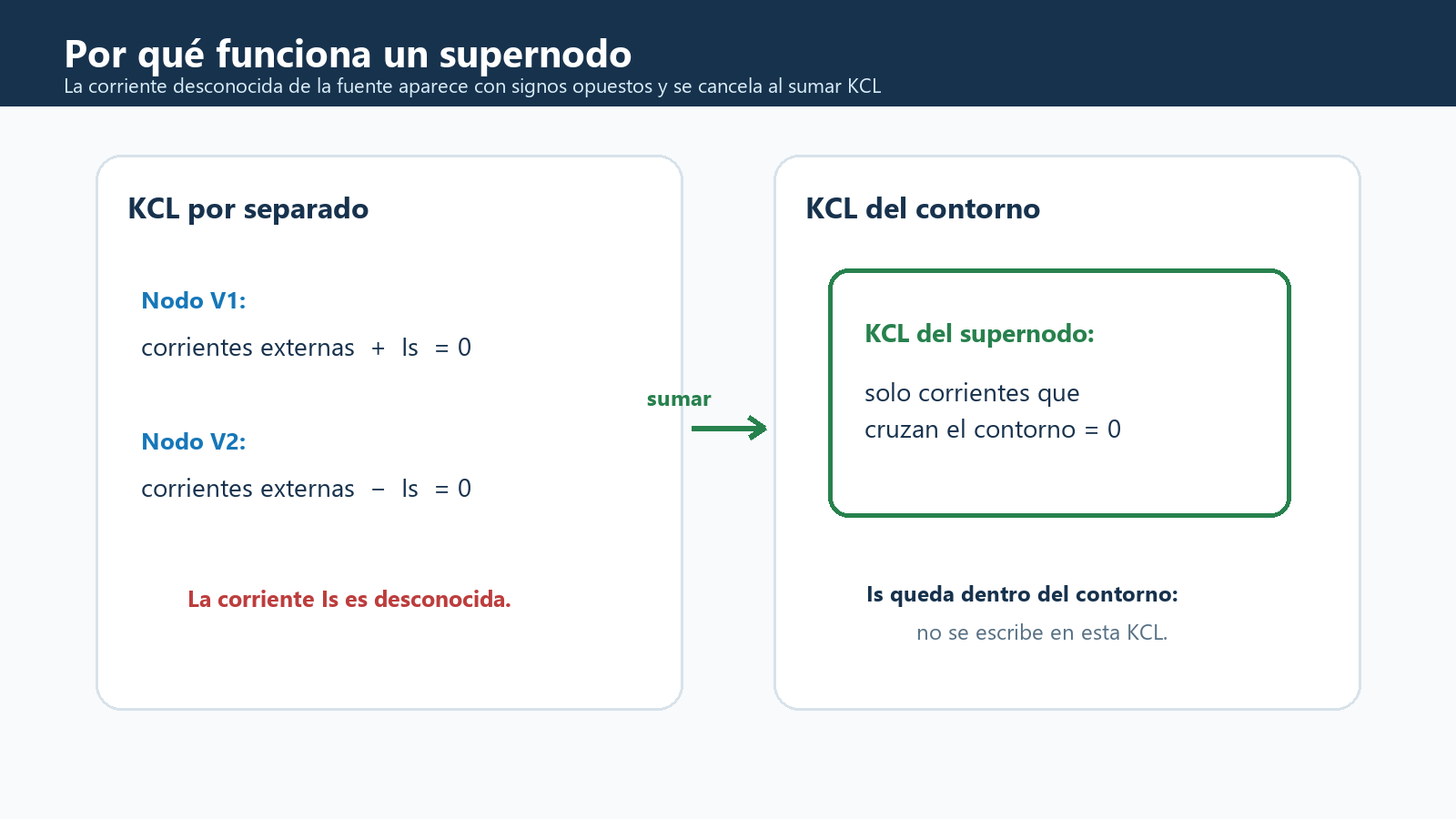

La ley de corrientes de Kirchhoff se aplica entonces alrededor del contorno que rodea los dos nodos y la fuente. Solo cuentan las corrientes que cruzan ese borde. La corriente interna de la fuente permanece dentro del contorno y no se escribe.
Cuándo debes usarlo —y cuándo no
El caso típico es una fuente ideal de tensión, independiente o dependiente, entre dos tensiones nodales desconocidas. No hace falta construir el supernodo típico si uno de los extremos es la referencia: una fuente de 10 V con el terminal positivo en V1 fija inmediatamente V1 = 10 V.
Tampoco se usa solo porque exista una fuente de tensión entre nodos ya conocidos. Y una fuente ideal de corriente entre dos nodos no crea este problema: su valor ya es conocido y se incorpora directamente con el signo adecuado en KCL.
Cómo identificarlo en un esquema
Empieza por elegir la referencia y marcar las tensiones que siguen siendo incógnitas. Después busca una fuente ideal de tensión que una directamente dos de esos nodos: sin resistencia en serie entre ellos. Si existe, el símbolo de la fuente fija una diferencia de potencial, pero la corriente de esa rama no queda expresada por Ley de Ohm. Ese es el indicador de un supernodo.
No es necesario saber de antemano cuánto vale la corriente de la fuente para aplicar el método. Precisamente se evita convertirla en incógnita al escribir KCL sobre un contorno mayor. Si más tarde interesa, puede obtenerse con KCL en uno de los nodos, como se hace en la comprobación del ejemplo.
Cómo resolver un supernodo paso a paso
1. Identifica los nodos unidos por la fuente
Marca los dos nodos y la polaridad de la fuente. Si el signo + está en V1 y el signo − en V2, una fuente de 5 V impone V1 − V2 = 5 V.
2. Agrúpalos mediante un contorno
Rodea V1, la fuente y V2. Ese contorno es una ayuda de cálculo: no borra las tensiones ni las convierte en iguales.
3. Escribe KCL alrededor del contorno
Expresa solamente las corrientes que salen o entran por resistencias y fuentes que conectan el contorno con el resto del circuito. Mantendremos la convención de corrientes salientes.
4. Añade la ecuación de la fuente
KCL no basta por sí sola. La fuente aporta la relación adicional entre las dos tensiones.
5. Resuelve y comprueba
Con dos incógnitas necesitas dos ecuaciones independientes. Después verifica KCL y la polaridad de la fuente.
En una red mayor, el principio no cambia: se conserva una ecuación KCL por cada contorno nodal independiente y se añade una restricción por cada fuente de tensión que une nodos desconocidos. Lo importante es contar incógnitas y ecuaciones antes de sustituir números.
Ejemplo completo: fuente de 4 V entre V1 y V2

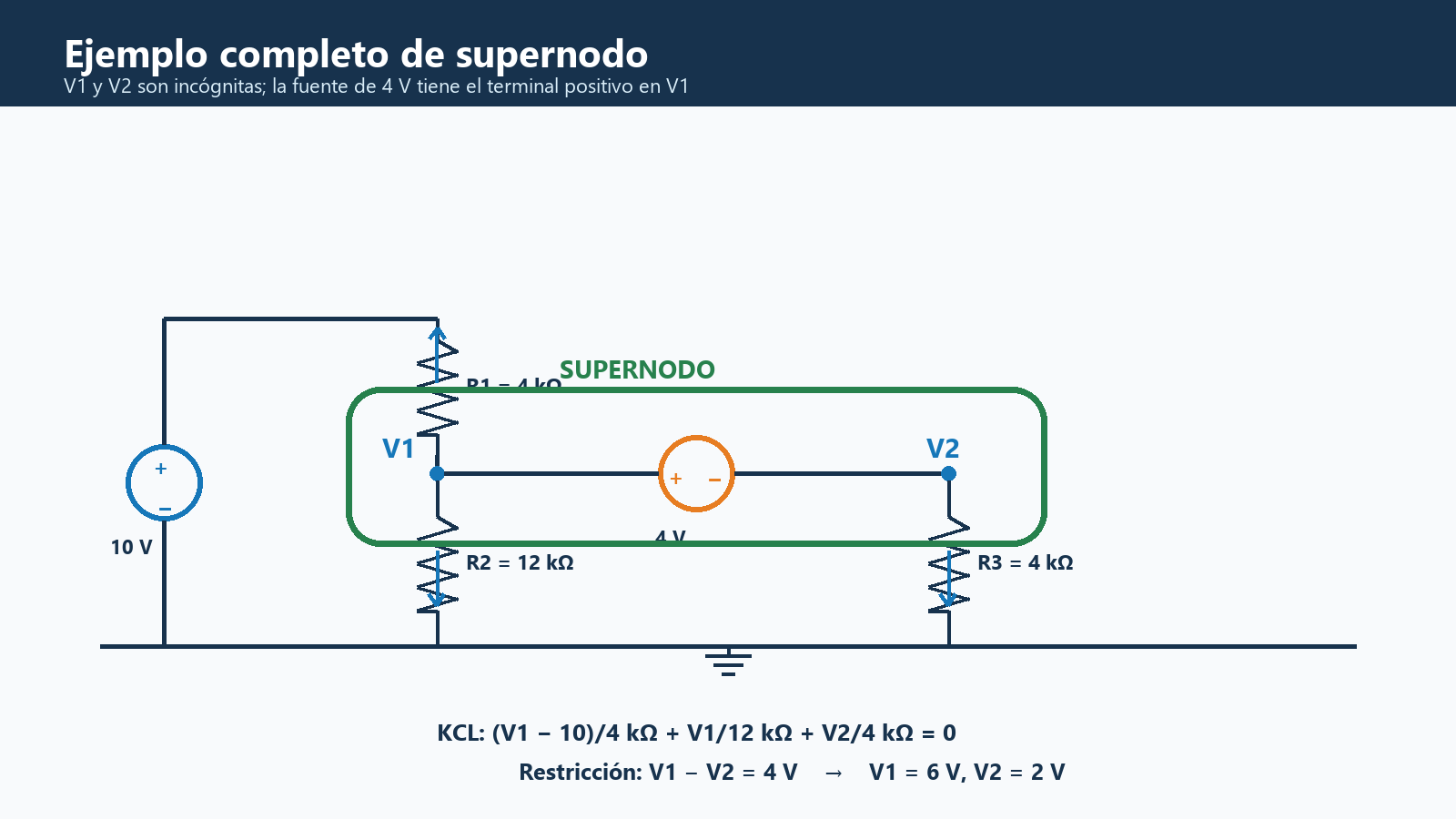

En la figura, una fuente conocida de 10 V alimenta V1 mediante R1 = 4 kΩ. V1 se conecta a referencia por R2 = 12 kΩ; V2, por R3 = 4 kΩ. La fuente ideal entre ambos nodos vale 4 V, con + en V1 y − en V2.
KCL del supernodo
(V1 − 10 V) / 4 kΩ + V1 / 12 kΩ + V2 / 4 kΩ = 0
Multiplicando por 12 kΩ:
4V1 + 3V2 = 30 V
Ecuación de restricción
La polaridad dibujada obliga a: V1 − V2 = 4 V.
Solución
Sustituimos V1 = V2 + 4 V en la KCL:
4(V2 + 4 V) + 3V2 = 30 V
7V2 = 14 V
Por tanto, V2 = 2 V y V1 = 6 V.
Cómo comprobar el resultado
Como validación independiente, introducimos explícitamente Is, definida desde V1 hacia V2 a través de la fuente:
(V1 − 10)/4 kΩ + V1/12 kΩ + Is = 0
V2/4 kΩ − Is = 0
V1 − V2 = 4 V
Al sustituir V1 = 6 V y V2 = 2 V, resulta Is = 0,5 mA. En V1 salen −1 mA por R1, +0,5 mA por R2 y +0,5 mA por la fuente: suma cero. En V2, salen +0,5 mA por R3 y −0,5 mA hacia la fuente: suma cero. La restricción también se cumple: 6 V − 2 V = 4 V.
Supernodo con fuente dependiente
Una fuente de tensión dependiente entre dos nodos desconocidos se trata igual. Por ejemplo, si la fuente cumple V1 − V2 = μVx, se escribe KCL alrededor del contorno y se añade esa relación junto con la definición de Vx si hace falta. La fuente sigue siendo parte del circuito: consulta fuentes dependientes para identificar su ecuación y sus referencias.
Errores frecuentes
- Contar la corriente interna de la fuente en KCL del contorno. No cruza el borde del supernodo.
- Olvidar la ecuación de la fuente. Sin ella, faltan datos para resolver V1 y V2.
- Invertir la polaridad. Con + en V1 y − en V2, se escribe V1 − V2.
- Usar supernodo con una fuente a referencia. En ese caso la tensión nodal suele ser conocida.
- Aplicarlo a una fuente de corriente. Su corriente ya puede aparecer directamente en KCL.
- Confundirlo con un componente. Es una estrategia de análisis nodal.
Supernodo frente a análisis de mallas

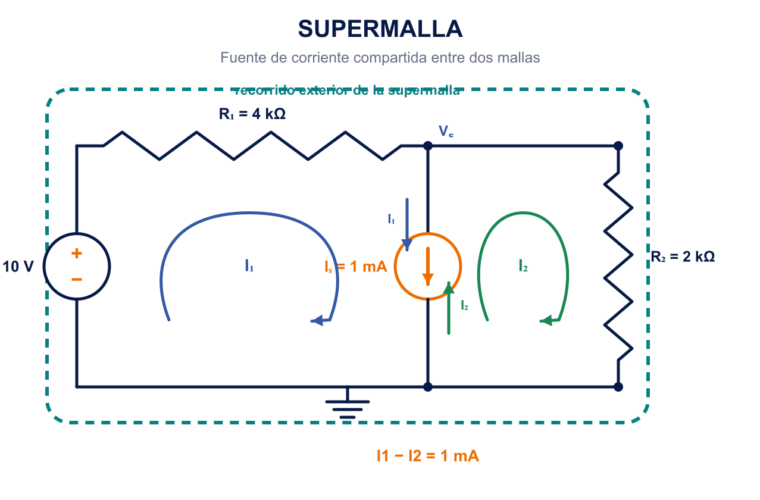

El supernodo es una extensión del análisis nodal y de KCL. En análisis de mallas, el caso conceptualmente relacionado aparece con una fuente de corriente compartida entre mallas y se resuelve mediante una supermalla. No son el mismo método, aunque ambos evitan introducir una incógnita de rama incómoda.
Checklist final
- □ ¿Hay una fuente ideal de tensión entre dos nodos desconocidos?
- □ ¿He marcado correctamente su polaridad?
- □ ¿He rodeado ambos nodos y la fuente?
- □ ¿He contado solo corrientes que cruzan el contorno?
- □ ¿He omitido la corriente interna?
- □ ¿He añadido la ecuación de tensión?
- □ ¿Tengo tantas ecuaciones como incógnitas?
- □ ¿He comprobado KCL, signos y unidades?
El supernodo extiende el análisis nodal cuando una fuente de tensión une incógnitas. La clave no es memorizar un dibujo: es reconocer que KCL se aplica al contorno exterior y que la fuente proporciona la relación que completa el sistema.
