Nivel intermedio · Conceptual
Un transformador convencional utiliza dos devanados eléctricamente separados. Un autotransformador, en cambio, emplea un devanado continuo con una o varias tomas: una parte del conductor pertenece simultáneamente al circuito de entrada y al de salida.
Esta arquitectura puede aprovechar mejor el cobre y el núcleo cuando las tensiones son próximas, pero introduce una diferencia decisiva: entrada y salida quedan conectadas eléctricamente y no existe aislamiento galvánico entre ellas.
Qué es un autotransformador
Es un transformador cuyo devanado tiene puntos de conexión intermedios. La tensión de entrada se aplica entre dos puntos del devanado y la salida se toma entre uno de ellos, el terminal común, y una toma. Según la disposición, una sección del devanado es común a ambos circuitos y otra queda en serie con ella.
No es simplemente un transformador pequeño ni un regulador electrónico. Sigue basándose en un flujo magnético variable y una relación de espiras, pero su topología combina acoplamiento magnético y conexión conductiva.

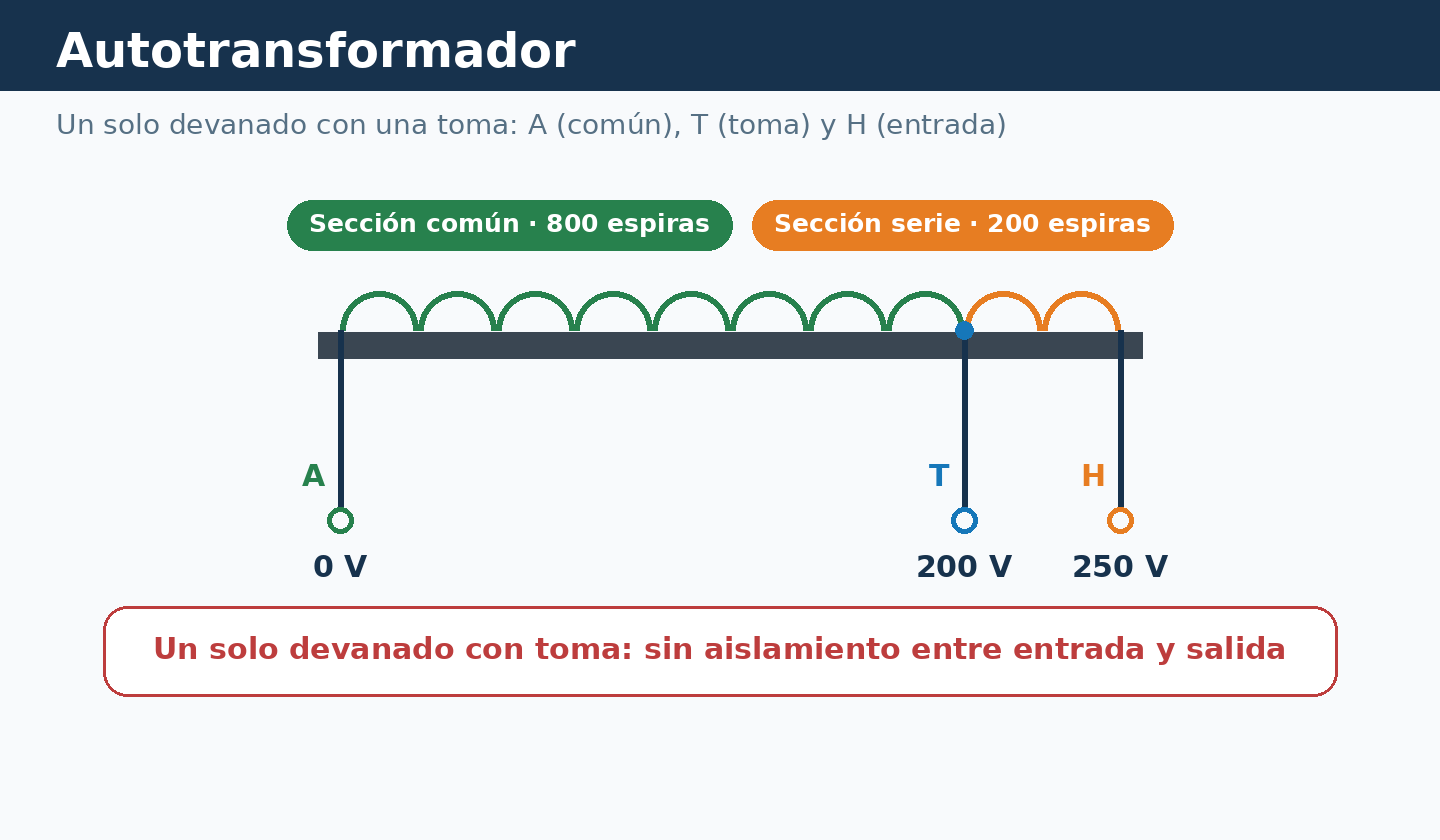

Devanado común, sección serie y toma

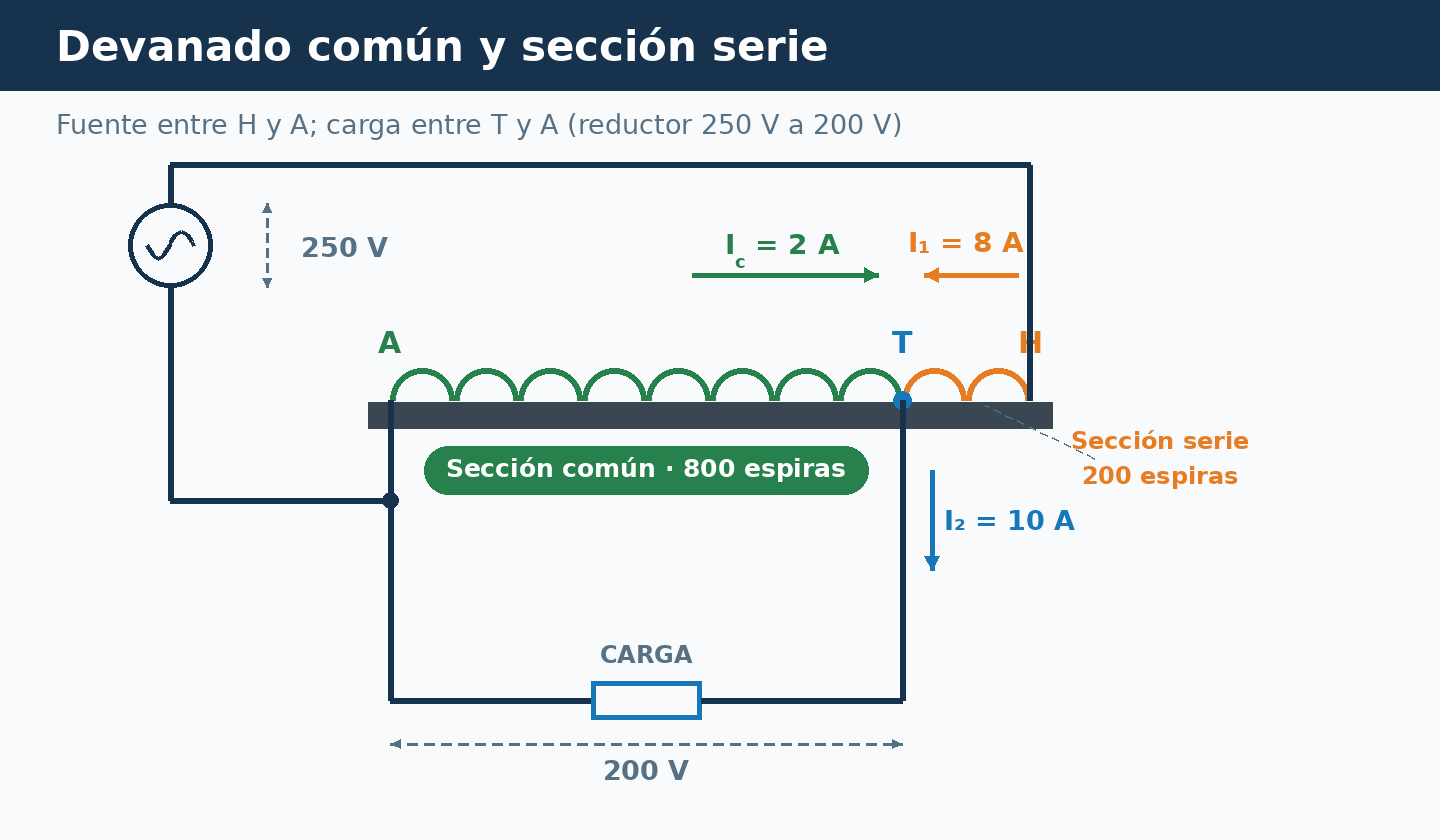

En el caso reductor más sencillo, el devanado total se conecta a la fuente y la carga se conecta entre una toma y el extremo común, que también es terminal de la fuente. La porción situada entre esos dos puntos es la sección común. El tramo restante es la sección serie.
La toma fija el número de espiras que queda entre los terminales de salida. Puede ser fija, seleccionable o móvil según el diseño. Estas opciones no cambian la idea central: existe continuidad eléctrica a través del devanado.
La energía se transfiere de dos maneras
En un transformador de dos devanados, toda la transferencia entre primario y secundario se produce mediante el campo magnético. En un autotransformador, parte de la potencia se transfiere electromagnéticamente y otra parte llega conductivamente a la carga a través de la sección serie y la toma.
No son dos procesos independientes que puedan desconectarse mentalmente. Las corrientes de las secciones común y serie se ajustan para satisfacer simultáneamente la inducción y las leyes de Kirchhoff.
Por qué no proporciona aislamiento galvánico
La entrada y la salida comparten conductor. Por tanto, no existe una barrera eléctrica equivalente a la separación entre dos devanados independientes. Una tensión de salida menor no implica que la carga quede aislada de la red o del potencial del circuito de entrada.
Esto no convierte al autotransformador en universalmente «inseguro»: existen aplicaciones correctas y equipos diseñados conforme a requisitos específicos. Significa que no debe elegirse cuando la función requerida sea precisamente separar eléctricamente ambos circuitos.
Qué implica un defecto del devanado
El caso más claro es la apertura de la sección común: la carga pierde su referencia a la toma y queda alimentada desde la entrada a través de la sección serie, con una tensión cercana a la de entrada. En general, al compartir conductor, un fallo o una conexión incorrecta puede transmitir hacia la salida un potencial ligado al circuito de entrada. La toma no constituye una barrera de seguridad y tampoco limita por sí sola todas las sobretensiones.
La protección, el aislamiento respecto a tierra y la coordinación con el sistema deben diseñarse considerando la continuidad eléctrica. Esta es otra razón para no sustituir automáticamente un transformador aislador por un autotransformador.
Tensiones y corrientes
Veamos cómo fija la toma la tensión y cómo se reparten las corrientes entre las dos secciones.
La relación de tensión sigue a las espiras seleccionadas
En el modelo ideal, la tensión entre dos puntos del devanado es proporcional al número de espiras comprendido entre ellos. Si Ntotal corresponde a la entrada y Nsalida a la sección utilizada por la carga:
Si definimos a = Ntotal/Nsalida = Ventrada/Vsalida, entonces Ientrada/Isalida = 1/a en el caso ideal y VentradaIentrada = VsalidaIsalida.
La fórmula describe tensiones ideales sinusoidales con el flujo y la frecuencia apropiados. Las caídas internas y la regulación hacen que el valor terminal real dependa también de la carga.
Ejemplo: 1000 espiras con una toma a 800
Aplicamos idealmente 250 V al devanado completo de 1000 espiras y tomamos la salida sobre 800:
La sección común tiene 800 espiras y la sección serie, 200. El resultado es reductor porque la salida utiliza menos espiras que la entrada. No se han incluido resistencia, dispersión ni pérdidas.
Funcionamiento como reductor
En la conexión reductora conceptual, la fuente alimenta el devanado total y la carga se conecta a una fracción. La tensión de salida es menor que la entrada si la toma encierra menos espiras.
La corriente de salida puede ser mayor que la corriente tomada de la fuente, de acuerdo con la conservación de potencia ideal. Sin embargo, la corriente que recorre la sección común no tiene por qué coincidir con ninguna de ellas: resulta de su diferencia fasorial según referencias y conexión.
Funcionamiento como elevador
La misma estructura puede interpretarse en sentido inverso: se aplica tensión a una parte del devanado y se toma la salida entre los extremos de un número mayor de espiras. El resultado ideal es una tensión superior.
Que un autotransformador pueda ser reductor o elevador no autoriza a intercambiar terminales arbitrariamente. El aislamiento, la sección del conductor, las corrientes nominales y la tensión por espira pertenecen a un diseño concreto.
Qué ocurre con las corrientes
La sección serie conduce la corriente asociada a uno de los lados, mientras en la sección común se combinan corrientes de entrada y salida. En el reductor ideal, la sección común conduce Isalida − Ientrada, en sentido opuesto a la corriente de la sección serie, de modo que los amperios-vuelta de ambas secciones se equilibran.
Esta distribución explica parte del ahorro de conductor: no todo el devanado debe dimensionarse para la corriente de salida completa. También impide analizarlo como si fuera una simple resistencia con toma.

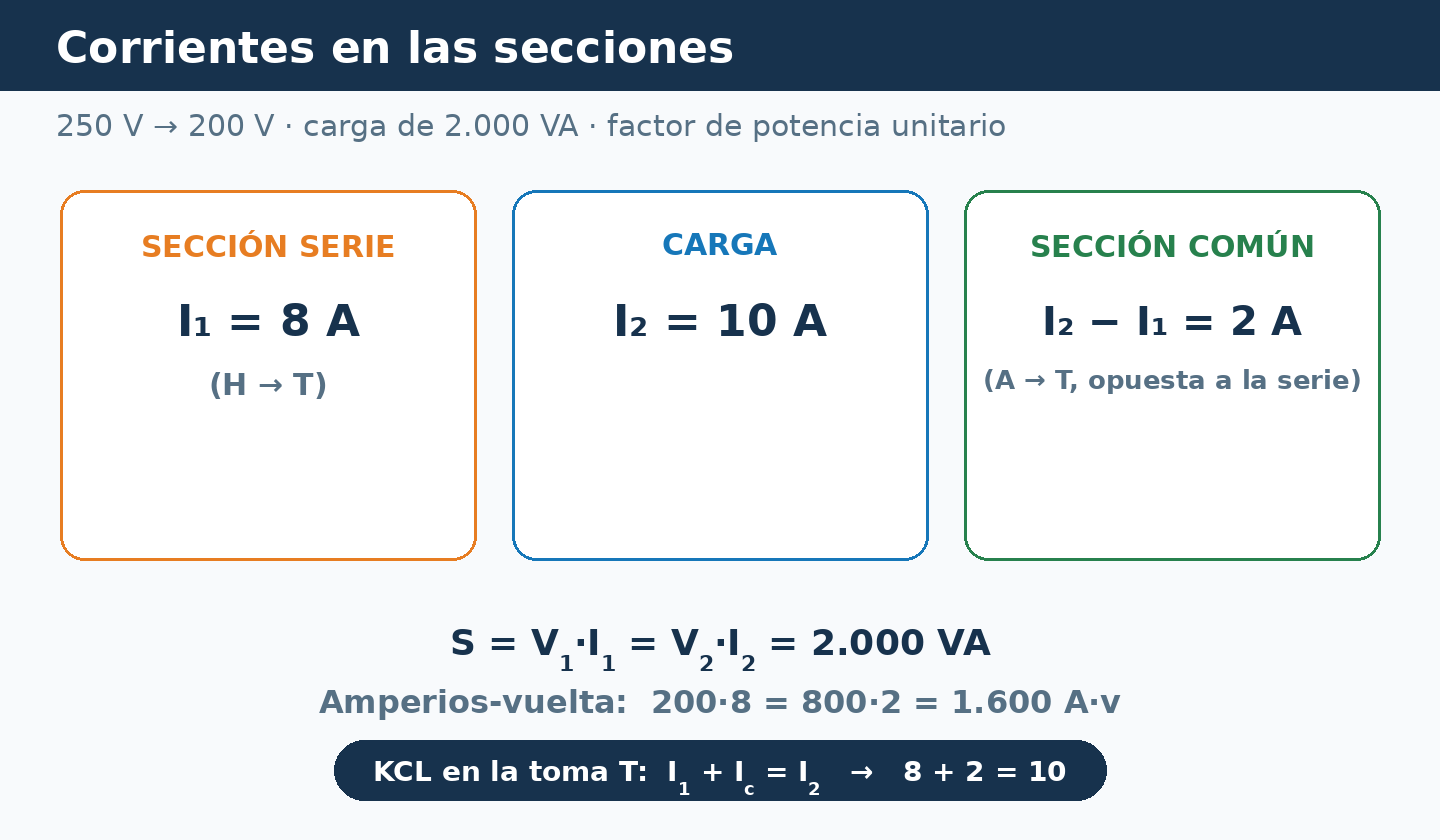

Ejemplo ideal de corrientes en las dos secciones
Retomemos el autotransformador reductor de 250 V a 200 V. Supongamos una carga ideal con factor de potencia unitario que toma 10 A. La potencia aparente de salida es 200 V·10 A = 2.000 VA.
Sin pérdidas, la entrada también procesa 2.000 VA, de modo que su corriente es 2.000/250 = 8 A. Con las referencias habituales, la sección serie conduce 8 A y la corriente de la sección común tiene magnitud 10−8 = 2 A.
Este resultado muestra por qué no todo el cobre conduce la corriente de carga completa. También depende de la conexión y del sentido elegido: en un esquema técnico deben indicarse flechas antes de escribir la resta.
Potencia conducida y potencia transformada
El reparto de potencia explica sus ventajas y también sus límites.
Potencia ideal y potencia real
En el modelo ideal, la potencia aparente compleja se conserva entre entrada y salida, con los signos apropiados. En un dispositivo real, la salida es menor por pérdidas de cobre, núcleo y dispersión.
El autotransformador no crea potencia. Su posible ventaja de capacidad para una cantidad dada de material procede de que una parte de la transferencia es conductiva y de que la sección serie puede representar solo la diferencia entre tensiones.

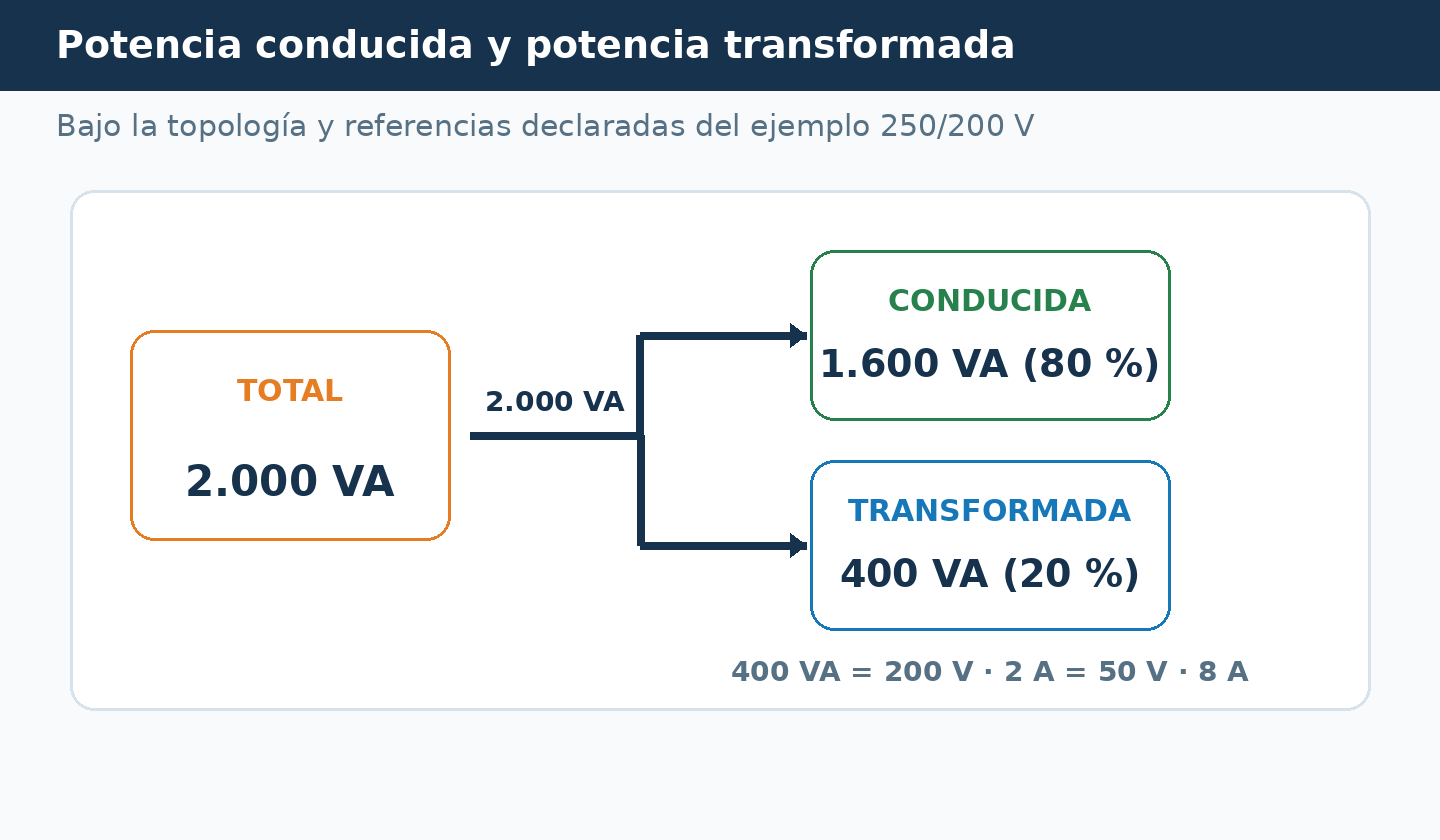

Parte conductiva y parte transformada del ejemplo
En el mismo caso, la tensión común de 200 V combinada con la diferencia de corriente de 2 A representa 400 VA asociados a la acción transformadora de la sección común, el mismo valor que 50 V · 8 A en la sección serie. Los 1.600 VA restantes (200 V · 8 A) llegan conductivamente.
Este reparto es una herramienta conceptual. La potencia física circula en un sistema acoplado y no debe interpretarse como dos máquinas independientes dentro de la carcasa.
Por qué resulta atractivo con relaciones próximas a 1
Si entrada y salida son parecidas, la sección serie necesita relativamente pocas espiras y procesa solo la diferencia de tensión. Una proporción grande de la potencia puede transferirse por la conexión común.
Esta ventaja disminuye cuando las tensiones se separan mucho. No existe un porcentaje universal de ahorro: depende de la relación, potencia, corrientes, aislamiento, regulación, temperatura y construcción.
Menos material no significa ausencia de límites
Para una aplicación comparable, el uso compartido del devanado puede reducir cobre, tamaño, masa y coste. También puede mejorar regulación o rendimiento porque solo una fracción de la potencia se transforma y hay menos material con pérdidas.
Son tendencias de diseño, no garantías. La potencia nominal, el calentamiento, la impedancia de cortocircuito y la capacidad de aislamiento siguen limitando el equipo.
Impedancia y corriente de falta
El ahorro de material y el mayor acoplamiento pueden ir acompañados de una impedancia de cortocircuito porcentual menor que la de una solución comparable de dos devanados. En una red, esto puede permitir corrientes de cortocircuito más elevadas.
No debe convertirse esta tendencia en una cifra universal. El cálculo depende del diseño y del sistema. La protección debe basarse en datos nominales y estudios de cortocircuito, no en el nombre del componente.
Autotransformador frente a dos devanados
| Aspecto | Autotransformador | Dos devanados separados |
|---|---|---|
| Devanados | Uno continuo con toma o secciones comunes | Primario y secundario independientes |
| Transferencia | Conductiva y electromagnética | Electromagnética |
| Aislamiento galvánico | No, en el tipo convencional | Puede proporcionarlo según diseño |
| Material para relación próxima | Puede ser menor | Todo el flujo de potencia cruza el acoplamiento |
| Relación de tensiones | Frecuentemente próxima, pero no obligatoria | Amplio rango según diseño |
| Aplicación | Ajuste, interconexión, arranque | Transformación con separación entre circuitos |
Aplicaciones habituales
- interconexión de redes con tensiones relativamente próximas;
- ajuste o regulación de una tensión alterna;
- arranque de determinados motores mediante tensión reducida;
- laboratorios y bancos de ensayo con equipos diseñados para esa función;
- autotransformadores variables para obtener una salida ajustable.
La presencia en una aplicación no implica que cualquier autotransformador sirva para ella. Cambian potencia, aislamiento, tomas, refrigeración y protección.
Autotransformador variable o Variac
Un autotransformador variable utiliza normalmente un contacto móvil que recorre el devanado y selecciona de forma continua o casi continua el número de espiras de salida. «Variac» surgió como nombre comercial y se utiliza con frecuencia como denominación genérica.
Su salida variable no aporta aislamiento galvánico. Un ajuste bajo puede seguir conectado eléctricamente a la entrada y una configuración determinada puede incluso permitir tensiones superiores a la nominal de entrada.
Tomas fijas y regulación
Un devanado puede incorporar varias tomas fijas para seleccionar relaciones discretas. En equipos de potencia, los cambiadores de tomas pueden responder a objetivos de regulación y poseen requisitos constructivos específicos.
Este artículo no describe maniobras ni cambiadores bajo carga. La idea relevante es que seleccionar una toma cambia el número efectivo de espiras y, por tanto, la tensión ideal asociada.
Autotransformadores monofásicos y trifásicos
La arquitectura puede aplicarse a una fase o a sistemas trifásicos. En estos últimos deben considerarse además la conexión de fases (ver conexiones estrella y triángulo en transformadores), el neutro, el desplazamiento angular y el comportamiento del sistema ante desequilibrios.
El hecho de ser trifásico no restaura el aislamiento galvánico. Cada aplicación debe especificar claramente terminales, tomas, tensiones y conexión.
Límites: cuándo no elegirlo
Estas son las situaciones en las que un autotransformador no cumple la función buscada.
Cuándo la arquitectura no responde al objetivo
Si se necesita separación galvánica, reducción de ruido en modo común basada en aislamiento o independencia de referencias eléctricas, el autotransformador convencional no cumple esa función.
Tampoco basta con que las tensiones nominales coincidan: deben revisarse potencia, frecuencia, corriente, impedancia, régimen de servicio y requisitos reglamentarios.
Lo que el autotransformador no hace
- No proporciona aislamiento por el hecho de reducir tensión.
- No cambia la frecuencia.
- No elimina pérdidas, calentamiento ni regulación.
- No crea potencia.
- No puede sustituir sin análisis a cualquier transformador de dos devanados.
Qué añade el modelo real
La resistencia del devanado produce pérdidas I²R, el núcleo presenta histéresis y corrientes parásitas, y existe flujo de dispersión. Estos fenómenos son los mismos que separan un transformador ideal de uno real.
En el autotransformador, además, la distribución de corriente entre sección común y serie condiciona pérdidas y dimensionamiento. La placa y la documentación del fabricante prevalecen sobre cualquier ejemplo ideal.
Comprueba lo aprendido
Un devanado de 1.200 espiras recibe 240 V. ¿Qué tensión ideal aparece en una toma de 900 espiras?
Vs = 240·900/1.200 = 180 V.
¿Una salida de 120 V obtenida desde una entrada de 230 V queda aislada?
No por ser un autotransformador convencional: ambas comparten parte del devanado. La menor tensión no implica separación galvánica.
Un autotransformador de 1.200 espiras con toma a 900 reduce 240 V a 180 V y alimenta 3.600 VA. ¿Qué corrientes circulan por cada sección?
Isalida = 3.600/180 = 20 A; Ientrada = 3.600/240 = 15 A. La sección serie (300 espiras) conduce 15 A y la común (900 espiras), 20 − 15 = 5 A en sentido opuesto. Comprobación: 300·15 = 900·5 = 4.500 A·v.
En un autotransformador de 400 kV/220 kV, ¿qué fracción de la potencia se transforma electromagnéticamente?
1 − 220/400 = 0,45, es decir, el 45 %. La ventaja de material es menor que en el ejemplo de 250/200 V (20 %), porque la relación se aleja de 1.
En el ejemplo de 250 V a 200 V se interrumpe la sección común. ¿Qué tensión puede aparecer en la carga?
La carga queda conectada a la entrada solo a través de la sección serie. En vacío o con carga ligera, su tensión se aproxima a 250 V, no a 200 V. Por eso reducir tensión con un autotransformador no protege la carga.
Resumen de consulta
- Un autotransformador emplea un devanado con toma.
- La sección común pertenece a entrada y salida; la otra es la sección serie.
- Transfiere energía conductiva y electromagnéticamente.
- La tensión sigue la proporción de espiras seleccionadas.
- Puede reducir o elevar tensión.
- No ofrece aislamiento galvánico convencional.
- Con relaciones próximas puede aprovechar mejor el material.
Fuentes técnicas
- Electronic Code of Federal Regulations: definición técnica de autotransformador.
- Southern Illinois University: manual didáctico de transformadores y autotransformadores.
- J. Fraile Mora, Máquinas eléctricas, McGraw-Hill, capítulo de transformadores (autotransformador).
